14
Монтаж и соединения
z

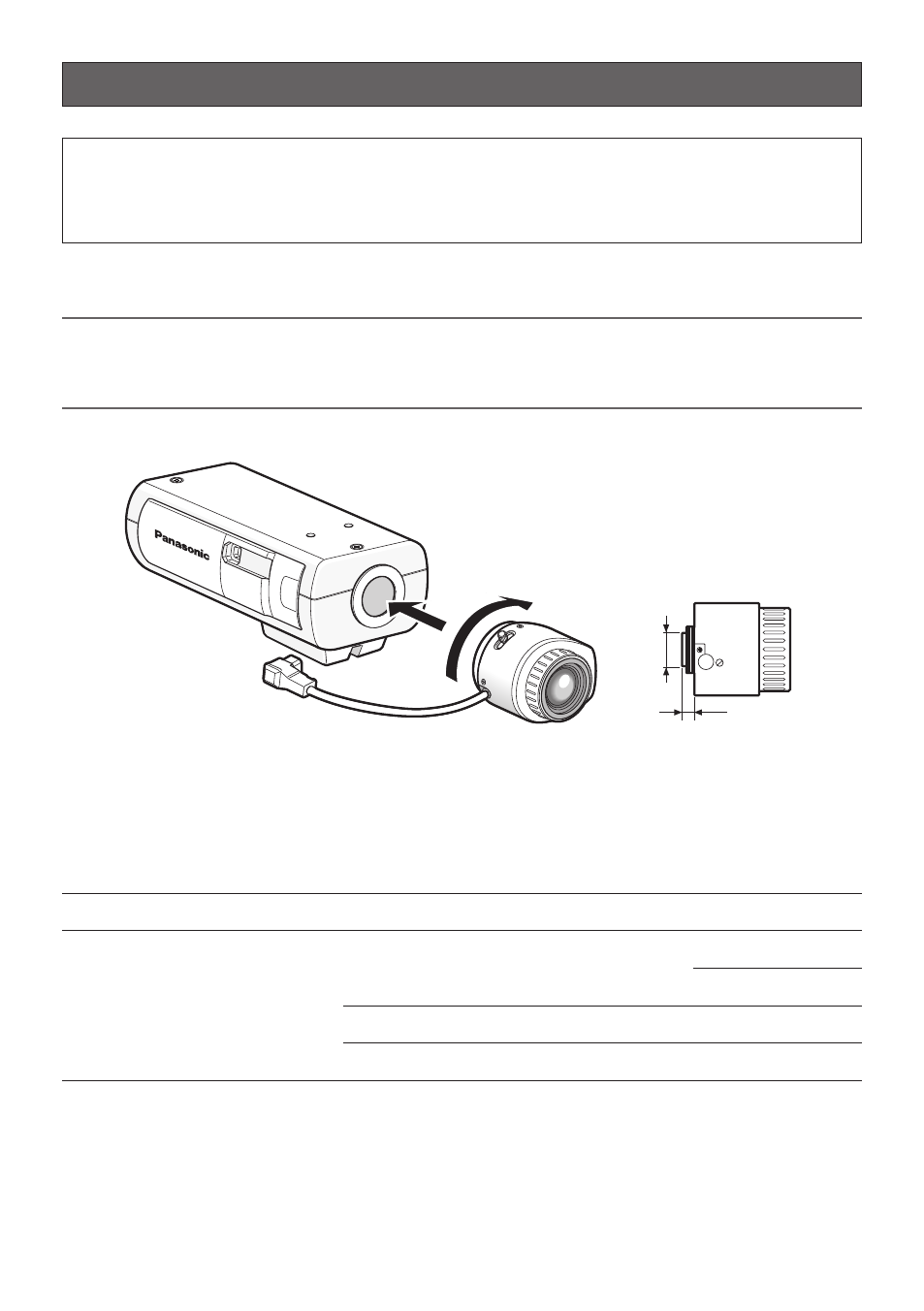

Монтируют объектив, вращая его (опцион) медленно по часовой стрелке.
Важно:
• Для объектива типа С-крепления следует применять адаптер С-крепления (по опциону).
• Во избежание повреждения корпуса камеры следует использовать объектив, выступающий
менее чем на 5,5 мм от фланцевой поверхности.
Опционные специальные объективы
Выступ от фланцевой поверхности:
5,5 мм и менее
Выступ от повер
хности крепления:
ø20 мм и менее
Внимание:
• К WV-CP504 ПОДСОЕДИНИТЬ ТОЛЬКО ИСТОЧНИК ПИТАНИЯ 24 В ПЕРЕМ. Т. ИЛИ 12 В ПОСТ. Т.
КЛАССА 2.
• Надо обязательно подсоединить заземляющий провод к клемме GND.
Тип объектива Модель №
Объектив ALC для камер на
1/3-дюймовых ПЗС 2x с переменным фокусным расстоянием
8x с переменным фокусным расстоянием
Масштабирование с электроприводом 15х
WV-LZA61/2S
WV-LZA62/2
WV-LZ62/8S
WV-LZ61/15
