Кабель видеовыхода подсоединяется к данному коннектору видеовыходов.
Важно:
• Перед присоединением кабелей надо обязательно отключить все компоненты оборудования от
сети питания.
• Коннекторы коаксиального кабеля должны быть вставлены надежно.
Подсоединяют коаксиальный кабель к коннектору видеовыходов.
b
Прикрепляют коаксиальный кабель к цоколю монтажа камеры с помощью
кабельной стяжки (приобретенной на месте).
Важно:
• Следует использовать кабельную стяжку из металла или другого материала, имеющего
достаточную прочность, т.к. она должна предотвращать падение камеры.
• При монтаже монтажного кронштейна камеры на стену надо обязательно соблюдать монтажную
высоту, которая указана на рисунке выше.
POWER
ALARM OUT
ALARM IN
GND
VIDEO OUT
220 - 240V ~ 50Hz
К видеовходу
Коаксиальные кабели
WV-CP500
Кронштейн для
монтажа камеры
(опционным)
Кабель должен быть
прикреплен к
кронштейну для монтажа
камеры во избежание
возникновения слабины.
Кабель должен быть
прикреплен к
кронштейну для монтажа
камеры во избежание
возникновения слабины.
Кронштейн для
монтажа камеры
(опционным)
Не менее
270 см

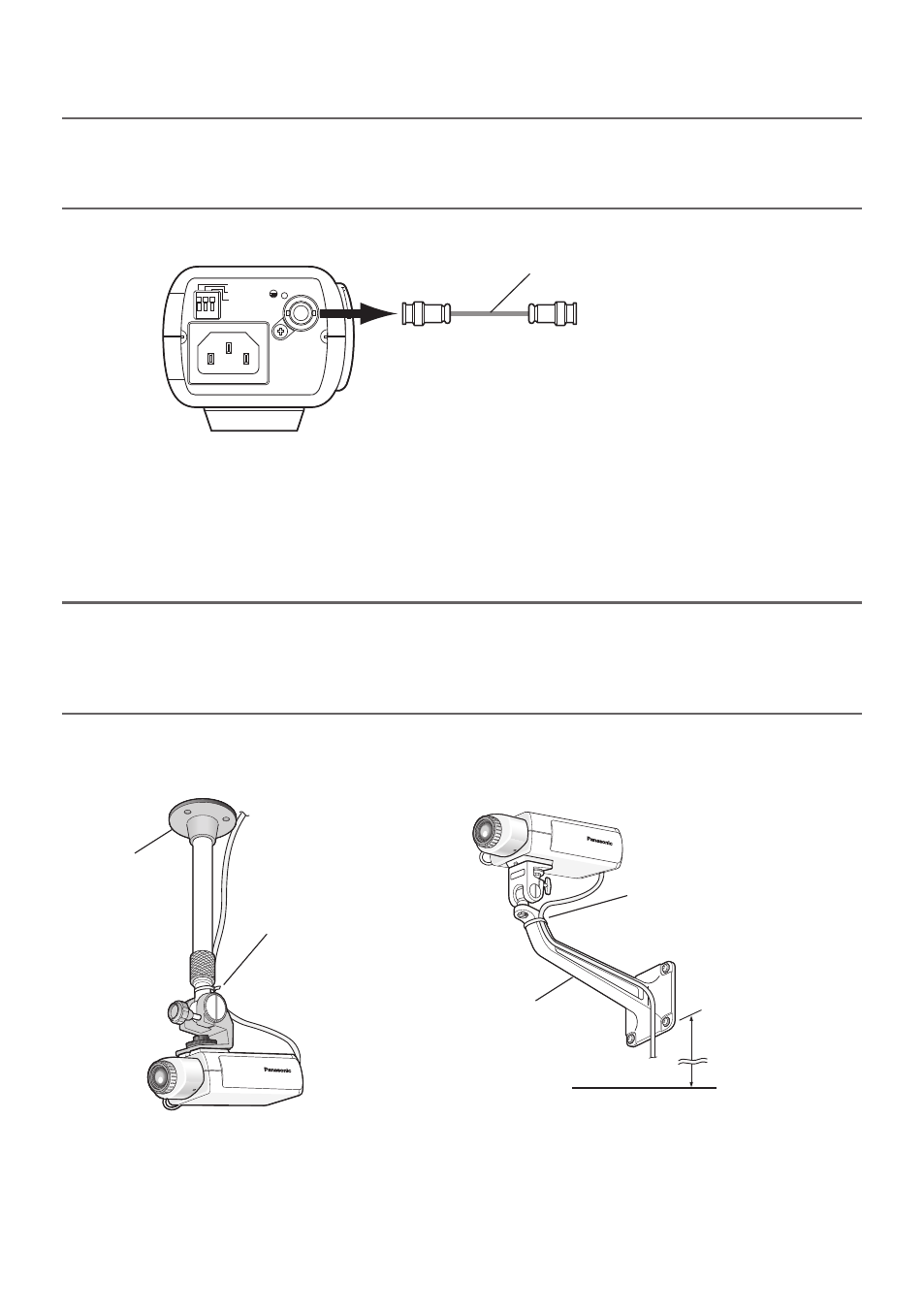

<Пример монтажа на потолок>
<Пример монтажа на стену>
Пол
