Переключатель внешней синхронизации – Инструкция по эксплуатации Panasonic WV-CP500
Страница 18
18
Переключатель внешней синхронизации
Уставки входа/выхода тревоги конфигурируются по меню SETUP.
Подробнее об этом см. инструкцию по эксплуатации (PDF).
Важно:
• Перед присоединением кабелей надо обязательно отключить все компоненты оборудования от
сети питания.
Выход тревоги
Спецификация входов: Выход с откры-
тым коллектором (макс. напряжение:
16 В пост. т.)
BЫKЛ: С повышением напряжения
внутренне пост. т. 2 - 4 В
ВКЛ: Выходное напряжение 1 В пост. т. и
менее (макс. ток возбуждения:100 мА)
Функции: Выход тревоги
Выход переключения цветового/
черно-белого режима
Вход тревоги
Спецификация входов: Вход с замы-
кающими контактами без напряжения
(3 - 5 В пост. т., с повышением напря-
жения внутренне)
BЫKЛ: Разомкнуто или 3 - 5 В пост. т.
ВКЛ: Замкнуть контакты с GND (землей)
(требуемый ток возбуждения: 0,2 мА и
более)
Функции: Вход тревоги
Вход включения VMD
Вход переключения цветового/черно-белого режима
Вход переключения файла сцен
* Когда подсоединено внешнее устройство, следует быть осторожным, чтобы не превысить
номинальные значения.
* Применяемый кабель: Одножильный, скрученный AWG #22 - #28
Перед монтажом проводок снимают оболочку кабеля на длине 9 мм до 10 мм, а затем достаточно
скручивают во избежание короткого замыкания.
* Проверяют, не обнажен ли участок жилы со снятой оболочкой на внешнем разъеме и надежно
ли она подсоединена.

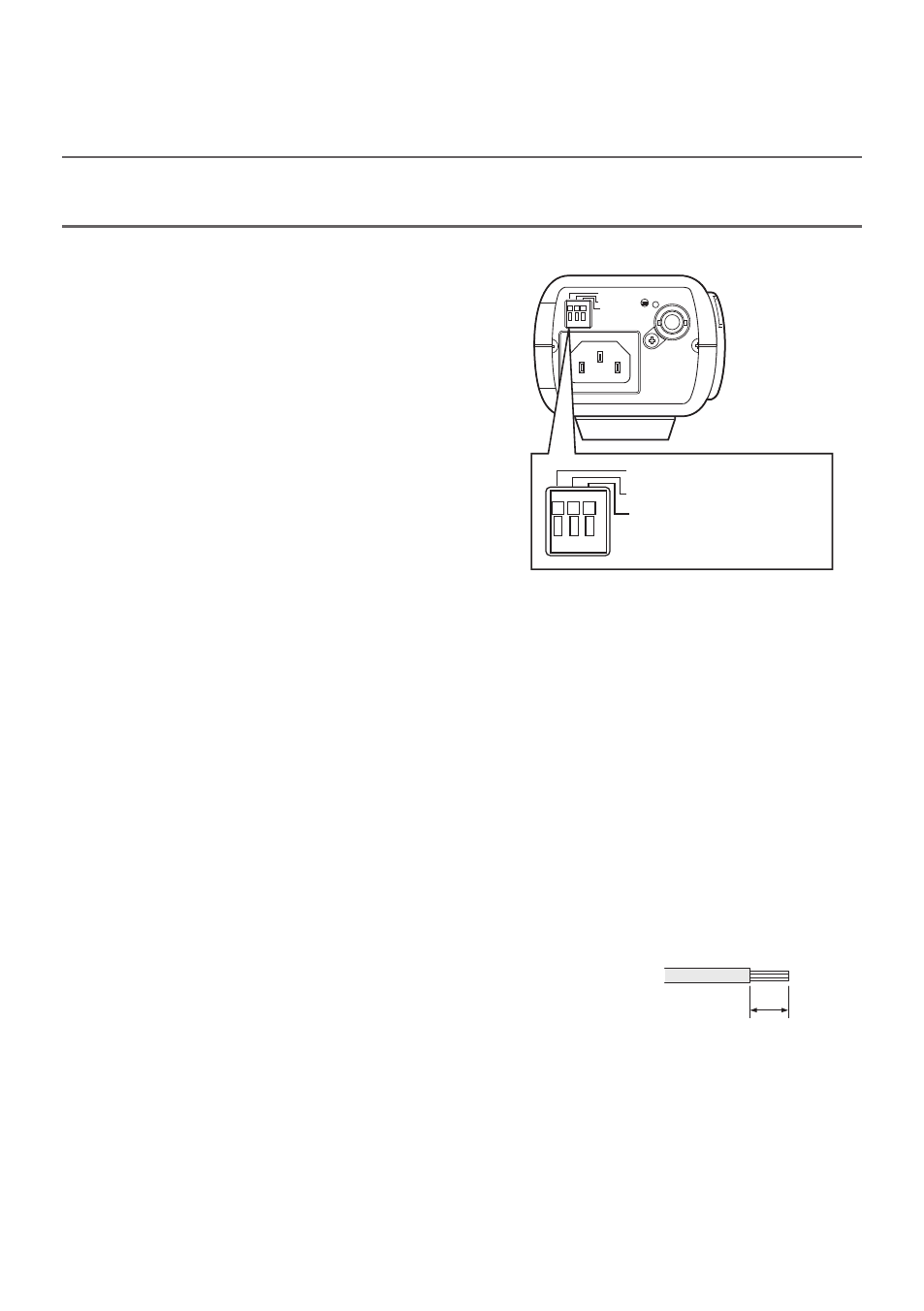

POWER
ALARM OUT
ALARM IN
GND
VIDEO OUT
220 - 240V ~ 50Hz
WV-CP500
9 мм - 10 мм
ALARM OUT (выход тревоги)
ALARM IN (вход тревоги)
Земля
Внешние терминалы WV-CP500 и WV-CP504
не отличаются друг от друга.
