Инструкция по эксплуатации Panasonic WV-CP500
Страница 15
15

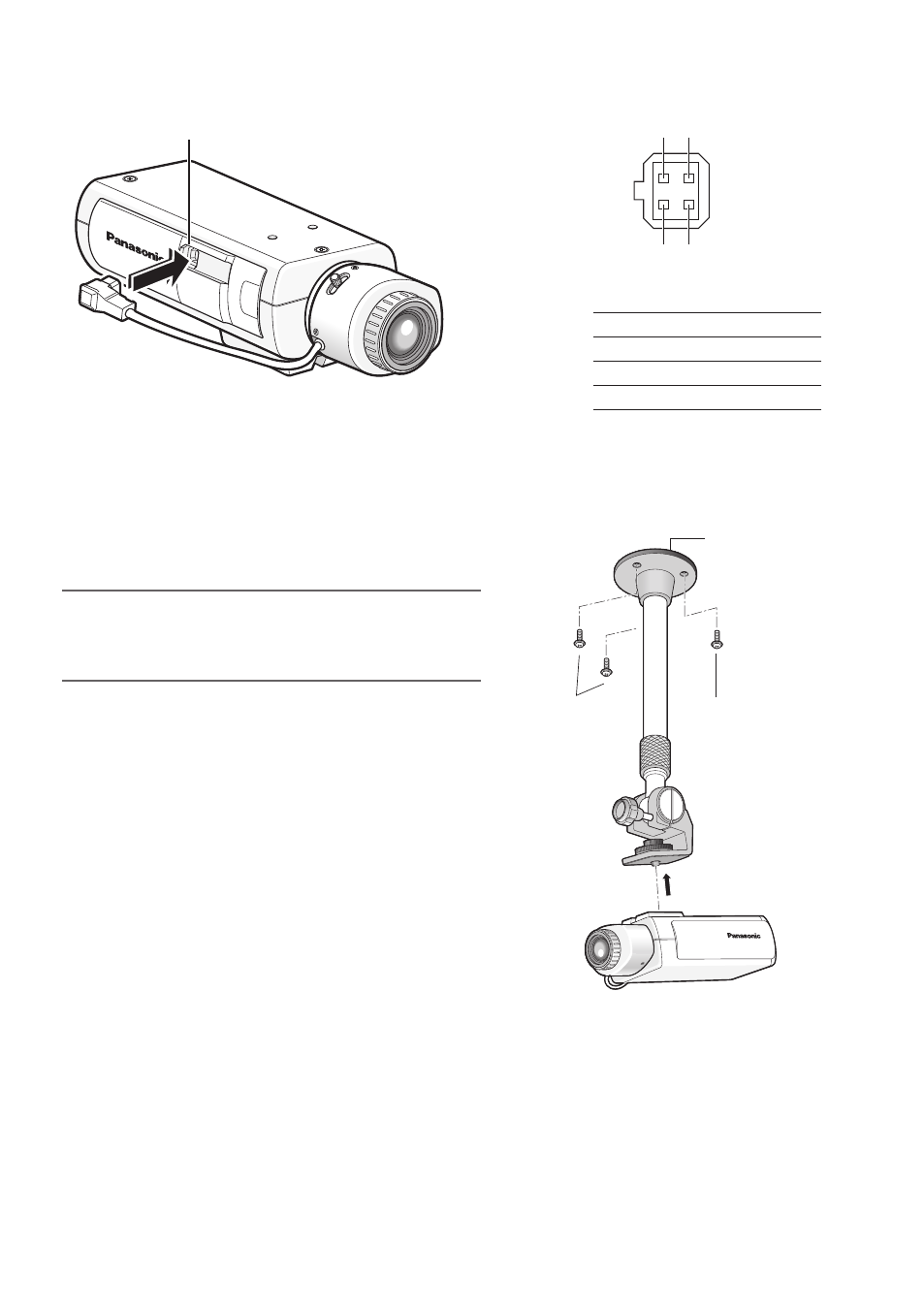

Коннектор объектива ALC
1 3
2 4
Винты
(приобретаемы
й на месте)
Винты
(приобретаемы
й на месте)
<Пример монтажа на потолок>
Кронштейн для
монтажа камеры
(опционным)
x
Подсоединяют кабель объектива к коннектору объектива ALC камеры.
№ контактов
1
Тормоз @
2
Тормоз !
3
Привод !
4
Привод @
c
Закрепляют монтажный кронштейн
камеры (опционный) в положении
монтажа, а затем на монтажный
кронштейн устанавливают камеру.
Важно:
• В случае, если общая масса камеры и объектива
превышает 1 кг, следует применять кожух для
предотвращения падения камеры.
• Крепежные винты следует подготовить с учетом
рода материала зоны, на которую монтируется
монтажный кронштейн (опционный) камеры.
Способ монтажа может быть различным в
зависимости от рода материала зоны, куда
монтируется кронштейн.
• При монтаже на сталь:
Закрепляют болтами и гайками (М6 или М8).
• При монтаже на бетон:
Закрепляют анкерными болтами или
пробками-болтами AY (M6 или M8).
Рекомендуемый крутящий момент при
затяжке винта (М6): 5,0 Н·м
Рекомендуемый крутящий момент при
затяжке винта (М8): 6,2 Н·м
