32
RU

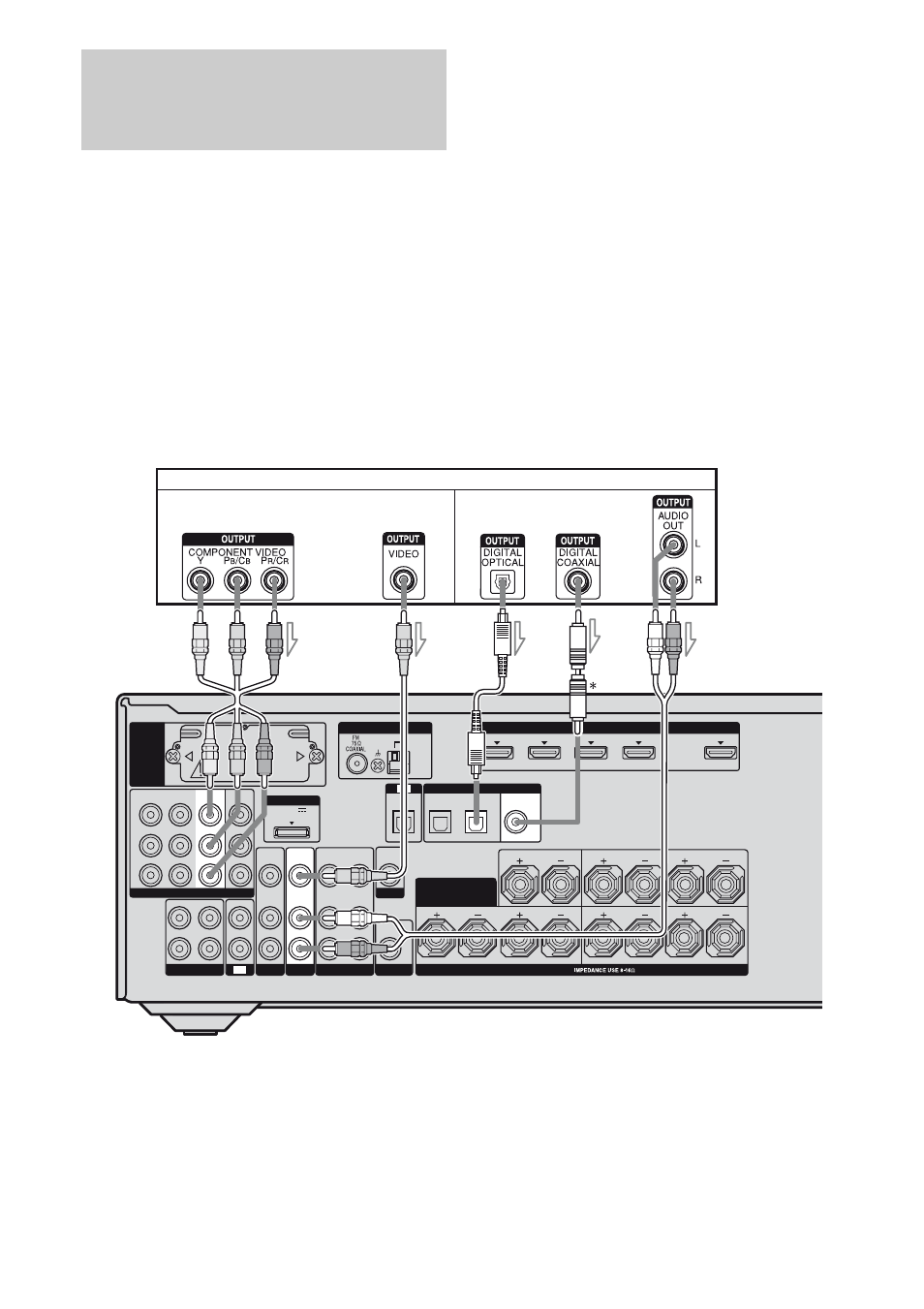

На следующем рисунке показано, как
подсоединять проигрыватель дисков
Blu-ray.
Нет необходимости подсоединять все
кабели. Подсоедините аудио- и
видеокабели к соответствующим
гнездам компонентов.
Примечания
•Первоначальной настройкой для гнезд
COMPONENT VIDEO IN 1 является
проигрыватель дисков Blu-ray. Если
требуется подключить проигрыватель
дисков Blu-ray к гнездам COMPONENT
VIDEO IN 2 или IN 3, установите
“V. ASSIGN” в меню VIDEO (стр. 66).
•При подключении оптических цифровых
кабелей вставляйте разъемы кабелей до
щелчка.
•Не перегибайте и не скручивайте
оптические цифровые кабели.
•Для приема многоканального цифрового
аудиосигнала с проигрыватель дисков Blu-
ray установите нужное значение
выводимого цифрового аудиосигнала на
проигрыватель дисков Blu-ray. Для
получения дополнительных подробностей
обратитесь к инструкции по эксплуатации
проигрыватель дисков Blu-ray.
Совет
Все цифровые аудиогнезда поддерживают
частоты дискретизации 32 кГц, 44,1 кГц,
48 кГц и 96 кГц.
* При подключении компонента,
снабженного гнездом COAXIAL
установите “A. ASSIGN” в меню AUDIO
(стр. 65).
Пдсоединение
проигрыватель дисков
Blu-ray
DC5V
0.7A MAX
ANTENNA
DMPORT
AM
VIDEO 1
IN
TV
AUDIO
IN
VIDEO
IN
SAT
AUDIO
OUT
AUDIO
OUT
VIDEO
OUT
VIDEO
OUT
IN
OPTICAL
AUDIO
IN
VIDEO
IN
SUBWOOFER
MONITOR
L
R
L
R
L
R
SPEAKERS
CENTER
SURROUND
FRONT A
SURROUND BACK/
BI-AMP/
FRONT B
TV
EZW-T100
R
SA-CD/CD/CD-R
OUT
IN
L
IN 4
ASSIGNABLE (INPUT ONLY)
(for AUDIO)
IN 3
IN 1
OUT
AUDIO
IN
VIDEO
IN
BD
HDMI
SAT
IN
BD
IN
OPTICAL
COAXIAL
IN 2
IN 3
Y
P
B
/
C
B
P
R
/
C
R
COMPONENT VIDEO
ASSIGNABLE (INPUT ONLY)
IN 1
MONITOR
OUT
DIGITAL
(ASSIGNABLE)
DVD
IN
IN 2
Проигрыватель дисков Blu-ray
A
B
A
Компонентный видеокабель (не входит в комплект)
B
Видеокабель (не входит в комплект)
C
Оптический цифровой кабель (не входит в комплект)
D
Коаксиальный цифровой кабель (не входит в комплект)
E
Аудиокабель (не входит в комплект)
Видеосигналы
Аудиосигналы
D
E
C
