На
чало работы

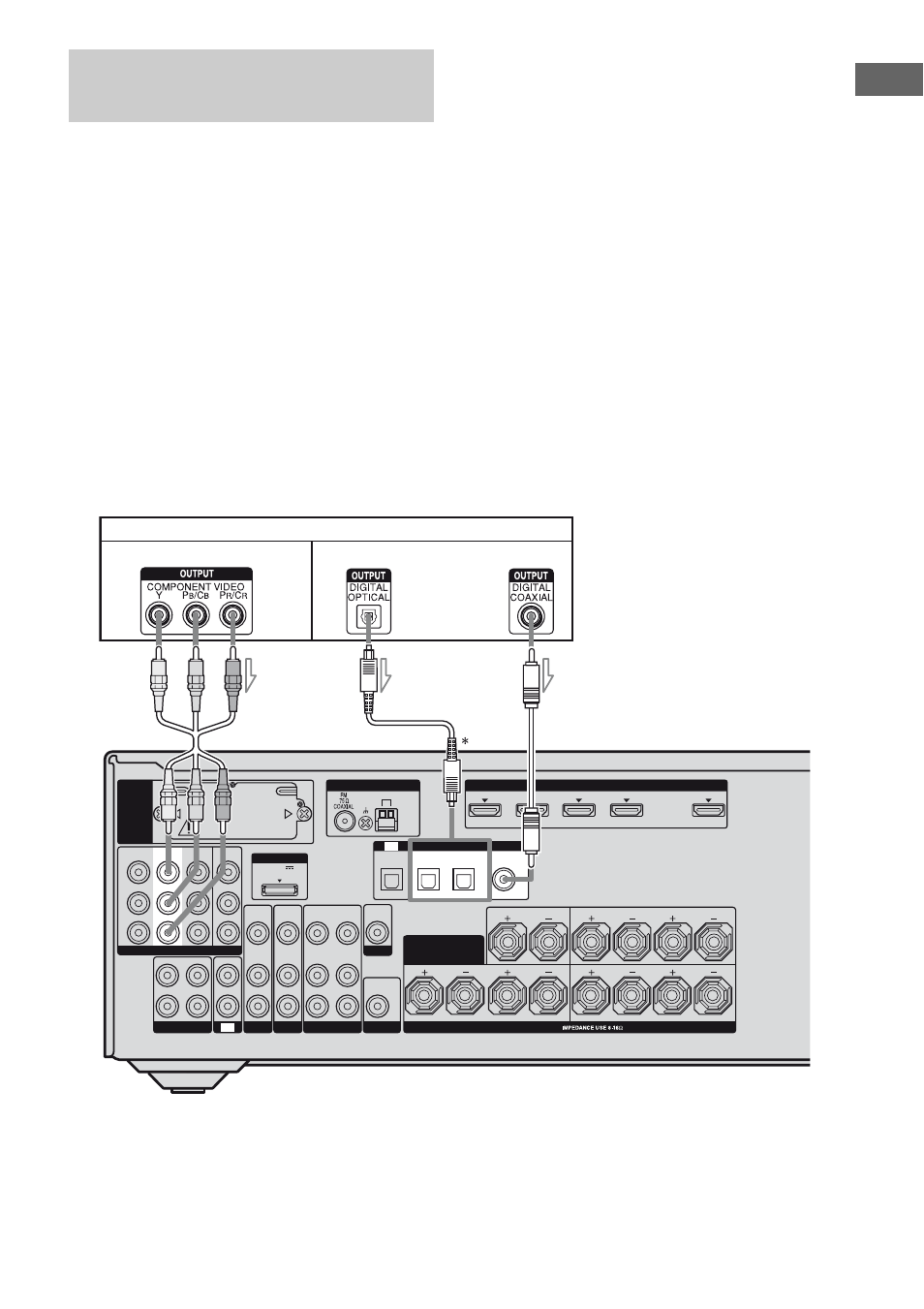

На следующем рисунке показано, как
подсоединять DVD-проигрыватель.
Нет необходимости подсоединять все
кабели. Подсоедините аудио- и
видеокабели к соответствующим
гнездам компонентов.
Примечания
•Обязательно измените заводские установки
для кнопки ввода DVD на пульте
дистанционного управления, чтобы эту
кнопку можно было использовать для
управления DVD-проигрыватель. Более
подробно см. раздел “Перепрограмирование
кнопок пульта” (стр. 109).
•Можно также переименовать вход HDMI,
чтобы он отображался на дисплее ресивера.
Более подробно см. раздел “Именование
входных сигналов” (стр. 48).
•Первоначальной настройкой для гнезд
COMPONENT VIDEO IN 2 является DVD-
проигрыватель. Если требуется
подключить DVD-проигрыватель к
гнездам COMPONENT VIDEO IN 1 или IN
3, установите “V. ASSIGN” в меню VIDEO
(стр. 66).
•При подключении оптических цифровых
кабелей вставляйте разъемы кабелей до
щелчка.
•Не перегибайте и не скручивайте
оптические цифровые кабели.
•Для приема многоканального цифрового
аудиосигнала с DVD-проигрывателя
установите нужное значение выводимого
цифрового аудиосигнала на DVD-
проигрывателе. Для получения
дополнительных подробностей обратитесь
к инструкции по эксплуатации DVD-
проигрывателя.
Совет
Все цифровые аудиогнезда поддерживают
частоты дискретизации 32 кГц, 44,1 кГц,
48 кГц и 96 кГц.
* При подключении компонента,
снабженного гнездом OPTICAL, установите
“A. ASSIGN” в меню AUDIO (стр. 65).
