26
RU
4a: Подключение аудиокомпонентов

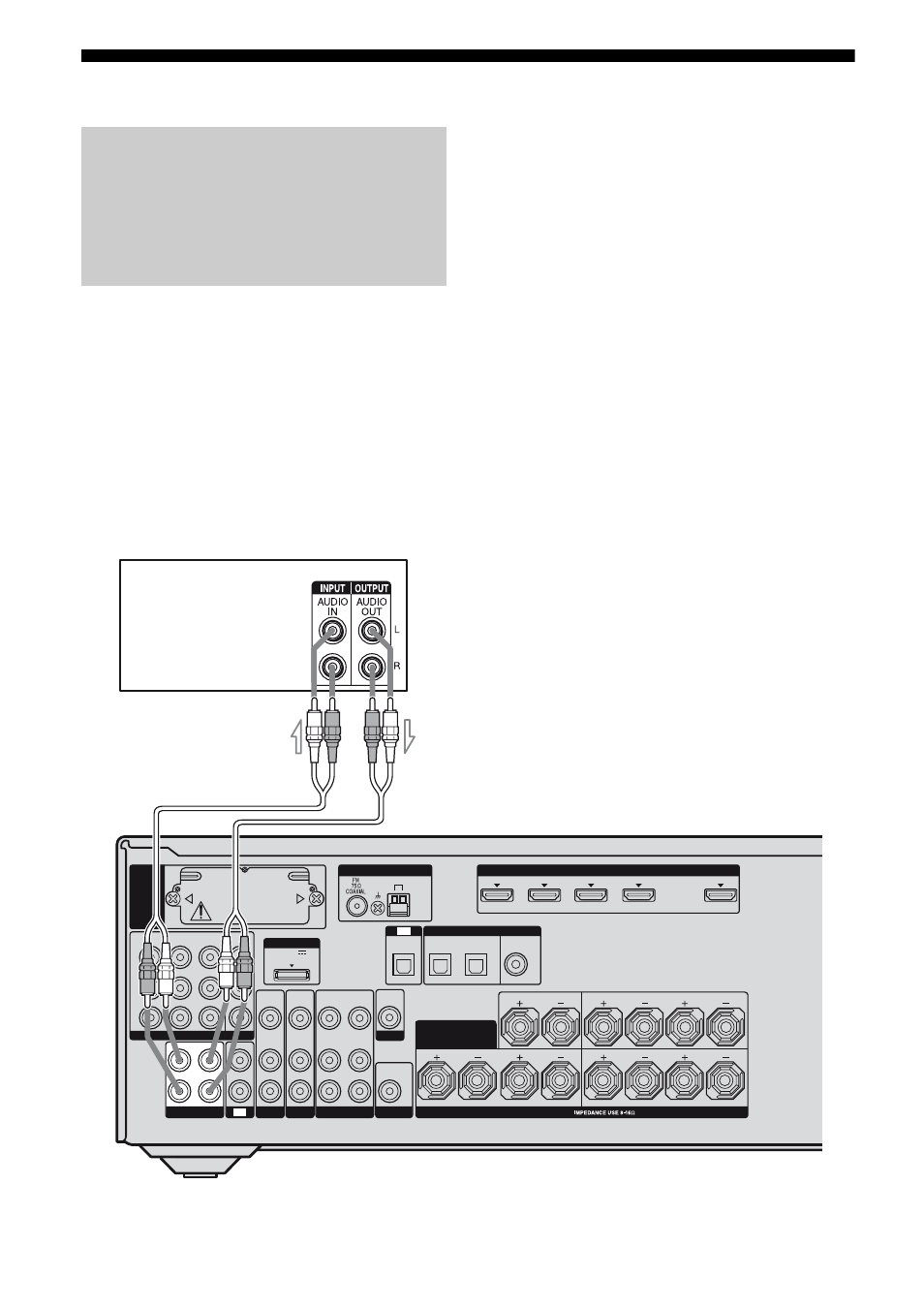

На следующем рисунке показано, как
подсоединить проигрыватель дисков
Super Audio CD/CD или устройство для
записи компакт-дисков. Прежде чем
подсоединять кабели, убедитесь, что
кабель питания переменного тока
отсоединен от электрической розетки.
После подключения аудиокомпонента
выполните пункт “4b: Подключение
видеокомпонентов” (стр. 27).
Подключение
проигрывателя дисков
Super Audio CD/CD или
устройства для записи
компакт-дисков
DIGITAL
(ASSIGNABLE)
DC5V
0.7A MAX
ANTENNA
DMPORT
AM
IN 2
IN 1
MONITOR
OUT
VIDEO 1
IN
TV
AUDIO
IN
VIDEO
IN
SAT
AUDIO
OUT
AUDIO
OUT
VIDEO
OUT
VIDEO
OUT
IN
OPTICAL
AUDIO
IN
VIDEO
IN
SUBWOOFER
MONITOR
AUDIO
IN
VIDEO
IN
BD
L
R
L
R
L
R
SPEAKERS
SAT
IN
BD
IN
DVD
IN
OPTICAL
CENTER
SURROUND
FRONT A
COAXIAL
SURROUND BACK/
BI-AMP/
FRONT B
TV
EZW-T100
R
SA-CD/CD/CD-R
IN 3
Y
P
B
/
C
B
P
R
/
C
R
HDMI
IN 4
ASSIGNABLE (INPUT ONLY)
(for AUDIO)
IN 2
IN 3
IN 1
OUT
OUT
IN
L
COMPONENT VIDEO
ASSIGNABLE (INPUT ONLY)
A
Проигрыватель дисков
Super Audio CD/
Проигрыватель
компакт-дисков/
Устройство для записи
компакт-дисков
A
Аудиокабель (не входит в комплект)
