102
RU
Прослушивать звук и просматривать
изображения можно с компонента,
подсоединенного с помощью адаптера
DIGITAL MEDIA PORT к гнезду
DMPORT ресивера.
Для отсоединения адаптер
DIGITAL MEDIA PORT от
гнезда DMPORT
Сожмите и удерживайте
соединительный разъем с двух сторон, а
затем выньте его.
Примечания
•Обязательно подключайте адаптер
DIGITAL MEDIA PORT так, чтобы
красная стрелка на разъеме совпадала с
красной стрелкой на гнезде DMPORT.
•Вставьте соединитель в разъем DMPORT
ровно и надежно.
•Поскольку разъем адаптера DIGITAL
MEDIA PORT достаточно хрупкий, будьте
осторожны при установке или
перемещении ресивера.

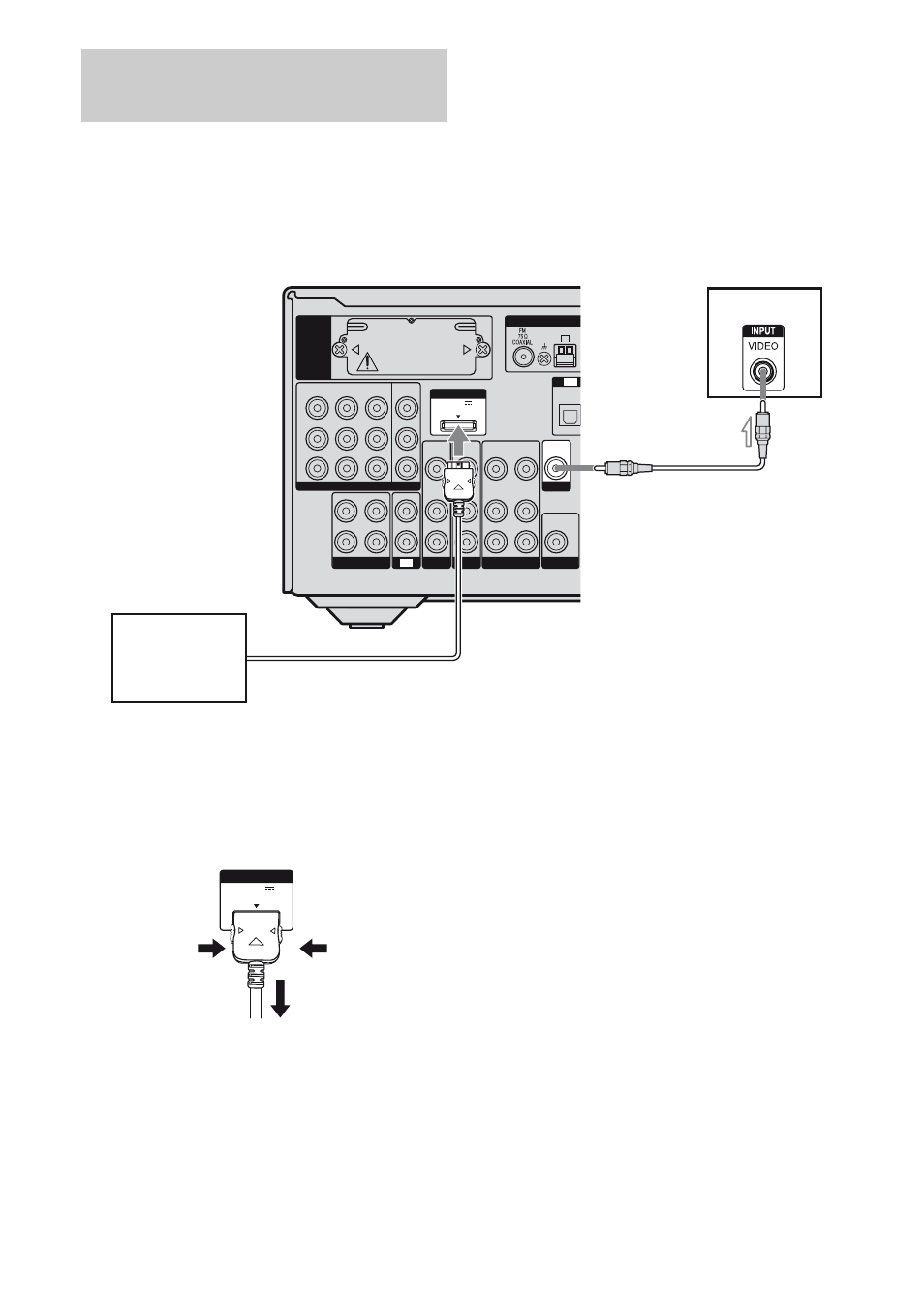

Подключение адаптера
DIGITAL MEDIA PORT
ANTENNA
AM
IN 2
IN 1
MONITOR
OUT
VIDEO 1
IN
TV
AUDIO
IN
VIDEO
IN
SAT
AUDIO
OUT
AUDIO
OUT
VIDEO
OUT
OPTICAL
AUDIO
IN
VIDEO
IN
SUBWOOFER
AUDIO
IN
VIDEO
IN
BD
TV
EZW-T100
R
SA-CD/CD/CD-R
IN 3
Y
P
B
/
C
B
P
R
/
C
R
COMPONENT VIDEO
ASSIGNABLE (INPUT ONLY)
OUT
IN
L
DC5V
0.7A MAX
DMPORT
VIDEO
OUT
MONITOR
A
Телевизор
Aдаптер
DIGITAL MEDIA
PORT
A
Видеокабель (не входит в комплект)
DC5V
0.7A MAX
DMPORT
2
1
