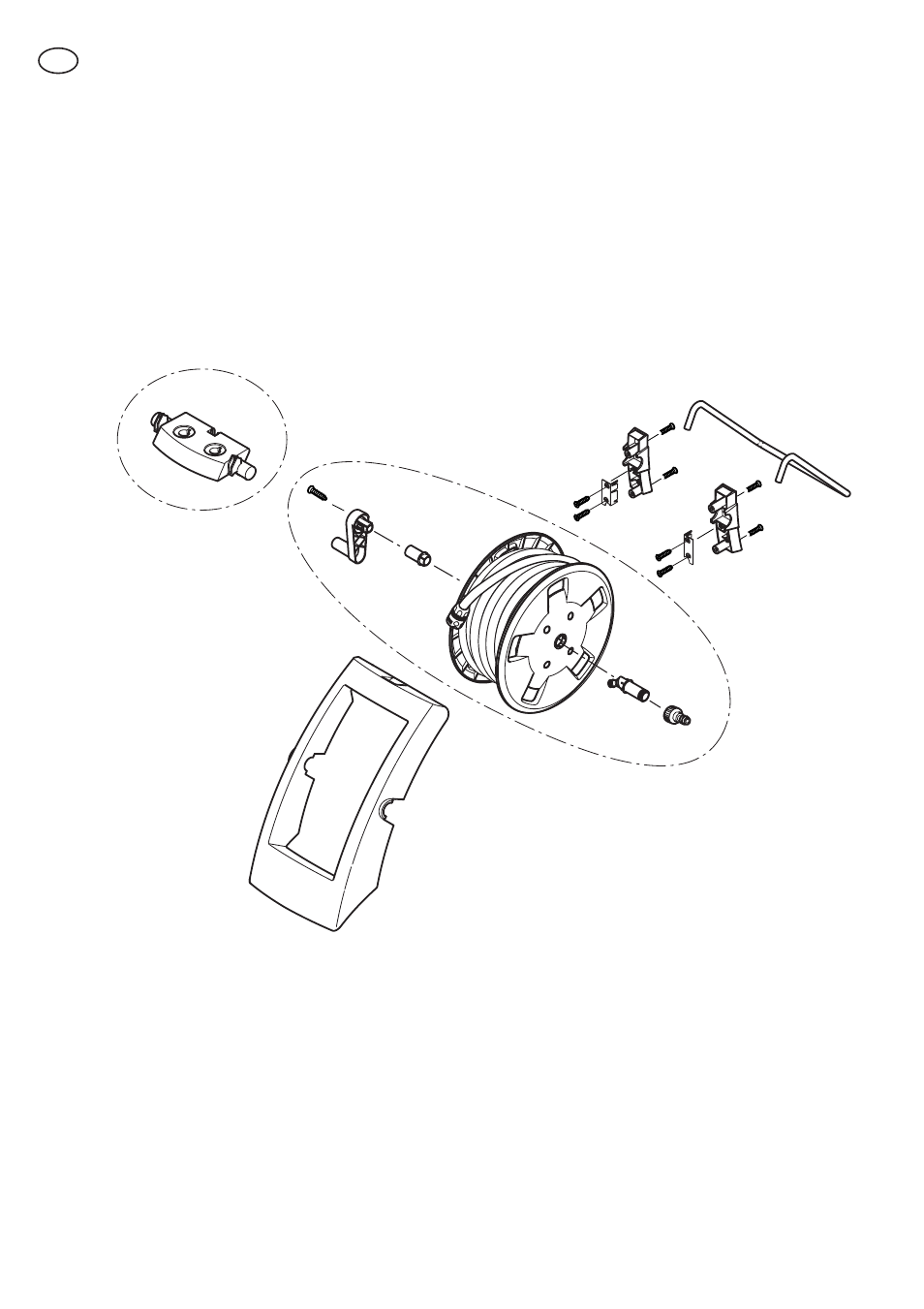

Сборка барабана для наматывания поливочного шланга (I) или отделения для
хранения патрубков (II) (обточенные винты)
1: Закрепите алюминиевые фиксаторы на концевых кронштейнах, используя прилагаемые зажимы и четыре
обточенных винта под крестовую отвертку. 2а: для моделей с барабаном для наматывания поливочного шланга:
прикрепите рукоятку и переходник к барабану для наматывания шланга, совместите его с пазами в корпусе и
выполните монтаж, используя четыре обточенных винта под крестовую отвертку. 2б: для моделей с отделением
для хранения патрубков: совместите отделение для хранения патрубков с пазами в корпусе и выполните монтаж,
используя четыре обточенных винта под крестовую отвертку. 3: для моделей с барабаном для наматывания
поливочного шланга: размотайте шланг и установите быстроразъемное соединение в центре барабана. Снова
намотайте шланг на барабан.
