Инструкция по эксплуатации JVC GR-DVL109
Страница 43
РУ
43
Видеоустройство,
снабженное входным
разъемом DV
К выходному
разъему
DV IN
**/OUT
К разъему
DV
Цифровой принтер
Ко входному
разъему
DV IN
Персональный компьютер (ПК)
К разъему ПК
Соединительный
кабель ПК
(входит в
комплект)
К RS-232C
Переключатель
питания
Фильтр с
сердечником
Фильтр с
сердечником
Кабель DV***

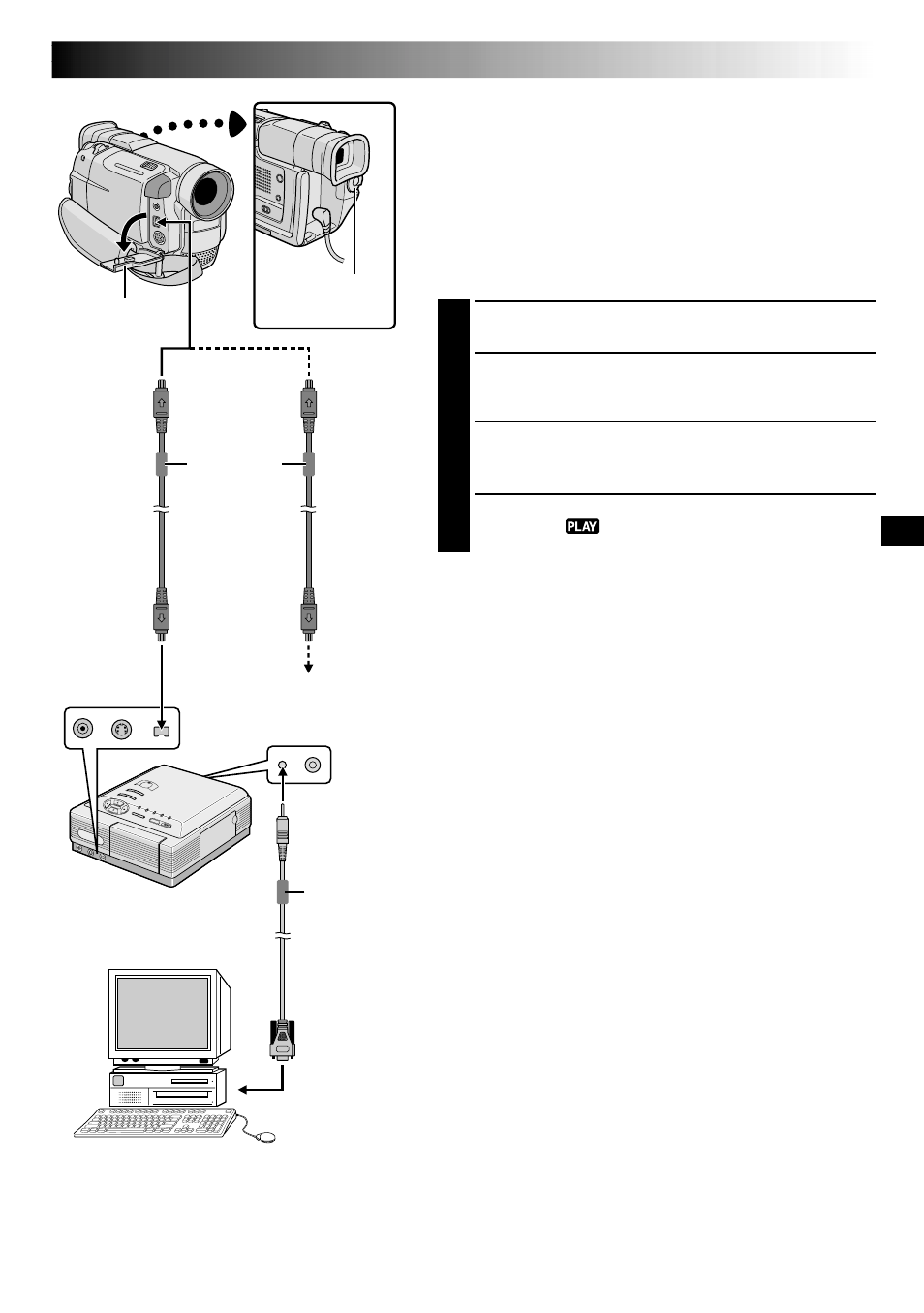

Подключение к видеоаппаратуре,
снабженной разъемом DV
Подключение видеокамеры к цифровому принтеру GV-DT3
(не входит в комплект поставки) позволяет вам
распечатывать изображения или переносить их на ПК.
Также возможно копирование записанных сцен с
видеокамеры на другом видеоустройстве, снабженном
разъемом DV. Эта функция называется цифровой
перезаписью (
੬
стр. 45), она позволяет переписывать
изображение и звук практически без искажений.
1
Проверьте, что выключены все видеоустройства.
2
Соедините видеокамеру с нужным вам
видеоустройством с помощью кабеля DV, как показано
на рисунке.
3
В случае необходимости подключите соединительный
кабель ПК (входит в комплект) к разъему РС (ПК)
принтера и к разъему RS-232C вашего ПК.
4
Установите переключатель питания видеокамеры в
положение “
”, нажав при этом расположенную на
нем кнопку фиксатора, и включите другие устройства.
ПРИМЕЧАНИЯ:
● Рекомендуется использовать в качестве источника
питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (
੬
стр. 7).
● Для цифровой перезаписи изображения, данная
видеокамеры может быть подключена только к одному
прибору. Модель GR-DVL309/DVL109 может быть
использована как проигрывающая, так и записывающая.
GR-DVL308/DVL108 может использоваться только как
проигрывающая (
੬
стр. 45).
● При выполнении воспроизведения моментальных
снимков, замедленного воспроизведения, перемотки
назад, ускоренной перемотки вперед видеокамера
должна быть подсоединена к видеоустройству через
разъем DV; изображение будет воспроизводиться с
эффектом схожим с эффектом цветной мозаики или оно
станет черным.
● Также смотрите руководства по эксплуатации
подключенных устройств.
Для владельцев моделей GR-DVL308/DVL108:
При использовании кабеля DV, убедитесь, что вы
используете DV-кабель JVC VC-VDV204U, не входящий в
комплект поставки.
Крышка
разъема
*
* При подключении кабелей откройте эту
крышку.
** Только модели GR-DVL309/DVL109.
***Входит в комплект поставки только для
моделей GR-DVL309/DVL109.
