К
выходному
разъему
DV IN
***/OUT
К
RS-232C
Кабель DV
**
К разъему
DV
Соединительный
кабель РС
(входит в
комплект)
К ПК
(ЦИФРОВОЙ
СТОП-КАДР)
Переключатель
питания
Персональный
компьютер с
платой извлечения
изображения,
снабженной
разъемом DV
Персональный
компьютер (ПК)

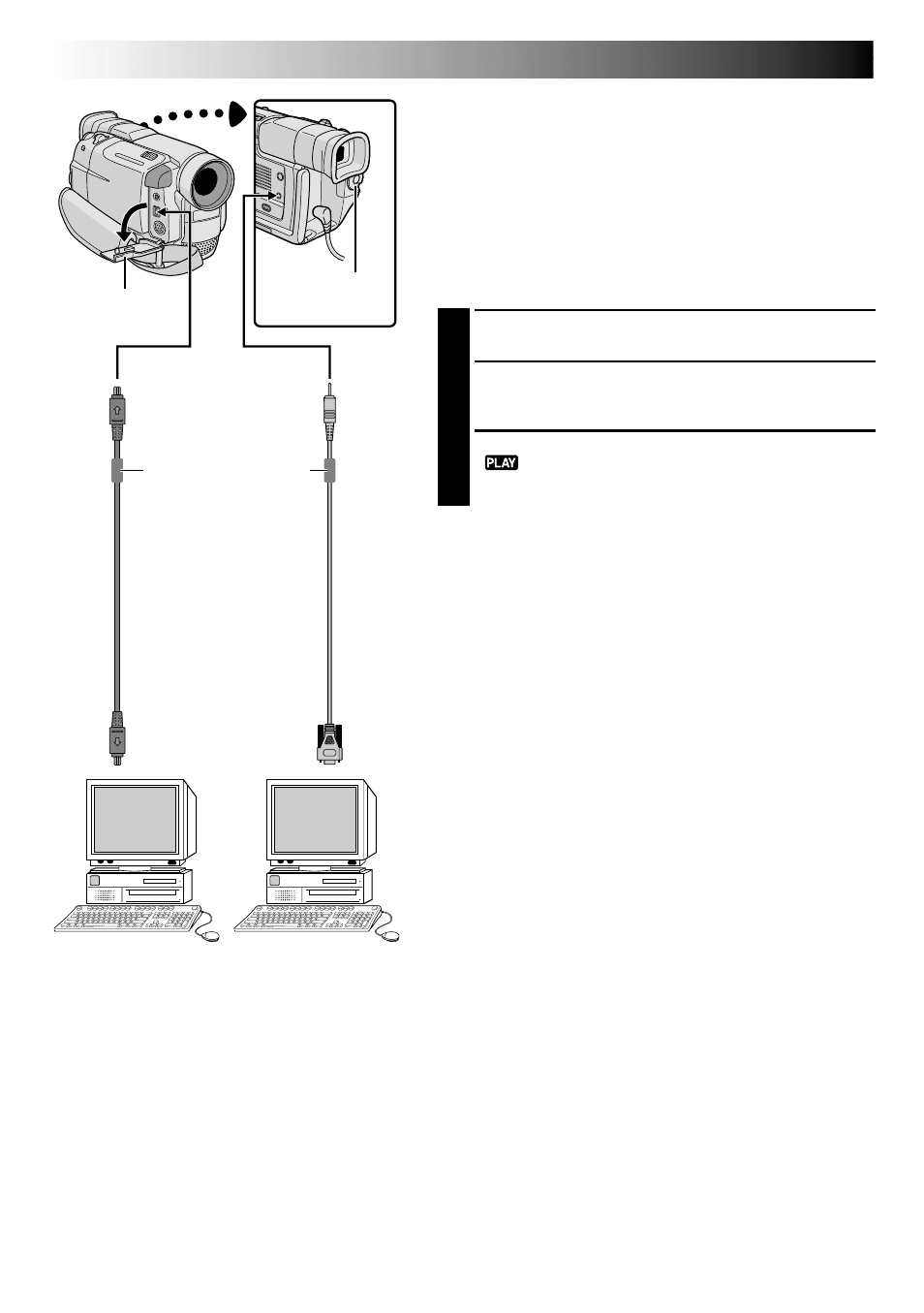

Подключение к персональному
компьютеру (ПК)
Данная видеокамера способна переносить остановленные
изображения в персональный компьютер с помощью
входящего в комплект видеокамеры программного
обеспечения, когда выполнены подключения, показанные
на представленном ниже рисунке. Можно также переносить
в персональный компьютер остановленные изображения с
помощью установленной в ПК платы извлечения
изображения, снабженной разъемом DV.
1
Проверьте, что выключено питание видеокамеры и
ПК.
2
Соедините видеокамеру с вашим персональным
компьютером (ПК) с помощью соответствующего
кабеля, как показано на рисунке.
3
Установите переключатель питания в положение
“
”, удерживая при этом в нажатом положении
расположенную на нем кнопку фиксатора, и включите
ПК.
ПРИМЕЧАНИЯ:
● Рекомендуется использовать в качестве источника
питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (
੬
стр. 7).
● Запрещается одновременно подключать к
видеокамере соединительные кабели РС и DV.
Подключайте только тот кабель, через который вы
хотите соединить видеокамеру.
● Информация относительно даты/времени не может
передаваться в ПК.
● Обратитесь к инструкции по эксплуатации, прилагаемой к
входящему в комплект поставки программному
обеспечению.
● См. также руководство изготовителя для платы
извлечения изображения, снабженной разъемом DV.
Крышка
разъема
*
* При подключении кабелей откройте эту
крышку.
** Используйте кабель DV, прилагаемый к
съемочной панели.
***Tолько GR-DVL309/DVL109.
