40
РУ
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
Желтый на
VIDEO
Белый к
AUDIO L IN
**
Красный к
AUDIO R IN
**
К телевизору или
видео-магнитофону
Установите
на CVBS
Переходник
кабеля
(входит в
комплект)
Крышка разъема
*
K AV
Фильтр с
сердечником
Фильтр с
сердечником
Желтый: не
подключен
Кабель S-Video
(не входит в
комплект
поставки)
Теле-
визор
Видеомагнитофон
Ко входу
-IN
Установите
на Y/C
Переходник
кабеля (входит
в комплект)
К телевизору или
видео-магнитофону
Крышка разъема
*
K AV
К S Фильтр с
сердечником
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
Белый к
AUDIO L IN
**
Красный к
AUDIO R IN
**
* При подключении кабелей откройте эту крышку.
** Аудио кабель не нужен для просмотра фотоизображений, когда переключатель VIDEO/DSC установлен в
положение “
”.
* При подключении кабелей откройте эту крышку.
** Аудио кабель не нужен для просмотра фотоизображений, когда переключатель VIDEO/DSC установлен в
положение “
”.

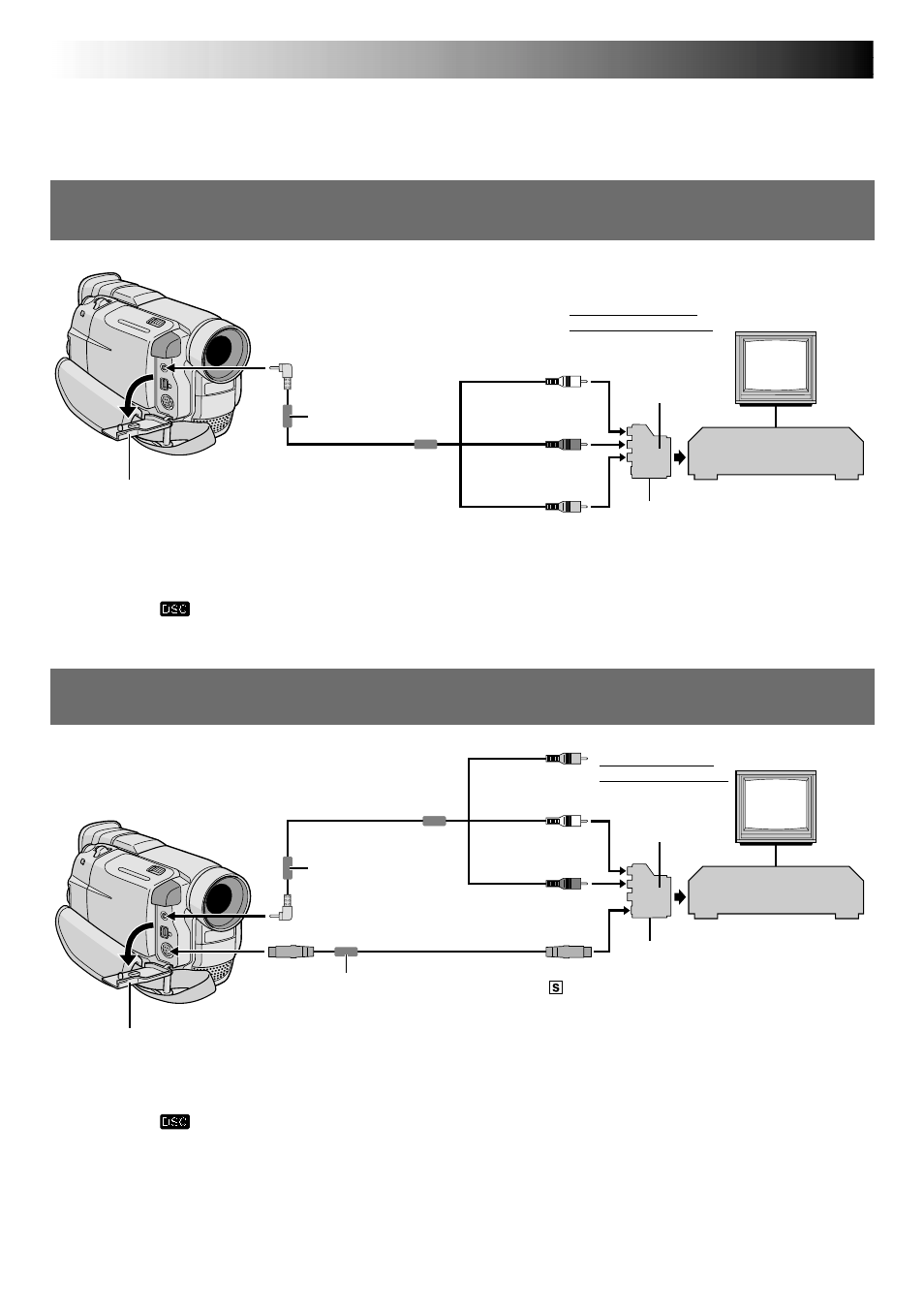

РАЗЪЕМЫ
Основные Соединения
Имеется несколько основных типов подключений. При выполнении подключений также см. руководства для
вашего видеомагнитофона и телевизора.
А. Подключение к телевизору или видеомагнитофону, снабженному разъемом SCART,
совместимым только с нормальным видеосигналом
Б. Подключение к телевизору или видеомагнитофону, снабженному разъемом SCART,
совместимым с сигналом Y/C
Видеомагнитофон
Теле-
визор
