К телевизору или
видеомагнитофону
Белый на
AUDIO L IN
**
Красный на
AUDIO R IN
**
Кабель S-Video
(не входит в
комплект
поставки)
Желтый на VIDEO IN
Ко входу
S-VIDEO IN
Крышка разъема
*
К S
K AV
Фильтр с
сердечником
Фильтр с
сердечником
Теле-
визор
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
Когда кабель S-Video
не используется.
←
1
Проверьте, что все компоненты аппаратуры
выключены.
2

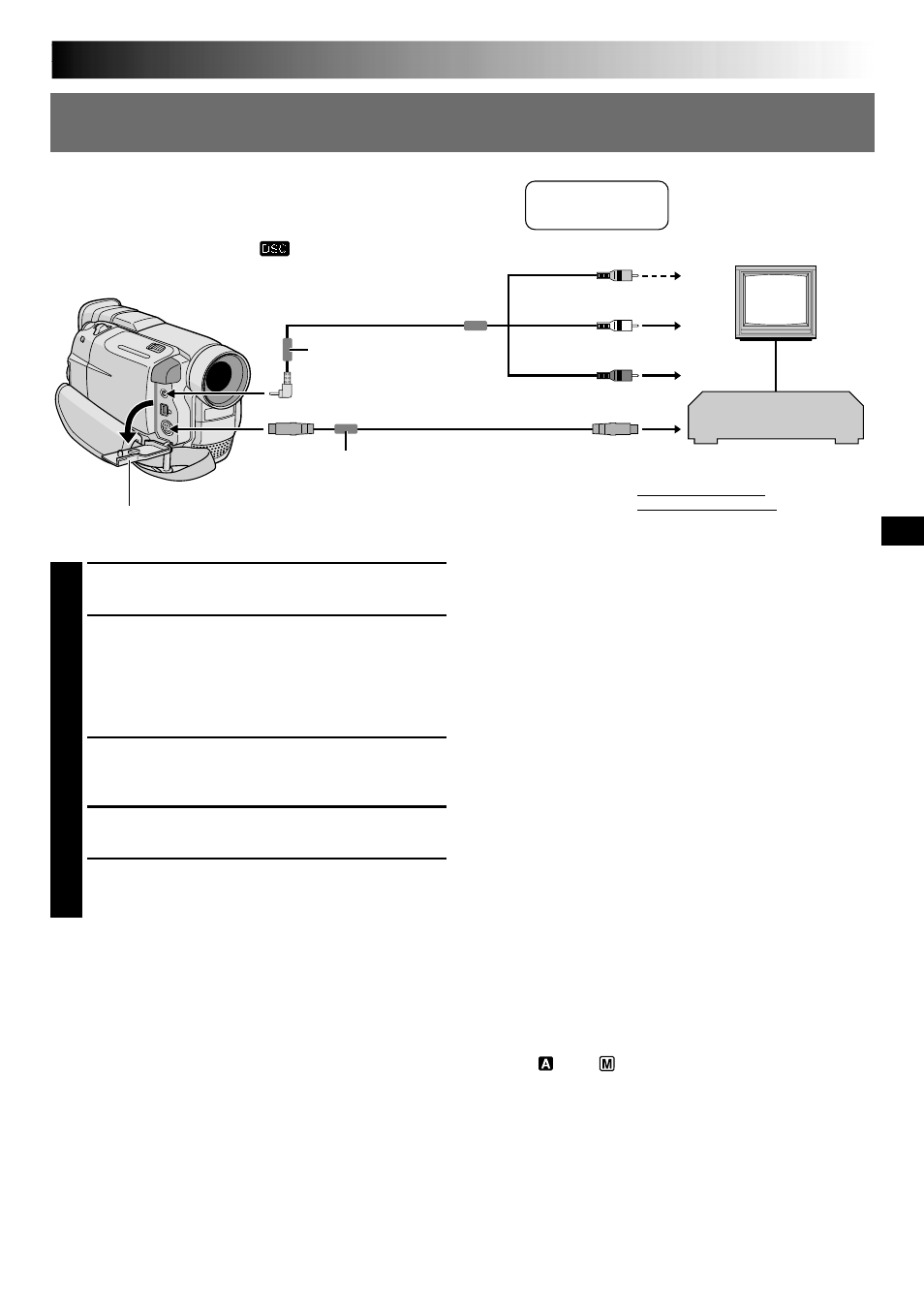

Подключите видеокамеру к телевизору или
видеомагнитофону, как показано на рисунке
(
੬
стр. 40).
Если подключается видеомагнитофон . . .
перейдите на шаг 3.
Если нет . . . перейдите на шаг 4.
3
Подключите выход видеомагнитофона ко входу
телевизора, как это описано в руководстве по
эксплуатации вашего видеомагнитофона.
4
Включите видеокамеру, видеомагнитофон и
телевизор.
5
Установите в видеомагнитофоне режим входа
AUX (ДОПОЛНИТЕЛЬНЫЙ), и установите в
телевизоре режим VIDEO.
* При подключении кабелей откройте эту крышку.
** Аудио кабель не нужен для просмотра
фотоизображений, когда переключатель VIDEO/DSC
установлен в положение “
”.
Для выбора того, будет или не будет
воспроизводиться следующая информация на
экране подключенного телевизора . . .
• Дата/Время
..... в экран меню (
੬
стр. 32) выберите для пункта
“DATE/TIME” (“ДАТА/ВРЕМЯ”) , “ON” (“ВКЛ.”) или
“OFF” (“ВЫКЛ.”).
• Временной код
..... в экран меню (
੬
стр. 32) выберите для пункта
“TIME CODE” (“ВРЕМЕННОЙ КОД”) “ON” или
“OFF”.
• Режим звукового воспроизведения, указатели скорости
кассеты и движения кассеты для видео
воспроизведения
ИЛИ
Указатель/ имена файлов, номер снимка/общее
количество снимков для воспроизведения D.S.C.
..... установите указатель “ON SCREEN” (“Экран”)
в положение “LCD” или “SIMPLE” в меню
экрана (
੬
стр. 32). Или нажмите DISPLAY на
пульте дистанционного управления (входит в
комплект).
ПРИМЕЧАНИЯ:
● Рекомендуется использовать в качестве источника питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (
੬
стр. 7).
● При подсоединении кабелей убедитесь в том, что концы с фильтром-сердечником подсоединены к
видеокамере. Фильтр с сердечником снижает помехи.
● Чтобы контролировать изображение и звук с видеокамеры, не загружая карту памяти MultiMediaCard,
установите Переключатель Питания видеокамеры в положение “
” или “
”, затем установите Ваш телевизор
в соответствующий режим входа.
● Проверьте, что уровень громкости в телевизоре установлен на минимум, чтобы избежать очень громкого
звука при включении видеокамеры.
● Если ваш телевизор или акустические системы не имеют специального экрана, не устанавливайте
акустические системы рядом с телевизоре, так как это приведет к помехам на воспроизводимом
видеокамерой изображении.
● Установите переключатель видеовыходов на адаптере кабеля в следующие положения:
Y/C
: При выполнении подключения к телевизору или видеомагнитофону, на которые могут подаваться
сигналы Y/C, и используется кабель S-Video.
CVBS : При выполнении подключения к телевизору или видеомагнитофону, на которые не могут подаваться
сигналы Y/C и используется кабель Audio/Video.
В. Подключение к телевизору или видеомагнитофону, снабженному входными разъемами
S-VIDEO IN и/или A/V (разъем типа RCA)
