8

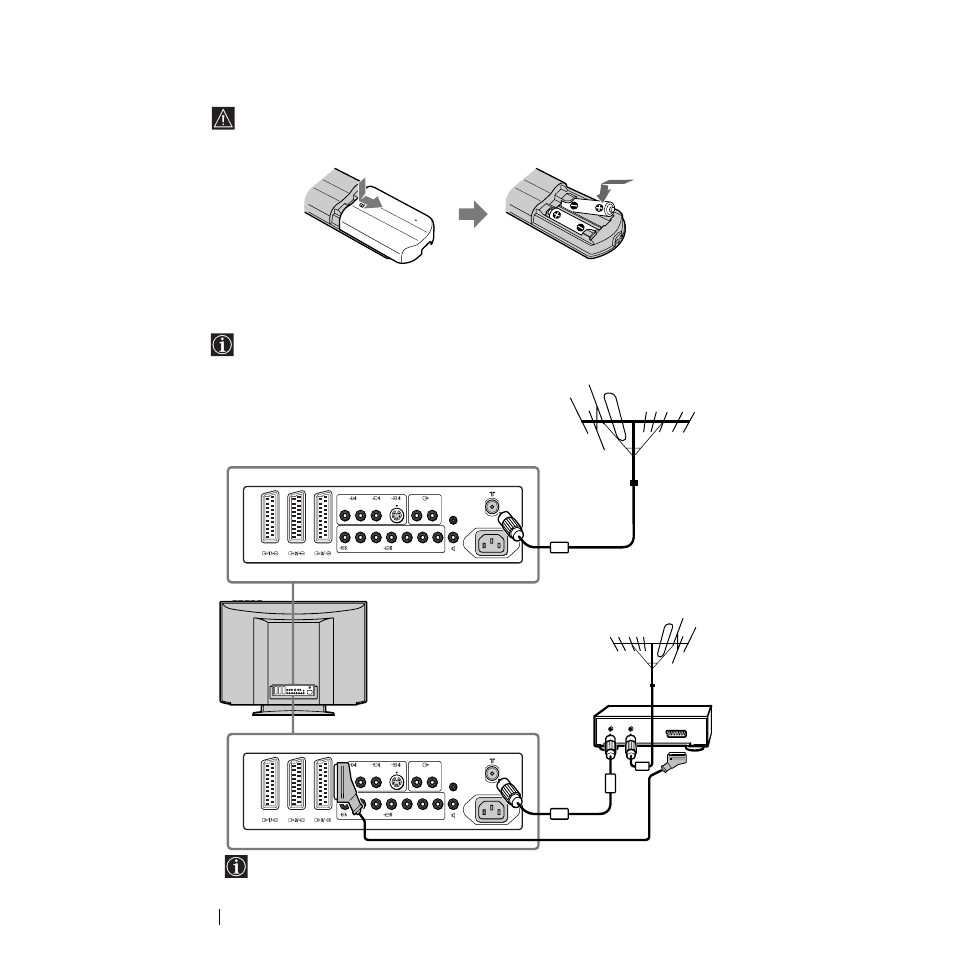

Inserimento delle pile nel telecomando
Collegamento del cavo del trasformatore di
CA, l’antenna ed il videoregistratore.
Si assicuri di collocare le pile fornite con le polarità nella posizione corretta.
Sia rispettoso nei riguardi dell’ambiente, e depositi le pile usate nei contenitori
specifici per pile.
• Utilizzi il cavo del trasformatore di CA fornito (tipo C con messa a terra).
• Per il collegamento dell’antenna, usi il cavo coassiale fornito con l’apparecchio.
• Non vengono forniti altri cavi di collegamento.
L/G/S/I R/D/D/D
L/G/S/I
(SMARTLINK)
R/D/D/D Y/G P B/ C B/ B P R/ C R/ R HD VD
L/G/S/I R/D/D/D
CTRL S
(W/G/W/G)
AC IN
L/G/S/I R/D/D/D
L/G/S/I
(SMARTLINK)
R/D/D/D Y/G P B/ C B/ B P R/ C R/ R HD VD
L/G/S/I R/D/D/D
CTRL S
(W/G/W/G)
AC IN
OUT IN
Il collegamento per mezzo del
connettore AV è opzionale. Per maggiori informazioni in merito al
collegamento del videoregistratore, consulti il
capitolo “Collegamento di apparecchi opzionali”
nella pagina 28 di questo manuale di istruzioni.
o
Videoregistratore
Connetti il cavo del trasformatore
di CA (tipo C con messa a terra)
fornito.
Connetti il cavo
coassiale fornito.
Installazione
