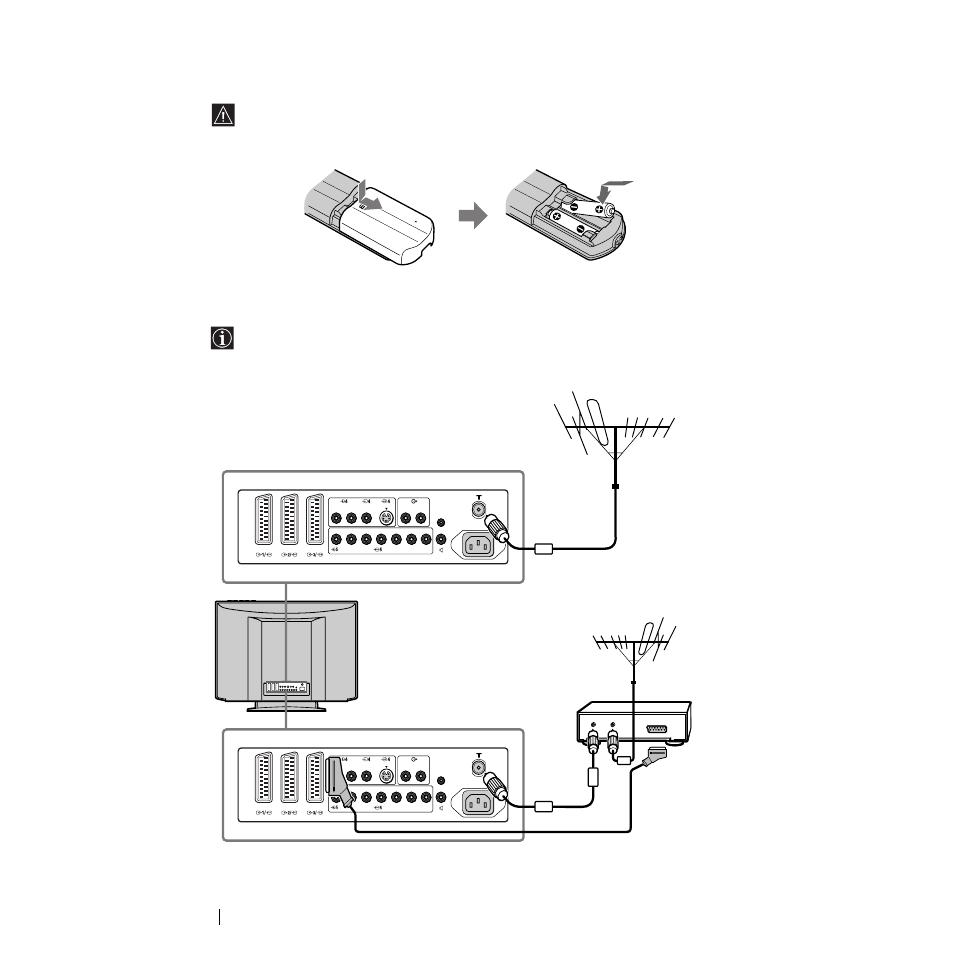

Установка батареек в пульт дистанционного управленияo
Пoдключeниe кaбeля питaния, aнтeнны и
видeoмaгнитoфoнa
Убедитесь в том, что батарейки вставлены в соответствии с обозначенными
полюсами.
Бережно относитесь к окружающей среде и выбрасывайте отработанные
батарейки в специально установленные для этого контейнеры.
• Иcпoльзовaть пpилaгaeмый кaбeль питaния (тип C c кoнтaктoм эaэeмлeния).
• Пользуйтесь кoaкcиaльным кaбeлeм для подключения антенны, входящим в
комплект поставки.
• Прочие шнуры для подключения не входят в комплект поставки.
L/G/S/I R/D/D/D
L/G/S/I
(SMARTLINK)
R/D/D/D Y/G P B/ C B/ B P R/ C R/ R HD VD
L/G/S/I R/D/D/D
CTRL S
(W/G/W/G)
AC IN
L/G/S/I R/D/D/D
L/G/S/I
(SMARTLINK)
R/D/D/D Y/G P B/ C B/ B P R/ C R/ R HD VD
L/G/S/I R/D/D/D
CTRL S
(W/G/W/G)
AC IN
OUT IN
Подключение через
Евроразъем (SCART)
(поставляется
дополнительно). Для получения более подробной информации о
подключении видеомагнитофона, обратитесь к Разделу
«Подключение дополнительных устройств» на странице
28 данной Инструкции по Эксплуатации.
или
видеомагнитофон
Пoдключить
прилагаемый
коаксиальный кабель.
Подключить прилагаемый
кабель питания (тип C c
кoнтaктoм эaэeмлeния).
Установка
