50
01GB06ADV.fm/ 2006. January. 20 am11:05/50
DCR-DVD404E/DVD405E/DVD805E 2-661-364-71(1)
Подсоедините видеокамеру ко входному разъему телевизора или видеокамеры
с помощью соединительного кабеля A/V 1 или соединительного кабеля A/V
со штекером S VIDEO 2. При выполнении этой операции подсоедините
видеокамеру к электрической розетке с помощью прилагаемого адаптера
переменного тока (стр. 17). См. также инструкции по эксплуатации, прилагаемые
к подключаемым устройствам.
1 Соединительный кабель A/V
(прилагается)
Подключите к входному гнезду другого
устройства.
2 Соединительный кабель A/V со
штекером S VIDEO (приобре-
тается дополнительно)
При подключении к другому устройству
с помощью гнезда S VIDEO с использо-
ванием соединительного кабеля A/V со
штекером S VIDEO (приобретается
дополнительно) возможно воспроизве-
дение с более высоким качеством, чем
при использовании соединительного
кабеля A/V. Подсоедините белый и
красный штекеры (левый/правый
аудиосигналы) и штекер S VIDEO
(канал S VIDEO) соединительного
кабеля A/V со штекером S VIDEO
(приобретается дополнительно).
Подсоединять желтый штекер не
требуется. При подсоеди-нении только
штекера S VIDEO не будет
воспроизводиться звук.
Если телевизор подсоединен
к видеомагнитофону
Подсоедините видеокамеру к вход-
ному гнезду LINE IN на видеомагни-
тофоне. Если видеомагнитофон
оснащен селектором входного
сигнала, установите его в положение
LINE (VIDEO 1, VIDEO 2 и т. д.).
Настройка форматного
соотношения в соответствии
с подсоединенным
телевизором (16:9/4:3)
Измените настройку в соответствии
с соотношением сторон экрана
телевизора, на котором планируется
просмотр изображений.

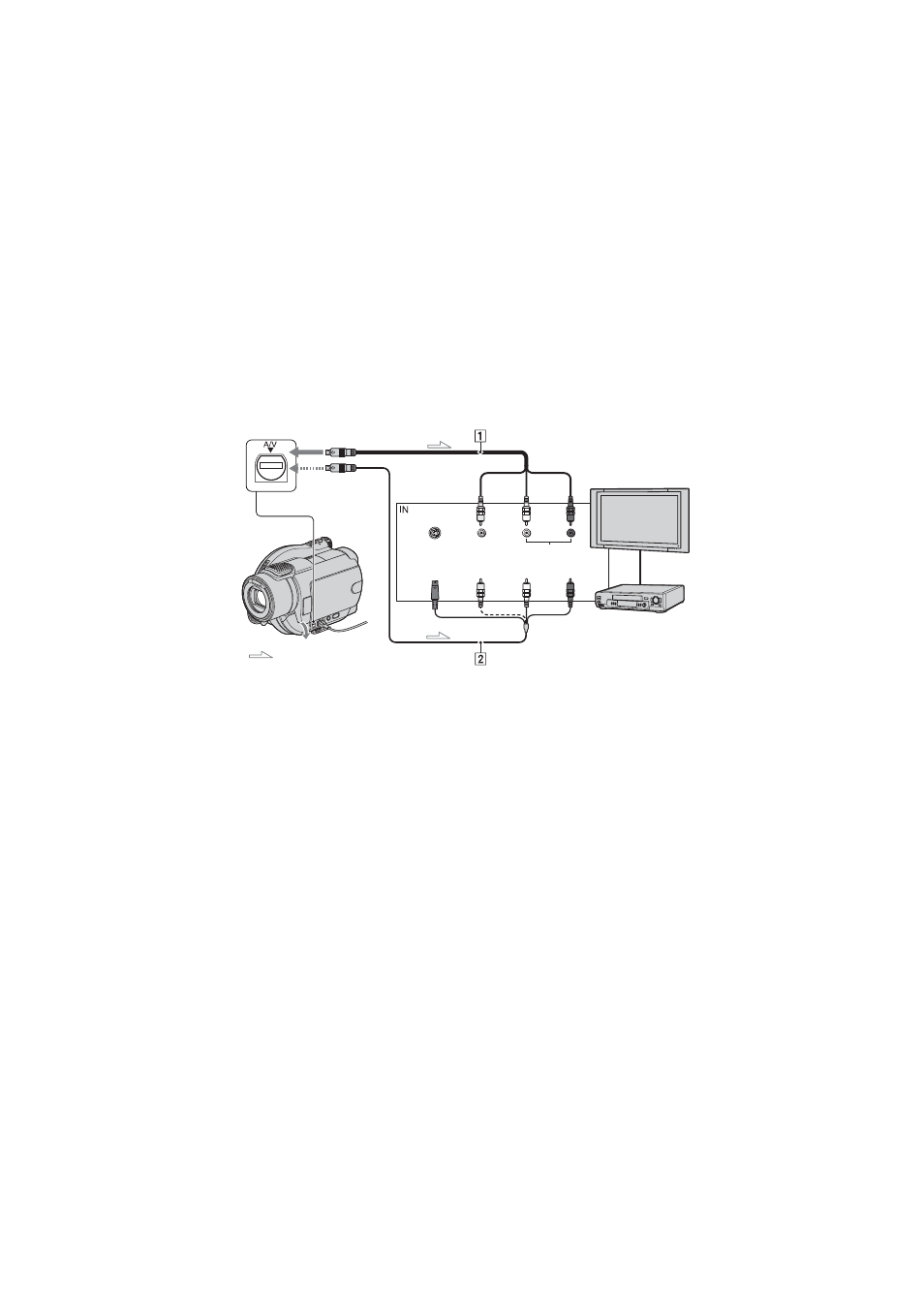

Воспроизведение изображения на экране
телевизора
: Прохождение сигнала
Гнездо A/V
S VIDEO VIDEO AUDIO
(Желтый) (Белый) (Красный)
Видеомагнитофоны
или телевизоры
