Инструкция по эксплуатации JVC GR-DVL300
Страница 33
РУ
33
1
Проверьте, что все компоненты аппаратуры
выключены.
2
Подключите видеокамеру к телевизору или
видеомагнитофону, как показано на рисунке
(
੬
стр. 32).
Если подключается видеомагнитофон . . .
перейдите на шаг 3.
Если нет . . . перейдите на шаг 4.
3
Подключите выход видеомагнитофона ко входу
телевизора, как это описано в руководстве по
эксплуатации вашего видеомагнитофона.
4
Включите видеокамеру, видеомагнитофон и
телевизор.
5
Установите в видеомагнитофоне режим входа
AUX (ДОПОЛНИТЕЛЬНЫЙ), и установите в
телевизоре режим VIDEO.
* При подключении кабелей откройте эту крышку.
Для выбора того, будет или не будет
воспроизводиться следующая информация на
экране подключенного телевизора . . .
• Дата/Время
..... в экран меню (
੬
стр. 30) выберите для пункта
“DATE/TIME” (“ДАТА/ВРЕМЯ”) , “ON” (“ВКЛ.”) или
“OFF” (“ВЫКЛ.”).
• Временной код
..... в экран меню (
੬
стр. 30) выберите для пункта
“TIME CODE” (“ВРЕМЕННОЙ КОД”) “ON” или
“OFF”.
• Режим звукового воспроизведения, указатели
скорости пленки и ее движения
..... установите указатель “ON SCREEN” (“Экран”)
в положение “LCD” или “SIMPLE” в меню
экрана (
੬
стр. 30). Или нажмите DISPLAY на
пульте дистанционного управления (входит в
комплект).
ПРИМЕЧАНИЯ:
● Рекомендуется использовать в качестве источника питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (
੬
стр. 7).
● При подсоединении кабелей убедитесь в том, что концы с фильтром-сердечником подсоединены к
видеокамере. Фильтр с сердечником снижает помехи.
● Для контролирования изображения и звука с видеокамеры без установки касссеты, установите
переключатель питания в положение “
” или “
”, затем установите Ваш телевизор в надлежащий режим
приема.
● Проверьте, что уровень громкости в телевизоре установлен на минимум, чтобы избежать очень громкого
звука при включении видеокамеры.
● Если ваш телевизор или акустические системы не имеют специального экрана, не устанавливайте
акустические системы рядом с телевизоре, так как это приведет к помехам на воспроизводимом
видеокамерой изображении.
● Установите переключатель видеовыходов на адаптере кабеля в следующие положения:
Y/C
: При выполнении подключения к телевизору или видеомагнитофону, на которые могут подаваться
сигналы Y/C, и используется кабель S-Video.
CVBS : При выполнении подключения к телевизору или видеомагнитофону, на которые не могут подаваться
сигналы Y/C и используется кабель Audio/Video.

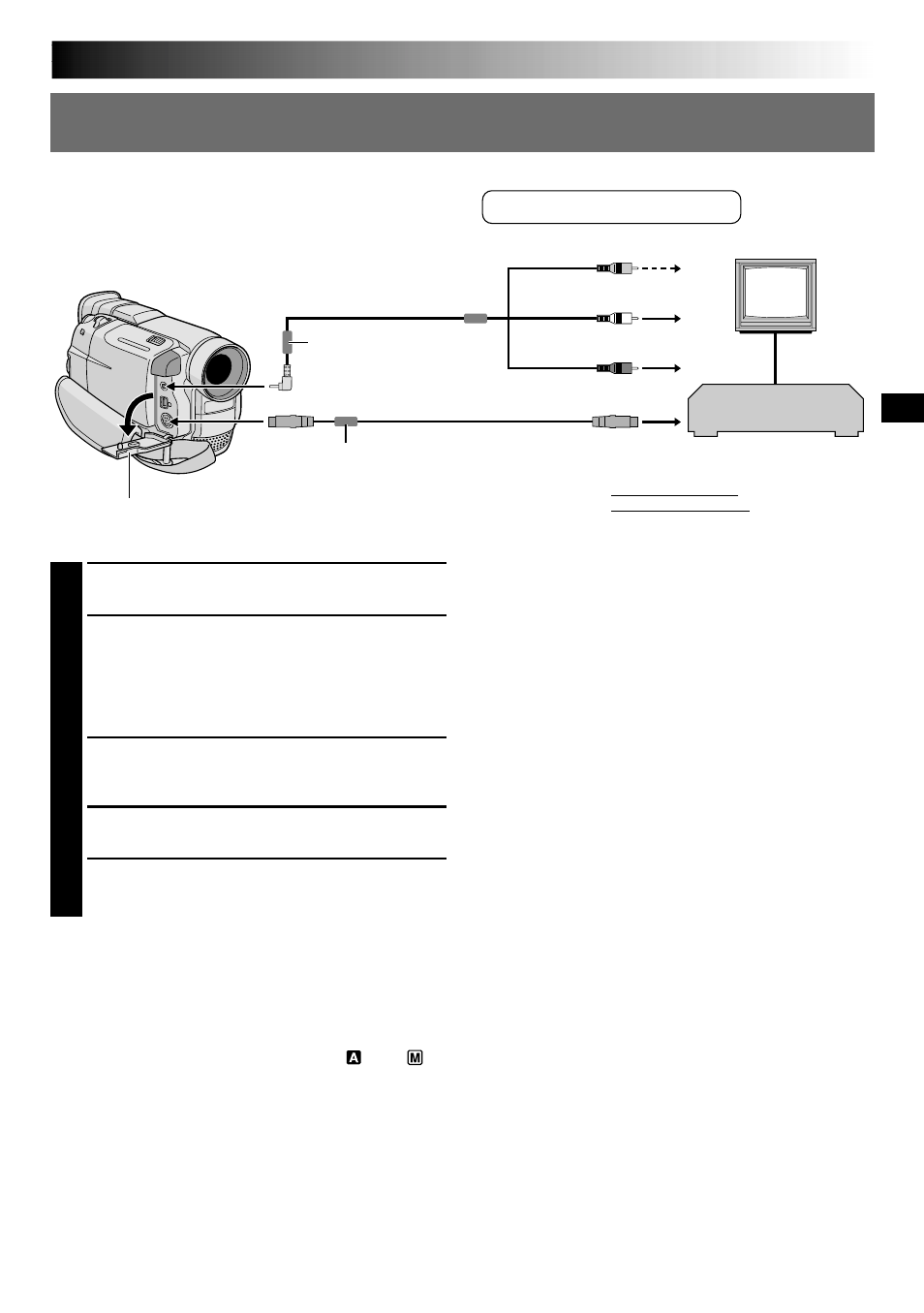

С. Подключение к телевизору или видеомагнитофону, снабженному входными
разъемами S-VIDEO IN и/или A/V (разъем типа RCA)
Видеомагнитофон
К телевизору или
видеомагнитофону
Белый на AUDIO L IN
Красный на AUDIO R IN
Кабель S-Video
(не входит в
комплект
поставки)
Желтый на VIDEO IN
Ко входу
S-VIDEO IN
Крышка разъема*
К S
K AV
Фильтр с
сердечником
Фильтр с
сердечником
Теле-
визор
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
←
Когда кабель S-Video не используется.
