32
РУ

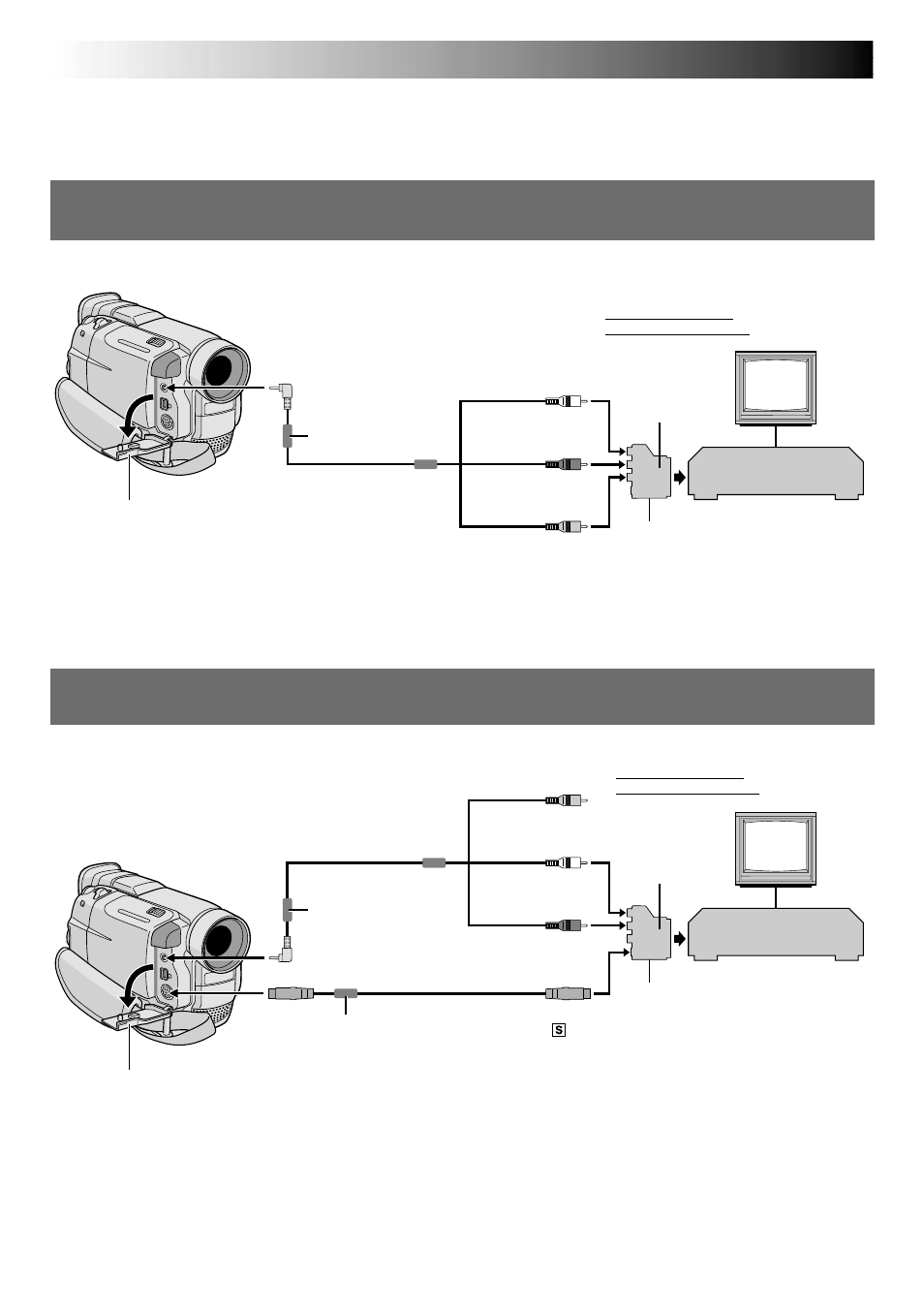

BOCПPOИЗBEДEHИE Основные Соединения
Имеется несколько основных типов подключений. При выполнении подключений также см. руководства для
вашего видеомагнитофона и телевизора.
* При подключении кабелей откройте эту крышку.
* При подключении кабелей откройте эту крышку.
А. Подключение к телевизору или видеомагнитофону, снабженному разъемом
SCART, совместимым только с нормальным видеосигналом
В. Подключение к телевизору или видеомагнитофону, снабженному разъемом
SCART, совместимым с сигналом Y/C
Видеомагнитофон
Фильтр с
сердечником
K AV
Фильтр с
сердечником
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
Крышка разъема*
Желтый: не
подключен
К S
Установите
на Y/C
Переходник
кабеля
(входит в
комплект)
К телевизору или
видео-магнитофону
Белый к
AUDIO L IN
Красный к
AUDIO R IN
Ко входу
-IN
Кабель S-Video
(не входит в
комплект
поставки)
Теле-
визор
Теле-
визор
Видеомагнитофон
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
Желтый на
VIDEO
Белый к
AUDIO L IN
Красный к
AUDIO R IN
К телевизору или
видео-магнитофону
Установите
на CVBS
Переходник
кабеля
(входит в
комплект)
Крышка разъема*
K AV
Фильтр с
сердечником
