^ Выровняйте дверцу холодильника
через продольный паз в скобе для
навески дверцы f относительно
корпуса прибора. Затем затяните
шуруп c.
^ Насадите цокольную панель d и за-
двиньте ee в пазы.
^ Насадите деталь облицовки e при
открытой дверце впереди на цо-
кольную панель и задвиньте ee в
паз.

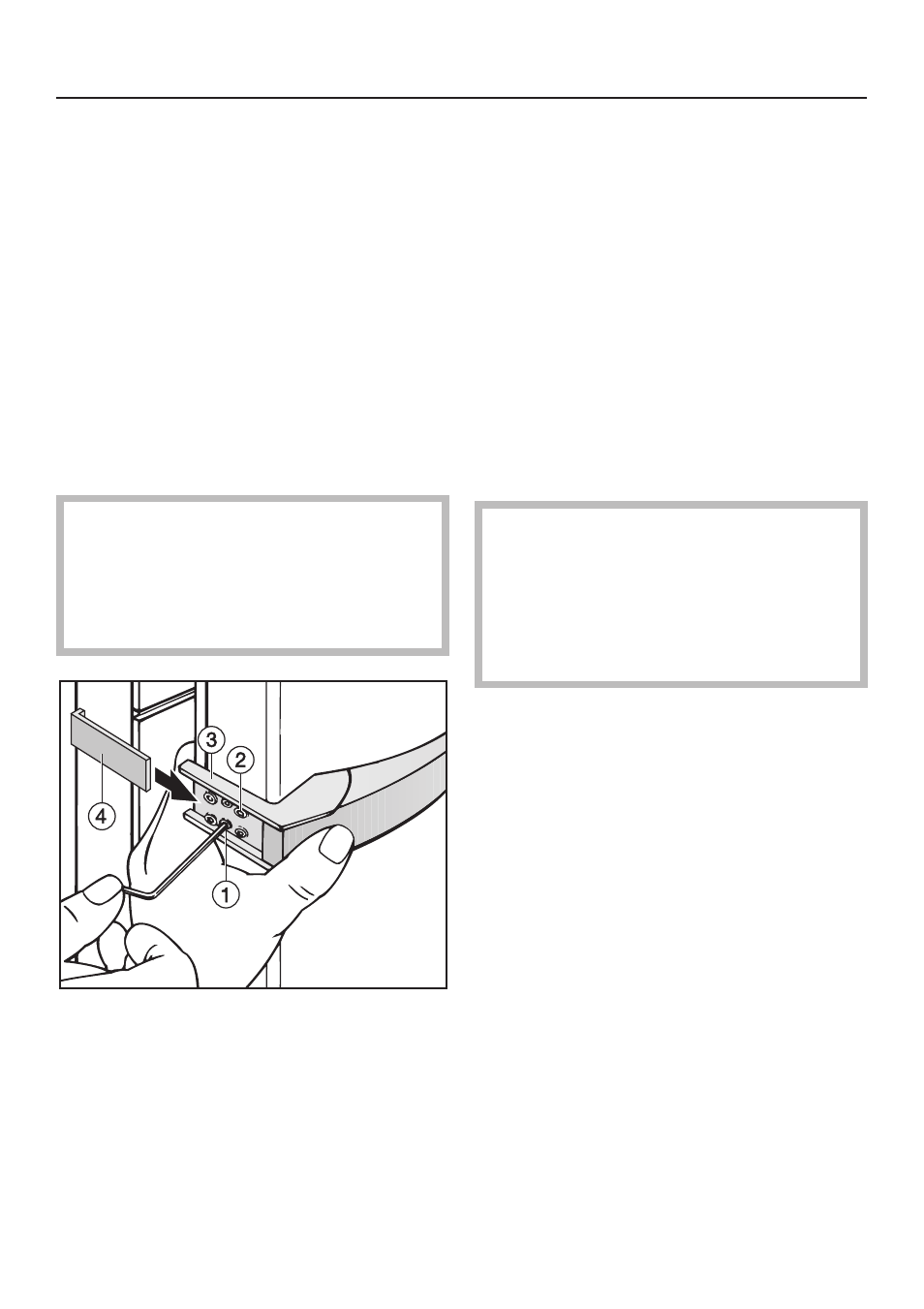

Монтаж ручки:
Обязательно учитывайте следу-
ющие указания при монтаже двер-
ной ручки, так как при неправиль-
ном выполнении монтажа можно
повредить дверное уплотнение.
^ Приверните дверную ручку с по-
мощью обоих передних шурупов b
сначала неплотно на противополож-
ной стороне.
Крепежная пластина c должна так
прилегать к корпусу дверцы, чтобы
при закрытом положении дверцы
пластина находилась на одной линии с
внешней стенкой прибора.
Если это не так, то
^ вверните оба предварительно
смонтированных установочных вин-
та a с помощью ключа с шестигран-
ником настолько, чтобы крепежная
пластина c образовывала нужный
угол.
^ Затяните все 4 шурупа b до отказа.
^ Задвиньте боковую деталь ручки d
в направлении от прибора на на-
правляющую крепежной пластины
до четкой фиксации.
Обязательно проследите за тем,
чтобы боковая деталь ручки d при
открывании дверцы не касалась
дверного уплотнения. Иначе воз-
можны серьезные повреждения уп-
лотнения!
Если это так, то
^ выровняйте крепежную пластину c
еще раз с помощью установочных
винтов a, чтобы пластина и боко-
вая деталь ручки d имели соответ-
ствующий угол, и боковая деталь не
касалась уплотнения при открыва-
нии дверцы.
