Изменение навески дверцы – Инструкция по эксплуатации Miele FN 4957 S ed-1
Страница 39

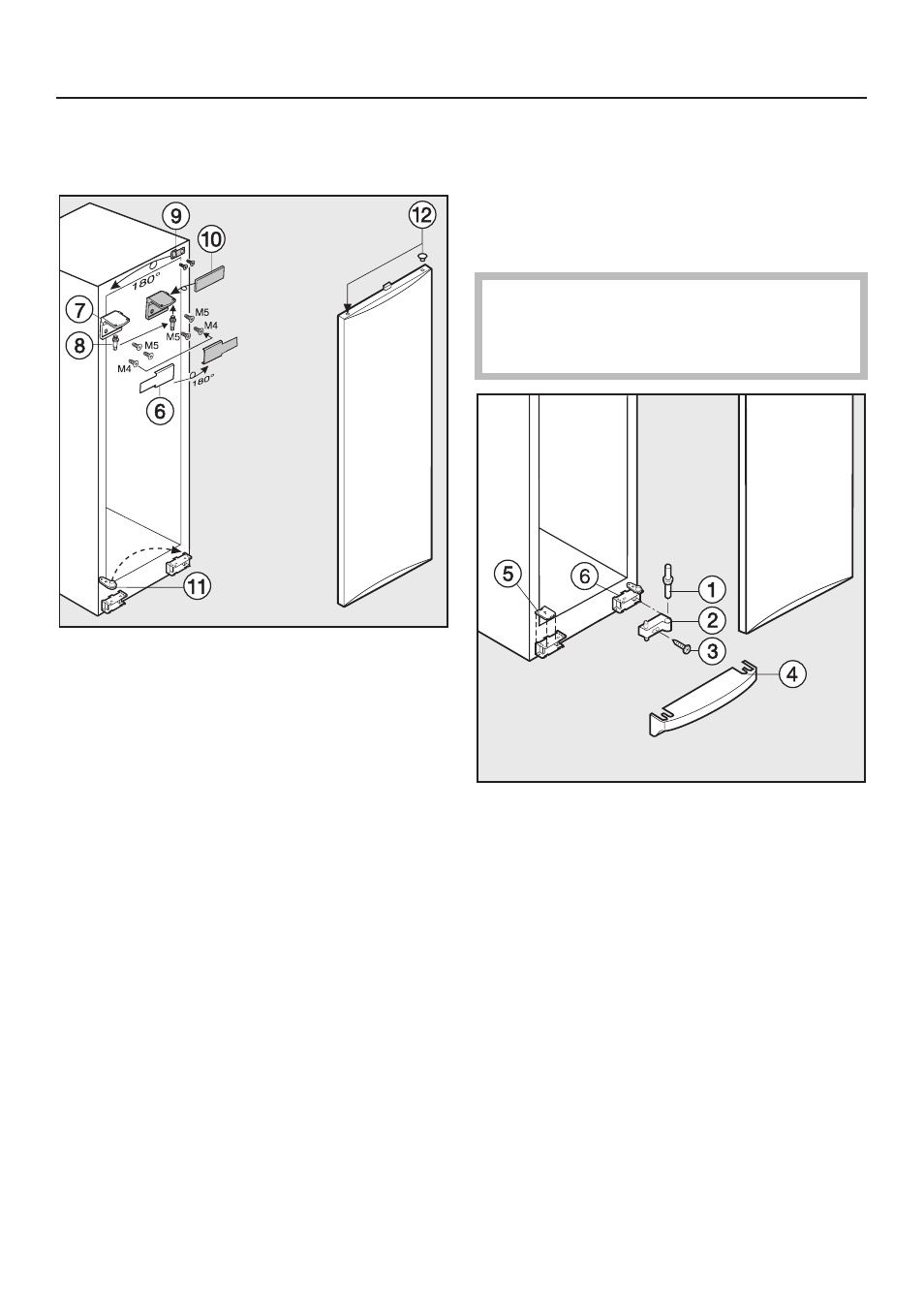

^ Откройте дверцу, опрокиньте ее
вниз, выведя из пазов, и снимите.
^ Снимите декоративную деталь f и
отверните шарнирный уголок g.
^ Вставьте ось h в шарнирном уголке
g во второе отверстие.
^ Установите металлический уголок
i и декоративную деталь j на про-
тивоположную сторону, повернув их
на 180°.
^ Приверните шарнирный уголок g на
противоположную сторону.
Шуруп M4 необходимо ввернуть в
левое отверстие шарнирного уголка.
^ Установите декоративную деталь f
на противоположную сторону, по-
вернув ее на 180°.
^ Снимите промежуточную деталь k
c помощью отвертки и переставьте
на другую сторону.
^ Снимите заглушку l с подшипнико-
вой втулки в дверце и поставьте за-
глушку на другую сторону.
^ Подвесьте дверцу холодильника на
ось подшипника h и закройте ее.
Ha следующем рисунке дверца изо-
бражена незакрытой, чтобы лучше
показать ход работ.
^ Поверните подшипник дверцы b на
180°, выньте ось подшипника a и
установите обе детали в скобу для
навески дверцы f:
Для этого задвиньте перевернутую
ось подшипника a через скобу f в
подшипник дверцы b, поверните
подшипник, сдвиньте его вверх и
предварительно закрепите шурупом
c.
Изменение навески дверцы
39
