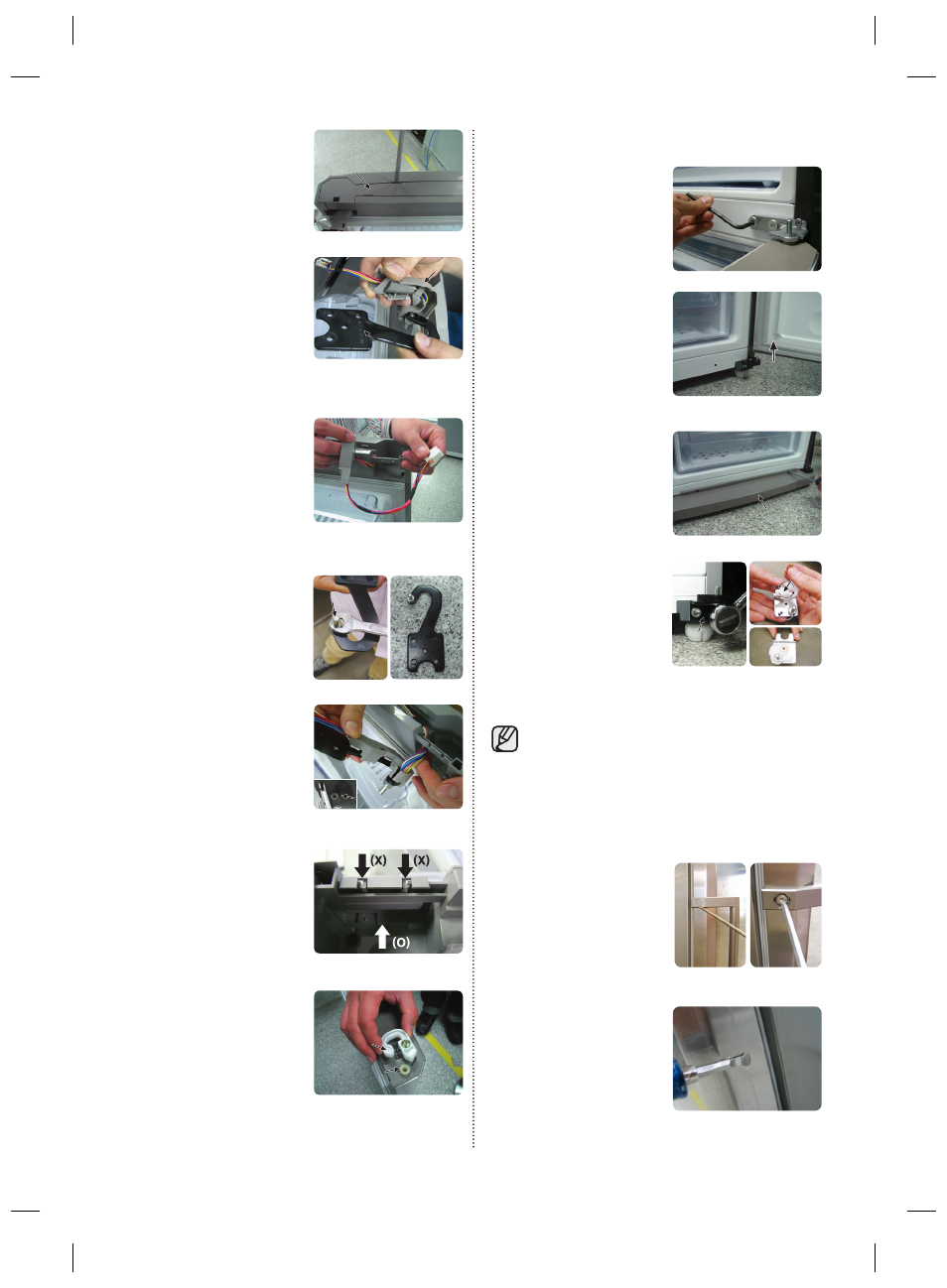

14_ Пайдалану
• МҰЗДАТУ КАМЕРАСЫНЫҢ ЕСІГІН ШЕШУ
11. ОРТАҢҒЫ ТОПСА
ТОРАБЫН шешу үшін 2
бұрандама мен бұранданы
шешіңіз.
12. Мұздату камерасының
есігін жоғарыға қарай
көтеріп шешіңіз. Мұздату
камерасының есігін құлатып
және сырып алмас үшін
абай болыңыз.
13. 2 бұранданы
айналдырып АЛДЫҢҒЫ
АЯҚТАРЫНЫҢ
ҚАҚПАҒЫН шешіңіз.
14. АСТЫҢҒЫ ТОПСА
ТОРАБЫН суретте
көрсетілгендей шешіңіз
және АВТОМАТТЫ
БАҒЫТТАҒЫШТЫ
төменнен жоғарыға қарай
орнатыңыз, остің бағытын
өзгертіңіз.
Құрастыру кезінде күтпеген дыбыс шықпас
үшін бұрандаларды мықтап бұраңыз.
• ТҰТҚАЛАРДЫҢ ОРНЫН АУЫСТЫРУ
(ТОҢАЗЫТҚЫШ/МҰЗДАТУ КАМЕРАСЫ)
15. Жалпақ шлицті
бұрауышты қолданып
ТҰТҚАНЫ БЕКІТКІШ
БҰРАНДАНЫҢ БІТЕУІШІН
алып тастаңыз және
ТҰТҚАНЫ шешіңіз.
16. Есіктегі ТЕСІК
БІТЕУІШТЕРІН шығарып
алып және оларды тесікке
қойып орнын ауыстырыңыз.
5. Тоңазытқыш есігінің
жоғарғы жағындағы
ҚАҚПАҒЫНЫҢ СЫМЫН
жалпақ шлицті бұрауышпен
көрсетілген жерге қойып
шешіп алыңыз.
6. ОҢ ЖАҚТАҒЫ ТОПСА
СЫМЫНЫҢ ҚАҚПАҒЫН
ЖОҒАРҒЫ ТОПСА
ТОРАБЫНАН суретте
көрсетілгендей шешіп алыңыз.
ОҢ ЖАҚТАҒЫ ТОПСА
СЫМЫНЫҢ ҚАҚПАҒЫНДАҒЫ
электр сымын шығарыңыз.
7. Электр сымының бағытын
суретте көрсетілгендей
ауыстырыңыз. СОЛ
ЖАҚТАҒЫ ТОПСА
СЫМЫНЫҢ ҚАҚПАҒЫН
КОРПУС ҚАҚПАҒЫНЫҢ
астынан шығарыңыз және
оны электр сымына жалғаңыз.
8. 11 мм-лік сомын кілтін
қолданып топсаның
осін шешіңіз, топсаны
айналдырыңызда топсаның
осін қайтадан басқа жаққа
орнатыңыз.
9-1. Желілік топса мен
бөлшектерін кабельмен
жалғағаннан кейін
оқшаулағыш топсаның
күйін және есіктің жоғарғы
бөлігінің қалпын суретте
көрсетілгендей етіп өзгертіңіз.
9-2. Жоғарғы бөлігін шешу
кезінде төменде орналасқан
қысқышты басу керек, ал
екі жанында орналасқан
екі қысқышты қолдануға
болмайды.
10. ЕСІК ШЕКТЕГІШІ мен
ТОПСАНЫҢ БАСТЫРМА
САҚИНАСЫН
көрсетілгендей етіп
ауыстырыңыз.
ЕСІК СЫМЫНЫҢ ҚАҚПАҒЫ
ЕСІК СЫМЫНЫҢ ҚАҚПАҒЫ
ОСІ
ОСІ
ТОПСАНЫҢ БАСТЫРМА
ТОПСАНЫҢ БАСТЫРМА
САҚИНАСЫ
САҚИНАСЫ
ОҢ ЖАҚТАҒЫ ТОПСА СЫМЫНЫҢ
ОҢ ЖАҚТАҒЫ ТОПСА СЫМЫНЫҢ
ҚАҚПАҒЫ
ҚАҚПАҒЫ
ЖОҒАРҒЫ ТОПСА ТОРАБЫ
ЖОҒАРҒЫ ТОПСА ТОРАБЫ
ШЕКТЕГІШ
ШЕКТЕГІШ
БАСТЫРМА
БАСТЫРМА
САҚИНАСЫ
САҚИНАСЫ
АЛДЫҢҒЫ АЯҚТАРЫНЫҢ
АЛДЫҢҒЫ АЯҚТАРЫНЫҢ
ҚАҚПАҒЫ
ҚАҚПАҒЫ
АСТЫҢҒЫ
АСТЫҢҒЫ
ТОПСА ТОРАБЫ
ТОПСА ТОРАБЫ
АВТО БАҒЫТТАҒЫШ
АВТО БАҒЫТТАҒЫШ
