14_ експлуатація

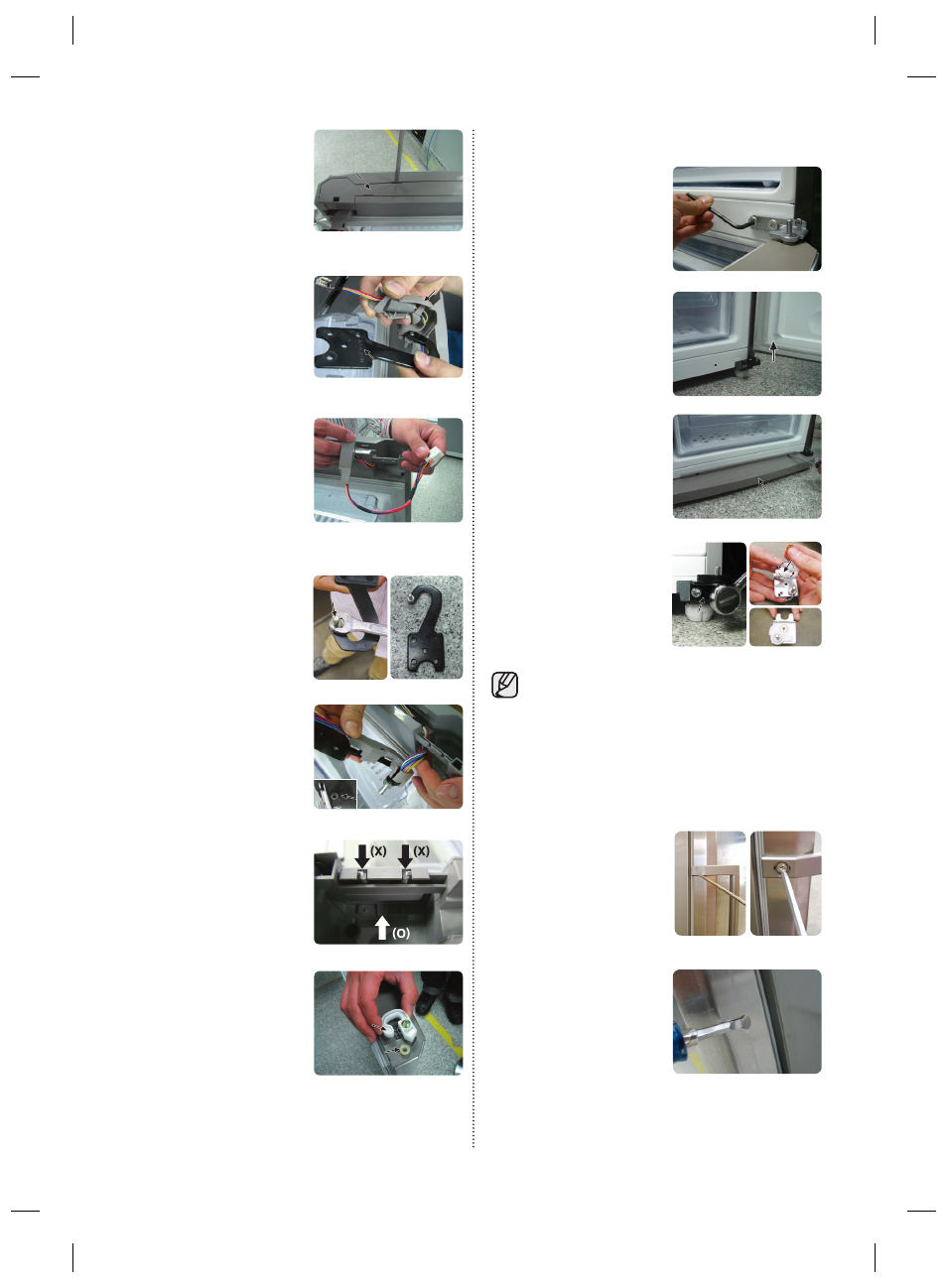

• ДЕМОНТАЖ ДВЕРЦЯТ МОРОЗИЛЬНОЇ КАМЕРИ
11. Вилучіть 2 болти та
гвинт, щоб розібрати
ВУЗОЛ СЕРЕДНЬОЇ
ЗАВІСИ.
12. Зніміть дверцята
морозильника, піднявши
їх. Будьте обережними,
щоб не упустити двері та
не подряпати їх поверхню.
13. Розберіть ПЕРЕДНЮ
НИЖНЮ КРИШКУ,
вилучивши 2 гвинти.
14. Зніміть ВУЗОЛ
НИЖНЬОЇ ЗАВІСИ, як
зображено на малюнку,
та установіть НАПРЯМНУ
догори дном, змініть
положення ОСІ.
При з’єднанні затягніть гвинт для
запобігання появі незвичайних шумів.
• ЗМІНА ПОЛОЖЕННЯ РУЧКИ
(ХОЛОДИЛЬНИКА/МОРОЗИЛЬНИКА)
15. Скористайтесь
плоскою викруткою, щоб
від’єднати КРИШКУ НА
РУЧЦІ та розберіть її.
16. Поміняйте місцями
кришки, витягнувши їх
з отворів для кріплення
дверей та встановивши на
інше місце.
5. Зніміть КРИШКУ ДЛЯ
ДРОТІВ У ДВЕРЦЯТАХ
у верхній частині
дверцят холодильника
за допомогою плоскої
викрутки. Установіть її у
позначене положення (∆).
6. Від’єднайте ПРАВУ
КРИШКУ ЗАВІСИ ІЗ
ДРОТОМ від ВУЗЛА
ВЕРХНЬОЇ ЗАВІСИ, як
зображено на малюнку.
Витягніть електричний
дріт з ПРАВОЇ КРИШКИ
ЗАВІСИ ІЗ ДРОТОМ.
7. Змініть напрямок
електричного дроту, як
показано нижче.
Вийміть ЛІВУ КРИШКУ
ЗАВІСИ ІЗ ДРОТОМ з-під
кришки CAP CABI та
заново підключіть електричний дріт.
8. За допомогою 11 мм
ключа від’єднайте ОСЬ
ЗАВІСИ, переверніть
ЗАВІСУ та знову установіть
ОСЬ.
9-1. Заново з’єднавши
ЛІВУ КАБЕЛЬНУ ДВЕРНУ
ПЕТЛЮ і БЛОК ВЕРХНЬОЇ
ПЕТЛІ, поміняйте місцями
КАБЕЛЬНУ ВТУЛКУ і
КРИШКУ ДВЕРЦІ.
9-2. Знімаючи КРИШКУ
ДВЕРЦІ, не натискайте на
дві бокові защіпки, а тільки
на нижню защіпку.
10. Змініть положення
УПОРУ ДВЕРЦЯТ та
ВТУЛКИ, як зображено на
малюнку.
КРИШКА ДЛЯ ДРОТІВ У КРИШКА ДЛЯ ДРОТІВ У
ДВЕРЦЯТАХ
ДВЕРЦЯТАХ
ВІСЬ ВІСЬ
ВТУЛКА ВТУЛКА
ПРАВА КРИШКА ЗАВІСИ ІЗ ПРАВА КРИШКА ЗАВІСИ ІЗ
ДРОТОМ
ДРОТОМ
ВУЗОЛ ВЕРХНЬОЇ ЗАВІСИ ВУЗОЛ ВЕРХНЬОЇ ЗАВІСИ
УПОР УПОР
ВТУЛКА ВТУЛКА
ПЕРЕДНЯ НИЖНЯ КРИШКА ПЕРЕДНЯ НИЖНЯ КРИШКА
ВУЗОЛ НИЖНЬОЇ ВУЗОЛ НИЖНЬОЇ
ЗАВІСИ
ЗАВІСИ
НАПРЯМНА НАПРЯМНА
