Введение_ 17
Введение

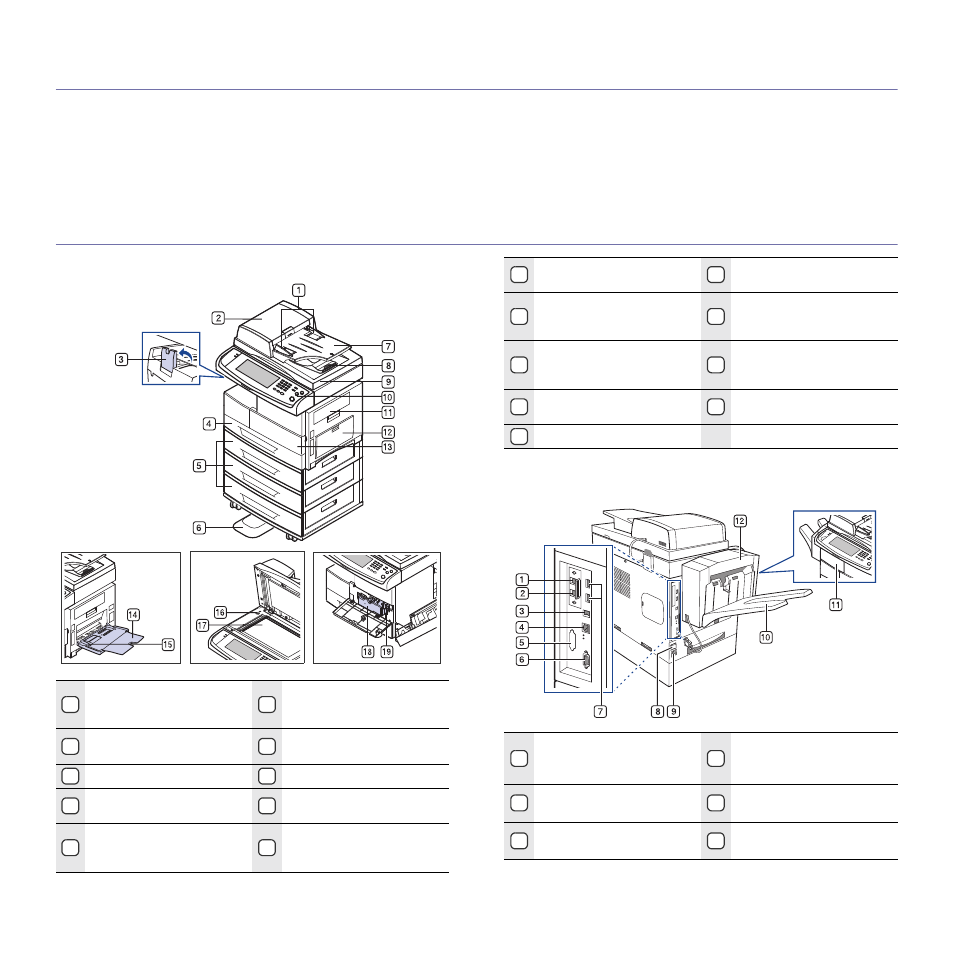

На рисунке показаны основные компоненты устройства.
В главу входят следующие разделы:
•
Обзор принтера
• Обзор панели управления
• Обзор возможностей сенсорного экрана и полезных кнопок
• Описание индикатора Состояние
• Обзор меню
• Поставляемое программное обеспечение
• Характеристики драйвера принтера
z
Обзор принтера
Вид спереди
Вид сзади
1
Направляющие ширины
дуплексного
автоподатчика
11
Боковая крышка
2
Крышка дуплексного
автоподатчика
12
Многоцелевой лоток
3
Пюпитр
13
Передняя крышка
4
Лоток 1
14
Выдвижная подставка
многоцелевого лотка
5
Дополнительный лоток a
15
Направляющие ширины
бумаги в многоцелевом
лотке
6
Подставка a
16
Переключатель
блокировки сканера
7
Входной лоток
дуплексного
автоподатчика
17
Стекло экспонирования
8
Выходной лоток
дуплексного
автоподатчика
18
Картридж с тонером
9
Крышка сканера
19
Блок переноса
изображения
10 Панель управления
a. Символом a обозначаются дополнительные компоненты.
1
Разъем для
дополнительного
телефона (EXT) a
7
порт для USB-накопителей
2
Разъем телефонной линии
(LINE) a 8
Выключатель питания
3
Порт USB
9
Разъем для шнура
питания
