Samsung AQ09EWGN - Инструкция (Страница 35)

35
РУ
CC
KИ
Й

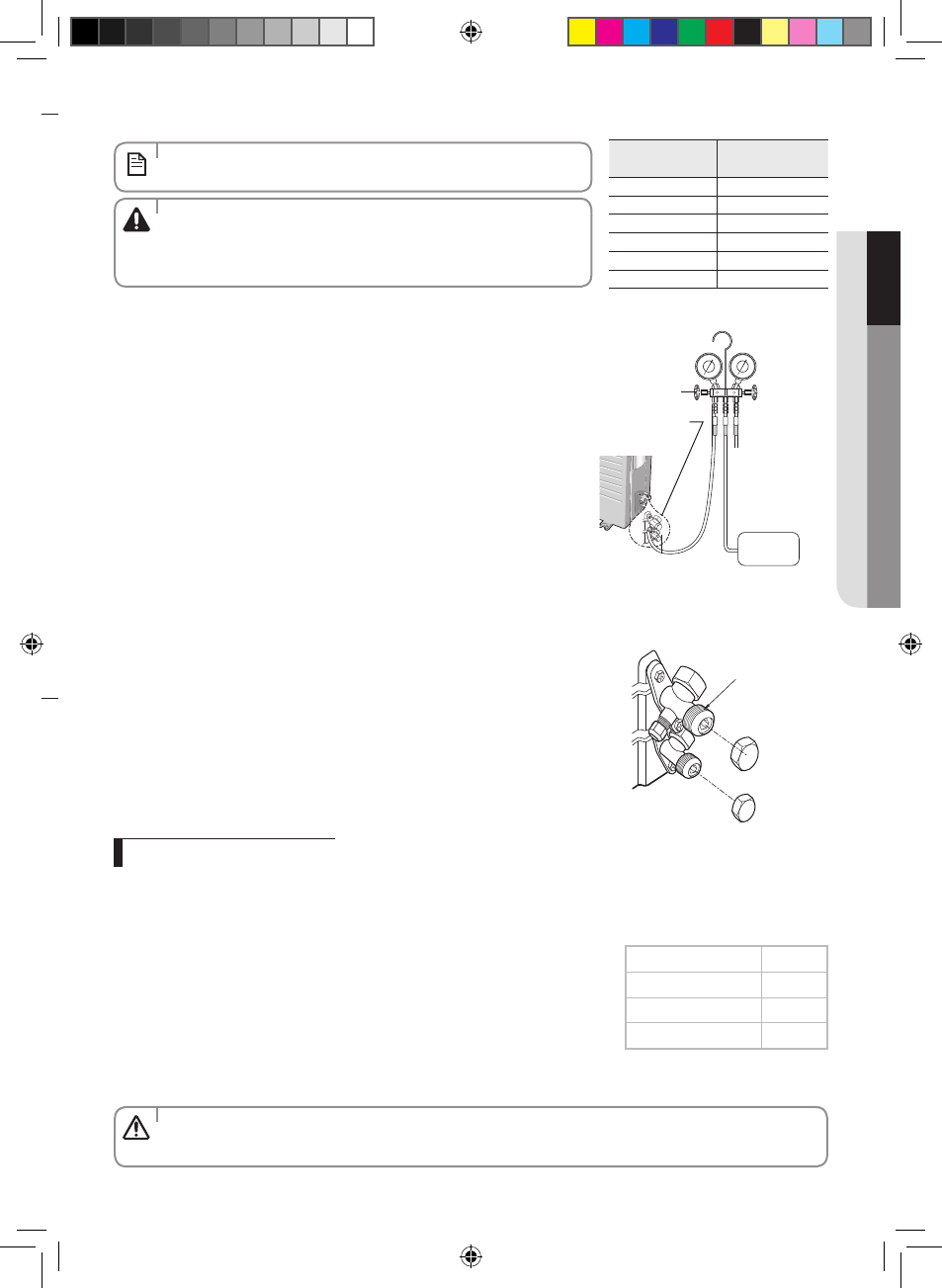

3. Подключите заправочный шланг со стороны коллектора манометра
низкого давления к сервисному отверстию газа, как показано на
рисунке.
4. Откройте вентиль низкого давления на коллекторе манометра низкого
давления, поворачивая его против часовой стрелки.
5. Подавайте воздух в соединенные трубки с помощью вакуумного насоса
примерно 15 минут.
 Убедитесь, что примерно через 10 минут манометр показывает -0,1 МПа (-76
см рт. ст.).
Эта процедура очень важна, чтобы избежать утечки газа.
 Закройте вентиль на стороне манометра низкого давления, поворачивая его
вращением по часовой стрелке.
 Отключите вакуумный насос
 Понаблюдайте в течение 2 минут, изменяется ли давление газа.
 Отсоедините шланг со стороны манометра низкого давления.
6. Установите золотник вентиля сервисного отверстия для жидкости и газа
в открытое положение.
7. Наденьте гайки на шпиндель вентиля и на крышку сервисного
отверстия, и затяните их динамометрическим ключом крутящим
моментом 183 кгс•см.
8. Проверьте отсутствие утечки газа, обратив особое внимание на гайки
шпинделя 3-ходового крана и на крышку сервисного отверстия (см. стр.
37).
Вакуумный
насос
Манометр коллектора
Вентиль
Сервисное отверстие для газа
<Низкое давл ение>
Сервисное отверстие для
жидкости
<Высокое давление>
(Предотвращение
обратного течения)
• Воздух, в котором имеется влага, оставшаяся в контуре охлаждения, может привести к нарушению работы компрессора.
• При установке изделия всегда обращайтесь в сервисный центр или в профессиональное монтажное агентство.
Наружный
диаметр
Крутящий
момент (кгс • см)
ø6,35 мм 140~170
ø9,52 мм 250~280
ø12,70 мм 380~420
ø15,88 мм 440~480
ø19,05 мм 990~1210
ø22,23 мм 990~1210
• Приложение чрезмерного крутящего момента может стать причиной
утечки газа.
B
(Жидкость)
Гайка шпинделя
Шпиндель
вентиля
A
(Газ)
Добавляйте хладагент в соответствии со следующей таблицей:
Если вы пользуетесь трубками длиной более 4 м,
то на каждый дополнительный метр необходимо добавлять ‘A' грамм
хладагента R22&R410A.
(R22:  09/12/18/24EE)
(R410A:  09/12/18/24EG/F)
Если вы пользуетесь трубками длиной менее 4 м,
то достаточно выполнить обычную продувку
Дополнительные подробности приведены в Руководстве для пользователя.
Добавление хладагента
• Выполните электрические соединения и оставьте систему в режиме
"stand by" (Ожидание). Не включайте систему!
Это необходимо для лучшей работы в вакууме (положение
Электронного расширительного клапана полностью ОТКРЫТОЕ).
ПРИМЕЧАНИЕ
ВНИМАНИЕ
ОСТОРОЖНО
Модель A
 09 10
 12/18 20
 24 25
