• Шланг должен быть жестко закреплен на месте после завершения установки и испытания на утечку газа; более
подробная информация приведена на стр. 37 ~ 38.
• Если вы не будете использовать второе отверстие для сливного шланга,
закройте его резиновой пробкой.
• Убедитесь, что направление сливного шланга установлено правильно. Неправильная установка может привести к
протечке конденсатной воды.
• Если сливной шланг проходит внутри помещения, изолируйте этот шланг так, чтобы капающий конденсат не
повредил мебель или полы.
• НЕ ЗАМУРОВУЙТЕ СОЕДИНЕНИЯ СЛИВНОГО ШЛАНГА! Соединения сливного шланга должны быть легко
доступными и удобными для обслуживания
• Убедитесь, что внутренний блок находится в вертикальном положении, когда вы льете воду, чтобы выполнить
проверку на утечку
Убедитесь, что вода не заливает электрические элементы.
Изменяйте направление сливного шланга только при необходимости.
1. Снимите резиновый колпачок плоскогубцам и.
2. Отсоедините сливной шланг, потянув его на себя и повернув налево.
3. Вставьте сливной шланг и зафиксируйте его винтом в пазу сливного
шланга и на выпуске из поддона.
4. Вставьте резиновый колпачок отверткой, поворачивая его вправо до
тех пор, пока он не достигнет конца паза.
5. Проверьте на утечку обе стороны выпуска слива.
1. При необходимости присоедините 2-метровый удлинительный шланг к сливному шлангу.
2. Если вы воспользуетесь удлинительным сливным шлангом, изолируйте удлинительный сливной шланг внутри
защитной трубкой.
3. Установите сливной шланг в 1 из 2 отверстий для сливного шланга, а затем плотно закрепите конец сливного
шланга зажимом.
4. Чтобы удлинить сливной шланг, возьмитесь за концы сливного шланга
и удлиняющего шланга; поворачивая сливной шланг, вставьте его в
удлиняющий шланг на 15 ~ 20 мм. Убедитесь, что оба шланга соединены
надежно и что протечки воды нет.
5. Оберните соединение сливного шланга с удлиняющим шлангом изоляцией из пенопласта. Затем обмотайте
место соединения виниловой лентой с запасом 20 мм в каждую сторону.
6. Пропустите сливной шланг под трубкой хладагента и надежно
закрепите его.
7. Пропустите сливной шланг через отверстие в стене.
Проверьте, наклонен ли он вниз, как показано на рисунке.
8. Пользуясь способом естественного слива, убедитесь, что слив
происходит нормально.

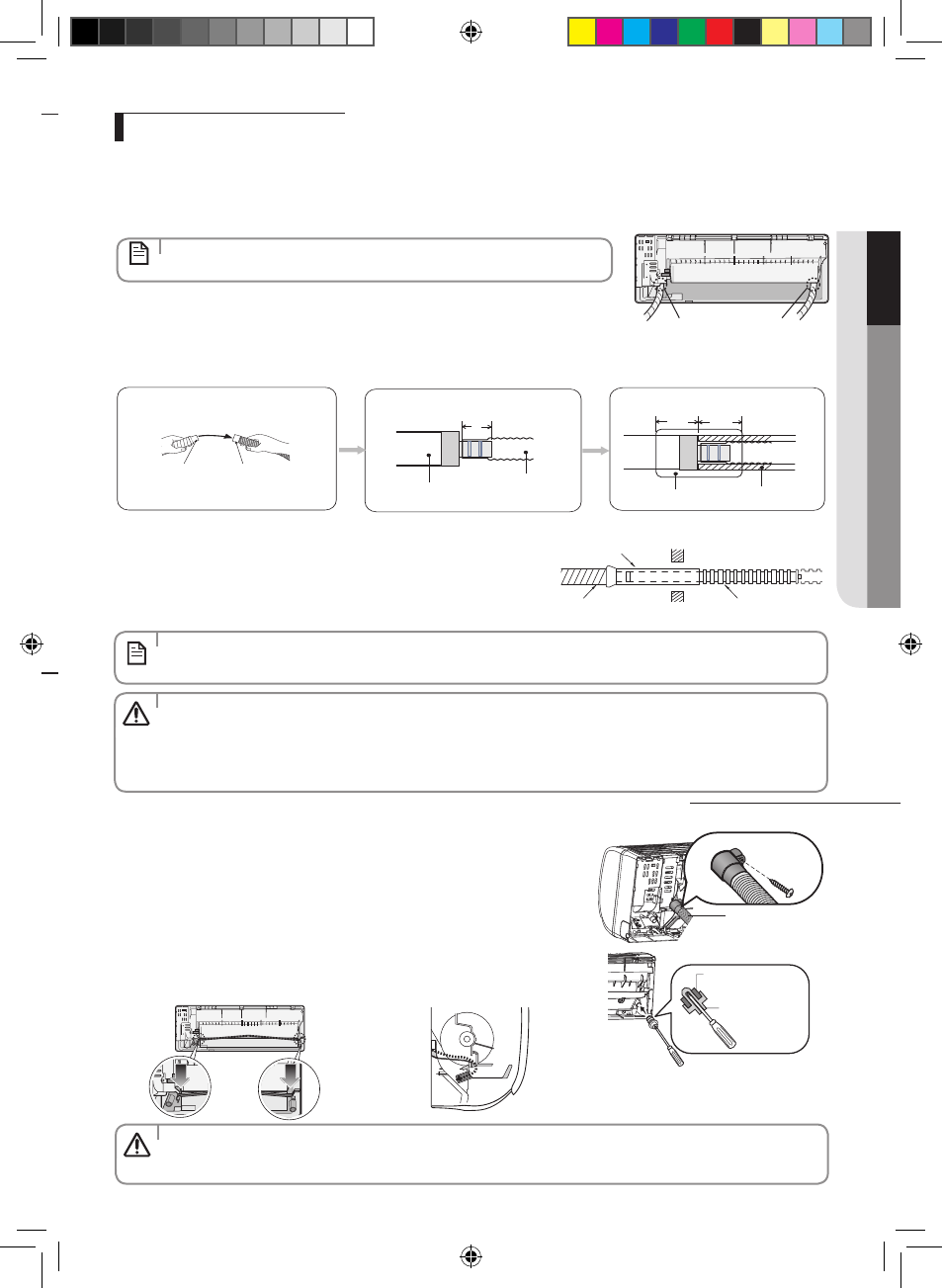

Монтаж сливного шланга
Отверстие для
сливного шланга
Защитная трубка
Сливной шланг Удлинение сливного шланга
Изменение направления сливного шланга
Сливной шланг
Отверстие для
винта
Винт
Резиновый
колпачок
Выпуск сливного
поддона Лейте воду в направлении стрелки  Направление сливаемой воды
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ОСТОРОЖНО
ОСТОРОЖНО
Сливной шланг
Удлинение
сливного шланга Сливной шланг Удлинение
сливного шланга
15 ~ 20 мм
20 мм
или более
Виниловые
ленты
Пеноматериал для
изоляции труб
20 мм
или более
