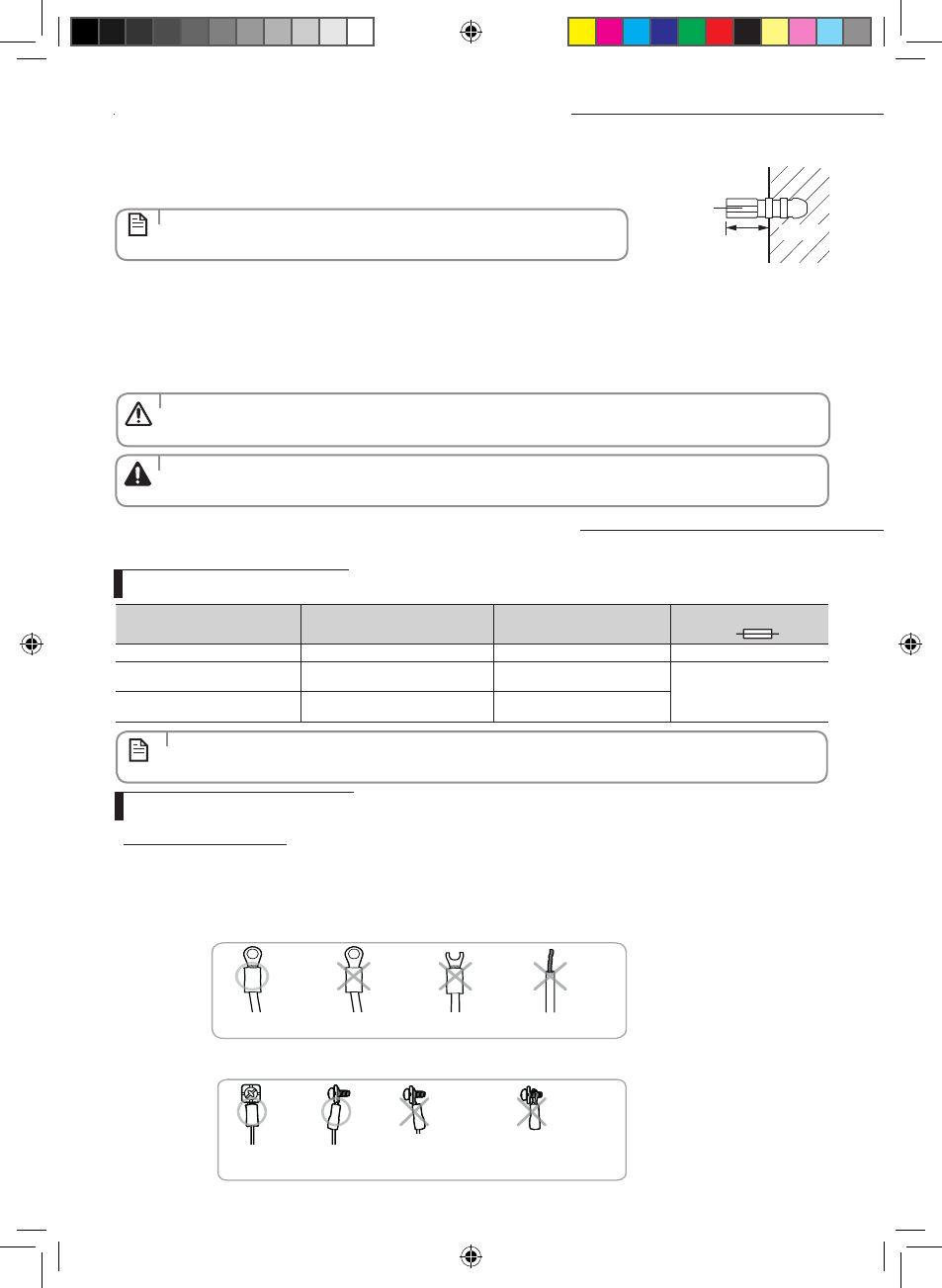

28
Стена
<20 мм
Пробка из
пластика
Крепление монтажной пластины
2. Закрепите внутренний блок.
Если вы крепите внутренний блок к стене
(1) Прикрепите монтажую пластину к стене, не забывая о весе внутреннего блока.
Если вы крепите внутренний блок на оконной раме
(1) Определите положение деревянных стоек, которые нужно
прикрепить к оконной раме.
(2) Прикрепите деревянные стойки к оконной раме, учитывая
вес внутреннего блока.
(3) Прикрепите монтажную пластину к деревянным стойкам,
пользуясь винтами-саморезами.
Если вы крепите внутренний блок к гипсокартону
(1) Воспользуйтесь крепежеискателем, чтобы определить
расположение стояков.
(2) Закрепите подвеску пластины на двух стояках.
• Если вы будете крепить эту пластину к бетонной стене с использованием
пробок из пластика, следите за тем, чтобы промежуток между стеной и
пластиной, создаваемый указанной пробкой, был не более 20 мм.
• Если в нужном вам месте нет двух стоек или расстояние между стойками не подходит для подвески пластины,
поищите их в других местах.
• Закрепите монтажную пластину, не допуская ее наклона в ту или иную сторону.
• Убедитесь, что стена может выдержать вес изделия. Если вы установите изделие в таком месте, которое
недостаточно прочное, чтобы выдержать вес изделия, то устройство может упасть и привести к травме.
Подсоединение электропроводов
Спецификация проводов
Подсоединение проводов
ПРИМЕЧАНИЕ
• Подключите питающий провод к дополнительному выключателю сети. Если какой-либо провод невозможно
подсоединить к источнику питания, его следует объединить с каким-либо проводом, контактное отверстие
которого ≥ 3 мм. ПРИМЕЧАНИЕ
ВНИМАНИЕ
ОСТОРОЖНО
Модель Питающий провод Соединительный провод
Предохранитель
GL
 09/12 3G, 1,0мм ² 5G, 1,0мм ² H07RN-F 20A
 18 3G, 1,5мм ²
2G, 0,75мм ² H05RN-F
3G, 1,5мм ² H07RN-F
25A
 24 3G, 2,5мм ²
3G, 2,5мм ² H07RN-F
2G, 0,75мм ² H05RN-F
Электромонтажные работы
(1) Выполняя электромонтажные работы и заземление, соблюдайте требования «технических стандартов для
электроустановок» и «правил монтажа электропроводок», предусмотренные законом Electricity Enterprises Act.
(2) Затягивайте винты на клеммной колодке усилием до 12кгс.см.
(3) Меры предосторожности, которые необходимо соблюдать при подключении проводов к клеммной колодке
 Перед подключением провода убедитесь, что контактная часть наконечника направлена вверх.
 Наконечник должен быть плотно затянут винтом.
- Плохой контакт может перегреваться и стать причиной возгорания.
Перевернуто
Наконечник
поврежден.
Наконечник перевернут
обратной стороной по
отношению к клемме.
Либо винт вставлен
неправильно, либо наконечник
плохо затянут винтом.
Провод не обжат
кольцевым контактом.
