32
Резка или развальцовка трубки
Наружный диаметр Крутящий момент (кгс • см)
ø6,35 мм 140~170
ø9,52 мм 250~280
ø12,70 мм 380~420
ø15,88 мм 440~480
ø19,05 мм 990~1210
ø22,23 мм 990~1210
Внутренняя выпускная трубка Соединительная трубка
Накидная гайка
Стена
Внутренний блок
Сливной шланг
У сливного шланга НЕ должно
быть наклона вверх
Конец сливного шланга не должен
находиться под водой
Сливной шланг не должен
резко изгибаться.
Между концом сливного
шланга и землей сохраняйте
просвет не менее 5 см.
Меньше,
чем 5 см
Не опускайте конец сливного
шланга в углубление.
Канавка

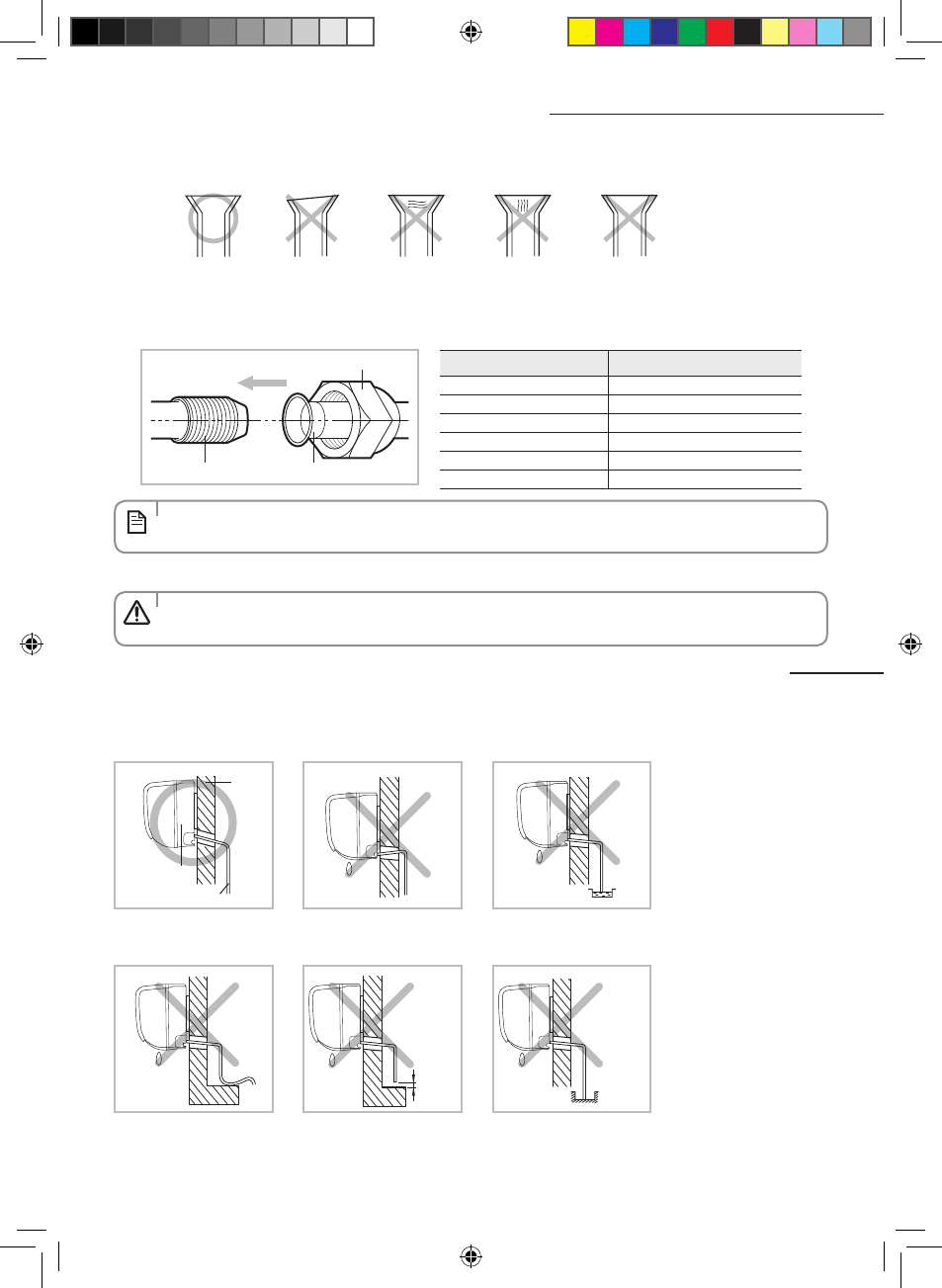

5. Проверьте, правильно ли вы развальцевали трубку (примеры неправильной развальцовки трубок даны ниже).
6. Выровняйте трубки, чтобы можно было их легко соединять. Затяните накидные гайки сначала руками, а затем
с помощью динамометрического ключа, прикладывая такие крутящие моменты:
7. Более подробная информация о подключении к наружному блоку и о продувке воздухом приведена на стр. 34 ~ 36.
Правильно Неравномерная
толщина
Трещины Повреждена
поверхность
Наклон
• Затяните накидную гайку динамометрическим ключом указанным способом.
Если накидная гайка будет затянута слишком туго, раструб может сломаться, и возникнет утечка газа хладагента.
Установка и присоединение сливного шланга внутреннего блока
При установке сливного шланга для внутреннего блока, проверьте, насколько адекватно сливается конденсат.
Пропуская сливной шланг сквозь отверстие в стене диаметром 65 мм, проверьте следующее:
• Чрезмерный крутящий момент может стать причиной утечки газа. В случае пайки трубок в трубку должен
нагнетаться азот (50 Па). Соединения должны быть доступными и удобными для обслуживания.
ПРИМЕЧАНИЕ
ОСТОРОЖНО
