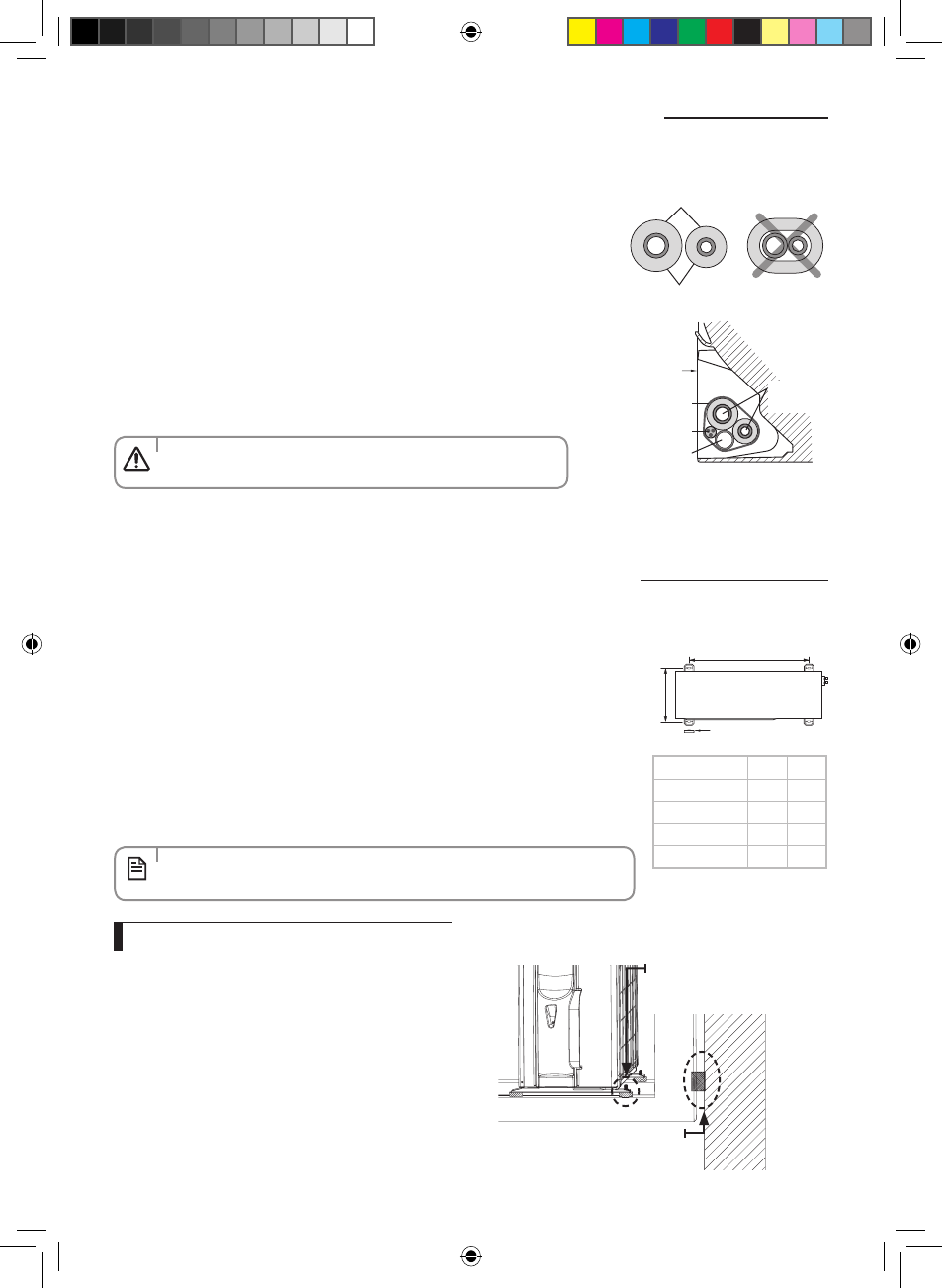

Крепление внутреннего блока по месту
изоляция
трубы
'X' мм
Резиновая подкладка
под ножку
'Y
' м
м
Выполняйте дальнейшие операции на том же месте, где перед этим проводилось
испытание на утечку газа.
После проверки системы на утечку газа, изолируйте трубки, шланги и провода.
Затем поместите внутренний блок на монтажную пластину.
1. Для минимализации проблем с конденсатом, на концы трубок, где
изоляции нет, намотайте вспененный изолирующий материал (как это
показано на рисунке).
2. Оберните трубки, провода и дренажный шланг виниловой лентой.
3. Аккуратно разместите пучки (трубок и монтажных проводов, а также
сливной шланг) в нижней части внутреннего блока так, чтобы они не
выступали за тыльную сторону внутреннего блока.
4. Навесьте с помощью крюка внутренний блок на монтажную пластину и
перемещайте этот блок вправо и влево, пока он надежно не встанет на
свое место
Установите наружный блок горизонтально на прочное основание, чтобы избежать
появления шума и вибрации, особенно при установке этого изделия рядом с соседями.
Если вы установите наружный блок там, где часто бывают сильные ветры, или на
большой высоте, крепите его к соответствующему основанию (на стене или на земле).
1. Расположите наружный блок так, как показано на верху этого блока, чтобы
выпускаемый воздух мог свободно выходить.
2. Закрепите наружный блок горизонтально на подходящем основании с помощью
анкерных болтов.
3. Если наружный блок будет подвергаться сильным ветрам, установите вокруг
него защитные экраны, иначе вентилятор может работать неправильно.
5. Оберните остальные трубки виниловой лентой.
6. Прикрепите эту трубку к стенке скобами с помощью зажимов
(поставляются по отдельному заказу).
монтажная
пластина
соединительные
провода
соединительные
трубы виниловая лента
сливной шланг • Убедитесь, что трубки не cмещаются, когда вы устанавливаете
внутренний блок на монтажную пластину.
Крепление наружного блока по месту
Модель X Y
 07/09 453 254
 12 507 292
 18 602 310
 24 660 340
• Убедитесь, что стены в состоянии выдержать вес
стеллажа и наружного блока;
• Устанавливайте стеллаж как можно ближе к
колонне;
• Установите необходимые изолирующие
прокладки, чтобы снизить шум и остаточную
вибрацию, передаваемую наружным блоком
стене.
Установка наружного блока на стену с
применением стеллажа
Мягкая резина предусмотрена для исключения
передачи вибрации от стеллажа к стене.
(С изделием не поставляется).
Предназначено для исключения
передачи остаточной вибрации от
наружного блока к стеллажу.
(С изделием не поставляется).
• Подложите резиновые подкладки под ножки, чтобы избежать
образования шума и вибрации.
ПРИМЕЧАНИЕ
ОСТОРОЖНО
Русский-48
