2 . Откройте внешнюю панель внутреннего блока
3 . Открутите винт, держащий крышку разъема.
4 . Пропустите соединительный провод через тыльную сторону внутреннего блока и подключите провод к
клеммам. (См. рисунок ниже)
• На каждом проводе нанесен соответствующий ей номер клеммы.
5 . Пропустите второй конец провода в отверстие диаметром 65 мм в стене.
6 . Закройте крышку клеммной колодки, туго закрутив винт.
7 . Закройте переднюю решетку.
8 . Снимите крышку клеммной колодки на стенке наружного блока.

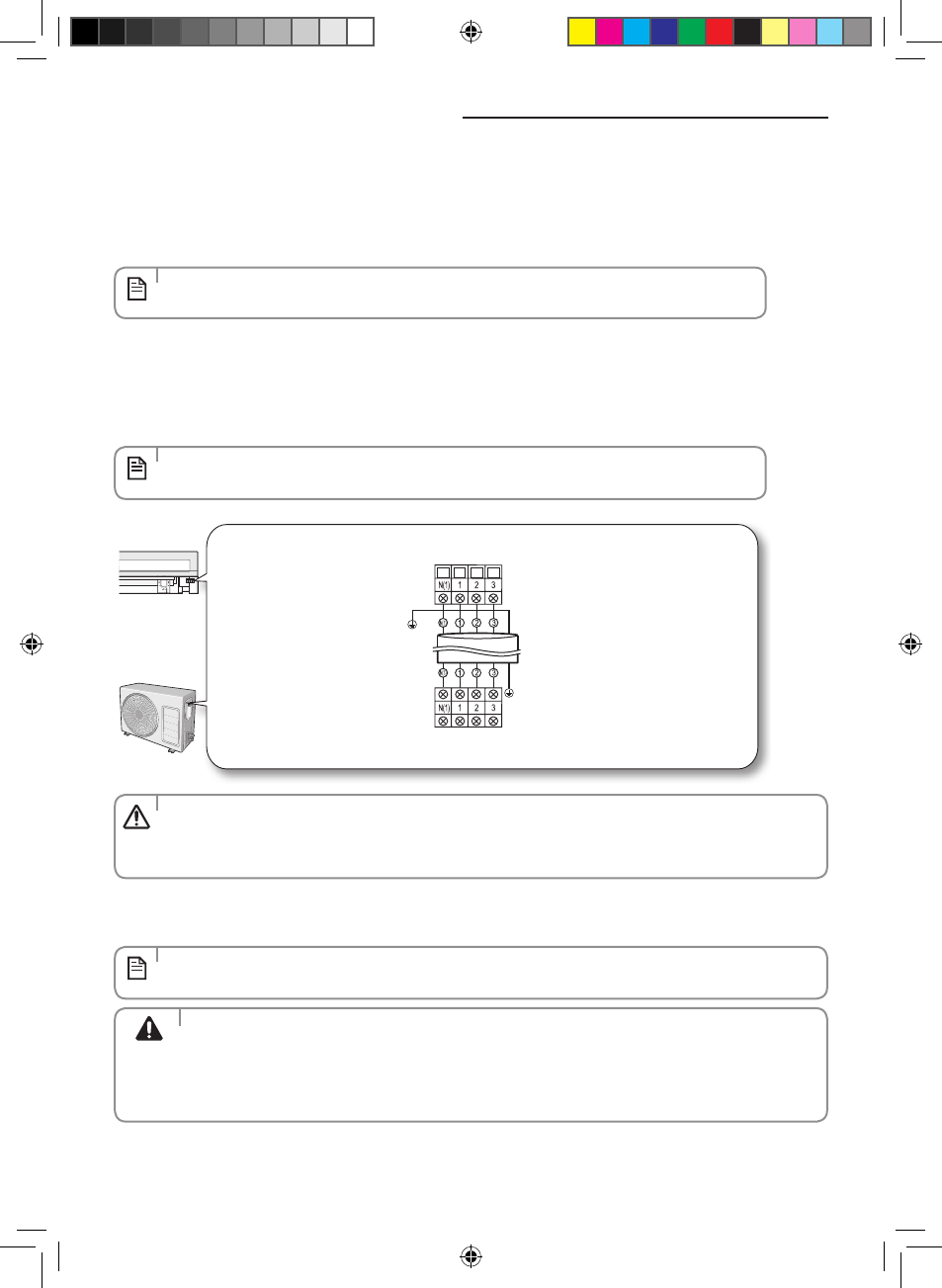

9. Подсоедините провода к клеммам как показано на рисунке.
• На каждом проводе указан номер соответствующей ей клеммы.
Внутренний блок
Наружный блок
• Также круглые клеммные зажимы должны соответствовать размеру винта в клеммной коробке.
• Осторожно. После соединения проводов, проверьте тщательно, чтобы номера клемм внутреннего и
наружного блоков совпадали.
• Необходимо прокладывать провод питания и провод связи отдельно, им нельзя находиться в одном кабеле.
10. Подсоедините заземляющий провод к заземляющему выводу.
11. Аккуратно закройте крышку клеммной панели с помощью винтов.
• Если вы живете в России и Европе, проконсультируйтесь с уполномоченным поставщиком, как определить
полное сопротивление источника электропитания, прежде чем монтировать устройство.
• Выполняйте плотное соединение проводов, так, чтобы провода нельзя было легко вытянуть.
(Если провода не закреплены хорошо, они могут выгореть).
• Cоедините провода согласно цветовым кодам по электрической схеме.
• Провод питания и соединительный провод должны выбираться в соответствии со спецификацией,
приведенной на стр. 37.
Подсоединение кабелей
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ОСТОРОЖНО
Внутренний блок
Наружный блок
Провод заземления
(Зеленый/Желтый)
Провод заземления
(Зеленый/Желтый)
ПРЕДУПРЕЖДЕНИЕ ОБ
УГРОЗЕ ЗДОРОВЬЮ
И ЖИЗНИ
