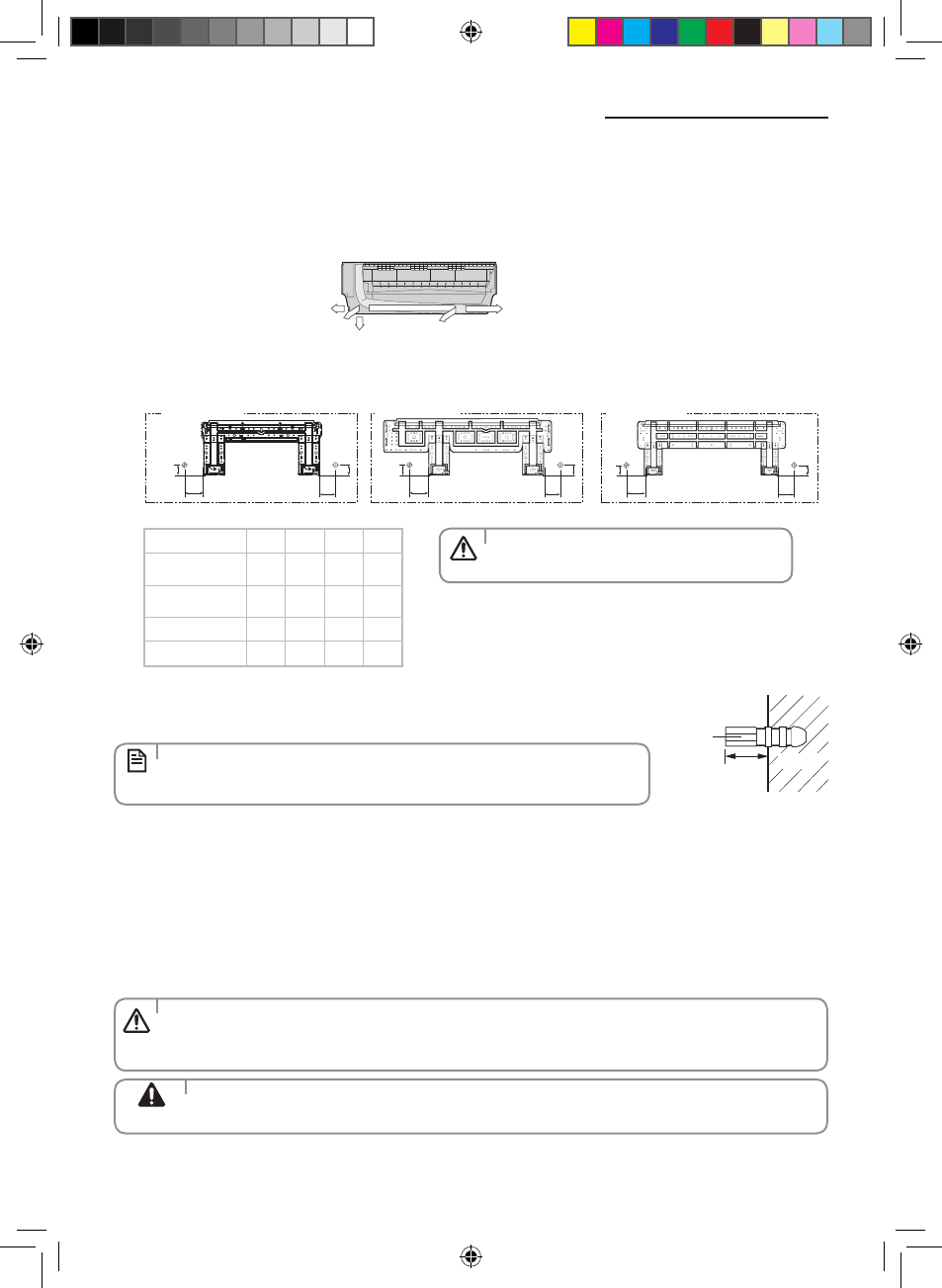

Закрепление монтажной пластины
Выбор направления сливного шланга зависит от того, где вы хотите установить внутренний блок.Поэтому прежде чем
крепить монтажную пластину к стене или к оконной раме, необходимо определить положение отверстия диаметром
65 мм, через которое будут пропускаться провода, трубки и шланг, соединяющие внутренний блок с наружным.
При установке на стену, трубки и провода могут подводиться:
A
C
B
D
D
Направление трубки
1. Определите положение отверстия для трубки и сливного шланга как показано на рисунке, и просверлите
отверстие внутренним диаметром 65 мм так, чтобы оно слегка наклонялось вниз.
• Справа (A)
• Слева (B)
• Снизу_справа (С)
• С тыльной стороны_справа
или слева (D)
Стена
<20 мм
Пробка из
пластика
2. Закрепите внутренний блок.
Если вы крепите внутренний блок к стене
(1) Прикрепите монтажую пластину к стене, не забывая о весе внутреннего блока.
Если вы крепите внутренний блок на оконной раме
(1) Определите положение деревянных стоек, которые нужно прикрепить к оконной раме.
(2) Прикрепите деревянные стойки к оконной раме, учитывая вес внутреннего блока.
(3) Прикрепите монтажную пластину к деревянным стойкам, пользуясь винтами-саморезами.
Если вы крепите внутренний блок к гипсокартону
(1) Воспользуйтесь крепежеискателем, чтобы определить расположение стояков.
(2) Закрепите подвеску пластины на двух стояках.
• Если вы будете крепить эту пластину к бетонной стене с использованием
пробок из пластика, следите за тем, чтобы промежуток между стеной и
пластиной, создаваемый указанной пробкой, был не более 20 мм.
• Если в нужном вам месте нет двух стоек или расстояние между стойками не подходит для подвески
пластины, поищите их в других местах.
• Закрепите монтажную пластину, не допуская ее наклона в ту или иную сторону.
• Убедитесь, что стена может выдержать вес изделия. Если вы установите изделие в таком месте, которое
недостаточно прочное, чтобы выдержать вес изделия, то устройство может упасть и привести к травме.
• После того, как вы выберите направление
трубки, просверлите только одно отверстие.
(Блок : мм)
Модель
A
B
C
D
07,
AR09HP
36
60
65
36
AR09HQ
12
36
120
81
36
18
36
190
81
36
24
33
110 110
33
B
A
D
C
B
A
D
C
B
A
D
C
Отверстие для
трубки (Ø65мм)
Отверстие для
трубки (Ø65мм)
Отверстие для
трубки (Ø65мм)
ПРИМЕЧАНИЕ
ОСТОРОЖНО
ОСТОРОЖНО
ПРЕДУПРЕЖДЕНИЕ ОБ
УГРОЗЕ ЗДОРОВЬЮ
И ЖИЗНИ
