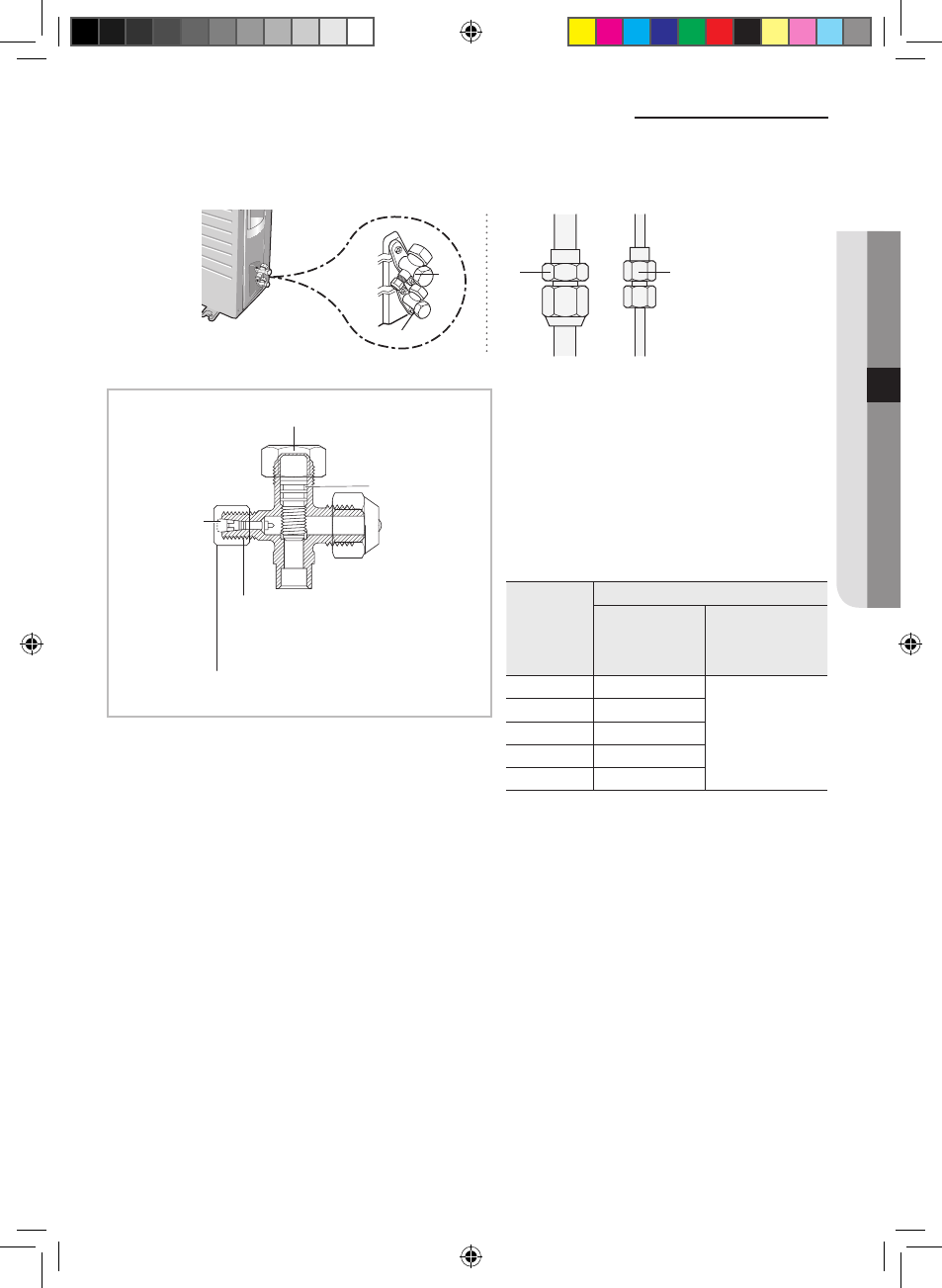

Выполнение проверок на утечку газа
C D A
B
Убедитесь, что проверка на утечку газа выполнена до завершения процесса установки (до прокладки соединительных
трубок и шланга между внутренним и наружным блоками, до изоляции электропроводов, шланга и трубок и до
крепления внутреннего блока к монтажной пластине).
Чтобы проверить отсутствие утечек газа на наружном блоке,
Проверьте вентили А и В с помощью детектора утечки.
Чтобы проверить отсутствие утечек газа на внутреннем
блоке, Проверьте накидные гайки C и D с помощью детектора
утечки.
Испытание на герметичность азотом (до открывания вентилей) (R-410A:AR**HQ***)
Чтобы обнаружить наличие основных утечек хладагента, монтажник до создания вакуума и рециркуляции
хладагента R-410A обязан проверить на герметичность всю систему азотом (пользуясь баллоном с редуктором) под
давлением выше 40 бар (показание на манометре).
Испытание на герметичность хладагентом R-410A (после открывания вентилей)
Перед открыванием вентилей выпустите из системы весь азот и создайте вакуум в соответствии с указаниями,
приведенными на стр. 44~46.
После открывания вентилей проверьте утечку с помощью детектора утечки хладагента.
Откачка (перед отключением соединительных трубок хладагента для ремонта блока, удаления или избавления).
Откачка – это операция, предназначенная для сбора хладагента со всей системы наружного блока.
Эта операция должна осуществляться до отсоединения трубок хладагента, чтобы не допустить утечки хладагента в
атмосферу.
 Закройте вентиль жидкости универсальным гаечным ключом.
 Включите систему на охлаждение вентилятором, работающим на высокой скорости. (Немедленно включится
компрессор, если после его последней остановки прошло 3 минуты).
 Через 2 минуты работы закройте тем же ключом вентиль всасывания.
 Выключите систему и отключитесь от сети электропитания.
 Отсоедините трубки. После отсоединния, защитите вентили и концы трубок от пыли.
 Компрессор может повредиться, если он будет работать при отрицательном давлении всасывания.
Деталь для проверки внутреннего блока
Сила крутящего момента для
заглушки (обратитесь к таблице)
Заправляющий
золотник
Шпиндель
R-22: Диаметр винта - 7/16-20UNF
R-410A: Диаметр винта - 1/2-20UNF
Сила крутящего момента для крышки сервисного
отверстия для заправки (обратитесь к таблице)
Деталь для проверки наружного блока
 Перед проверкой на утечку, с помощью
динамометрического ключа закройте заглушку
сервисного вентиля. (Сила закручивания каждого
диаметра должна соблюдаться, плотно закрутите
заглушку, чтобы предупредить течь).
 Чтобы проверить, имеется ли утечка, введите
инертный газ в трубы, соединенные к внутреннему/
наружному блоку и проверьте часть соединения
внутреннего/наружного блоков с помощью
мыльного раствора или специальной жидкости для
выявления утечки газов.
Внешний
диаметр
(мм)
Сила закручивания
Заглушка (N•м)
Крышка
сервисного
отверстия для
заправки (N•м)
ш 6.35 20 ~ 25
10 ~ 12
ш 9.52 20 ~ 25
ш12.70 25 ~ 30
ш15.88 30 ~ 35
ш19.05 35 ~ 40
( 1 N•м = 10 kgf•cм )
Русский-47
