Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 1,6кН
5.5.3 Потенциометры в составе ARI-PACO 1,6 D
5.5.3.1 Установка потенциометра
- Закрепить анкерные болты.
- Узел потенциометра в сборе закрепить на анкерных болтах и зафиксировать с
помощью двух винтов и прокладочных шайб.
- Одеть на вал шестерню, затянуть винт со стороны шестерни с пом. шестигр. 1,5 мм.
- Отвернуть винты клеммника и кабель от потенциометра с помощью пайки соединить
с клеммами 11,12 и 13.
- После соединения клеммной колодки с потенциометром зафиксировать
соединительный кабель. Запрещается прокладка и крепление кабеля на подвижных
элементах конструкции и на опасных участках.
5.5.3.2 Регулировка потенциометра
Внимание !
- Установку производить только на полностью обесточенном приводе!
(Откл. питание и предусмотр. защиту от несанкц. подачи напряжения ).
Список деталей
2 шт.
Анкерный болт
2 шт.
Винт
2 шт.
Подкладочная шайба
1 шт.
Хомут
1 шт.
Блок потенциометра (в сборе) состоит из:
1 шт привод
1 шт потенциометр
1 шт кабели

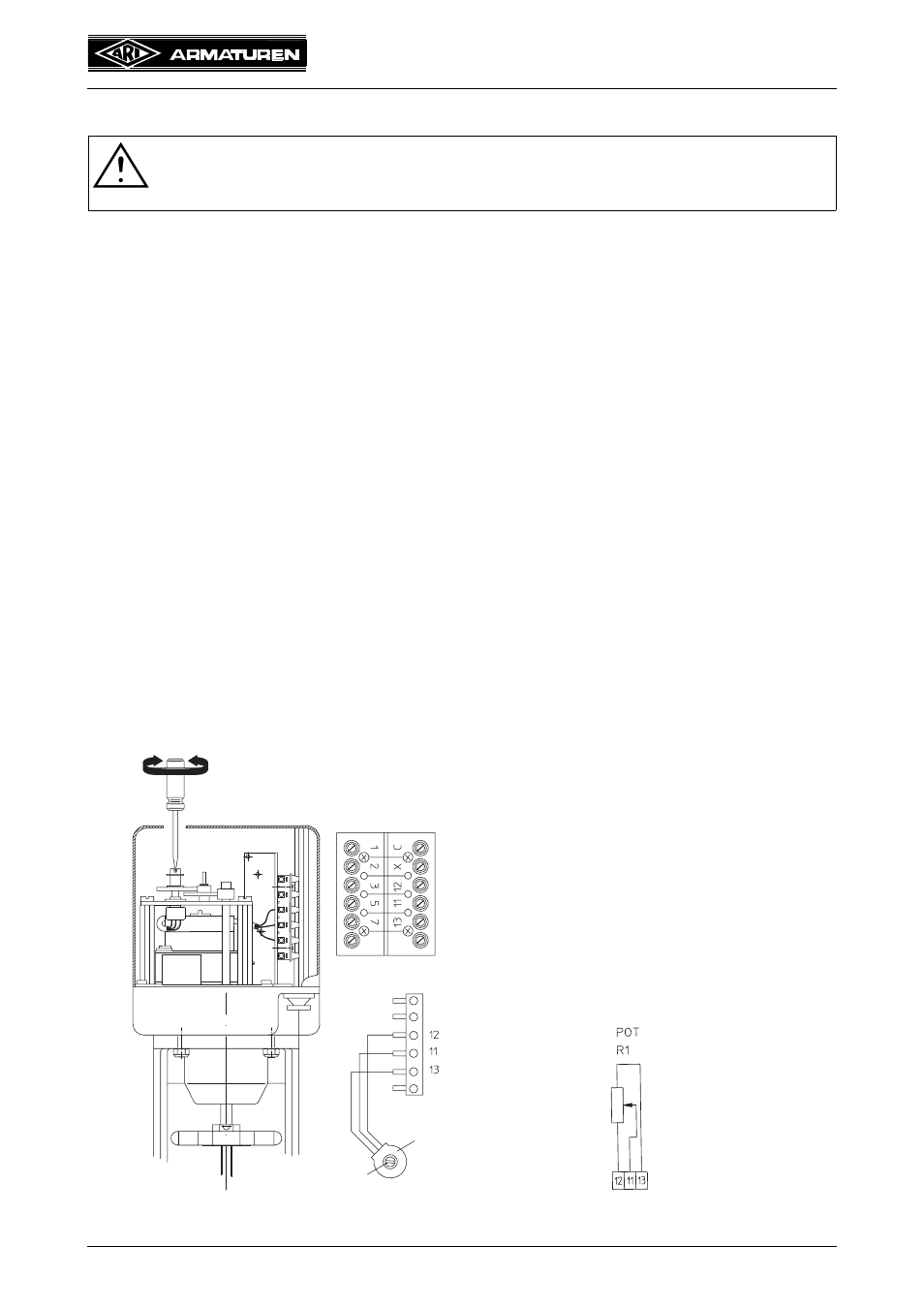

Рис. 11
На оси потенциометра с помощью
отвертки выставить нулевую точку.
Нулевая точка
⇒
левый стопор
потенциометра, вал привода выпущен
на максимальную длину.
Между клеммой 11 (коричневый кабель)
и клеммой 12 (серый кабель) должно
быть 0 Ом.
- Выполнив электрическое подключе-
ние, осторожно установкить колпак и
затянуть два винта с потайными
головками.
Рис. 12
серый
коричн
.
синий
