Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 1,6кН
5.3 Информация по монтажу и установке на арматуру
Если клапан уже смонтирован в системе, то перед началом монтажа привода
необходимо проследить за тем, чтобы в клапане не было разницы давления.
При необходимости закрыть задвижку или выключить насос.
5.3.1 Установка на арматуру ARI-PACO 1,6 kN

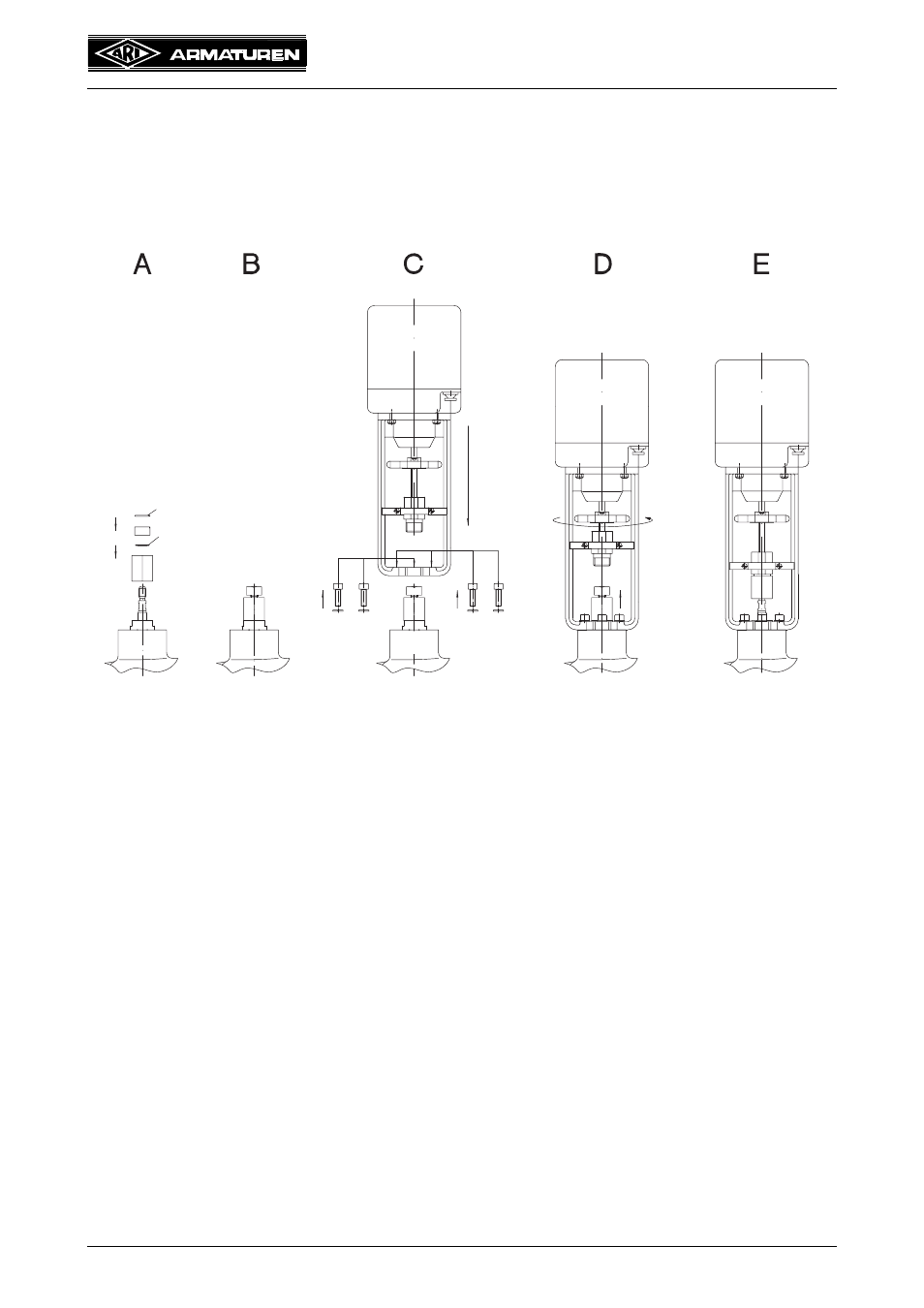

Рис. 4
Порядок монтажа привода на установленной арматуре:
- Вывернуть винт стопора трансмиссии от смещенеия.
- Шток клапана по длине хода установить в среднее положение.
Рис. A:
- Трансмиссию продвинуть на шпиндель клапана.
Рис. B:
- Резьбовую втулку клапана с зубчатым колесом навернуть на шпиндель
и зафиксировать с помощью винта с внутренним шестигранником.
Рис. C:
- Блок привода установить на клапане. Трансмиссия устанавливается в
рабочее положение.
- С помощью двух шестигранных винтов (M8 x 22) и двух пружинных
шайб закрепить привод на арматуре.
Рис. D:
- Вращать маховик фиксатора, пока он не окажется на резьбовой втулке.
- Затянуть гайку трансмиссии ключом(SW30), удерживая однговременно
ключом (SW24) контрайку от проворота.
Рис. E:
- Перевести привод в конечные положения и убедиться, что препятствий
не возникает.
- Обеспечить электрическое питание (см. 5.4 ).
шайба
повернуть
шплинт
