стр. 16
0040506001 1811
Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 1,6кН

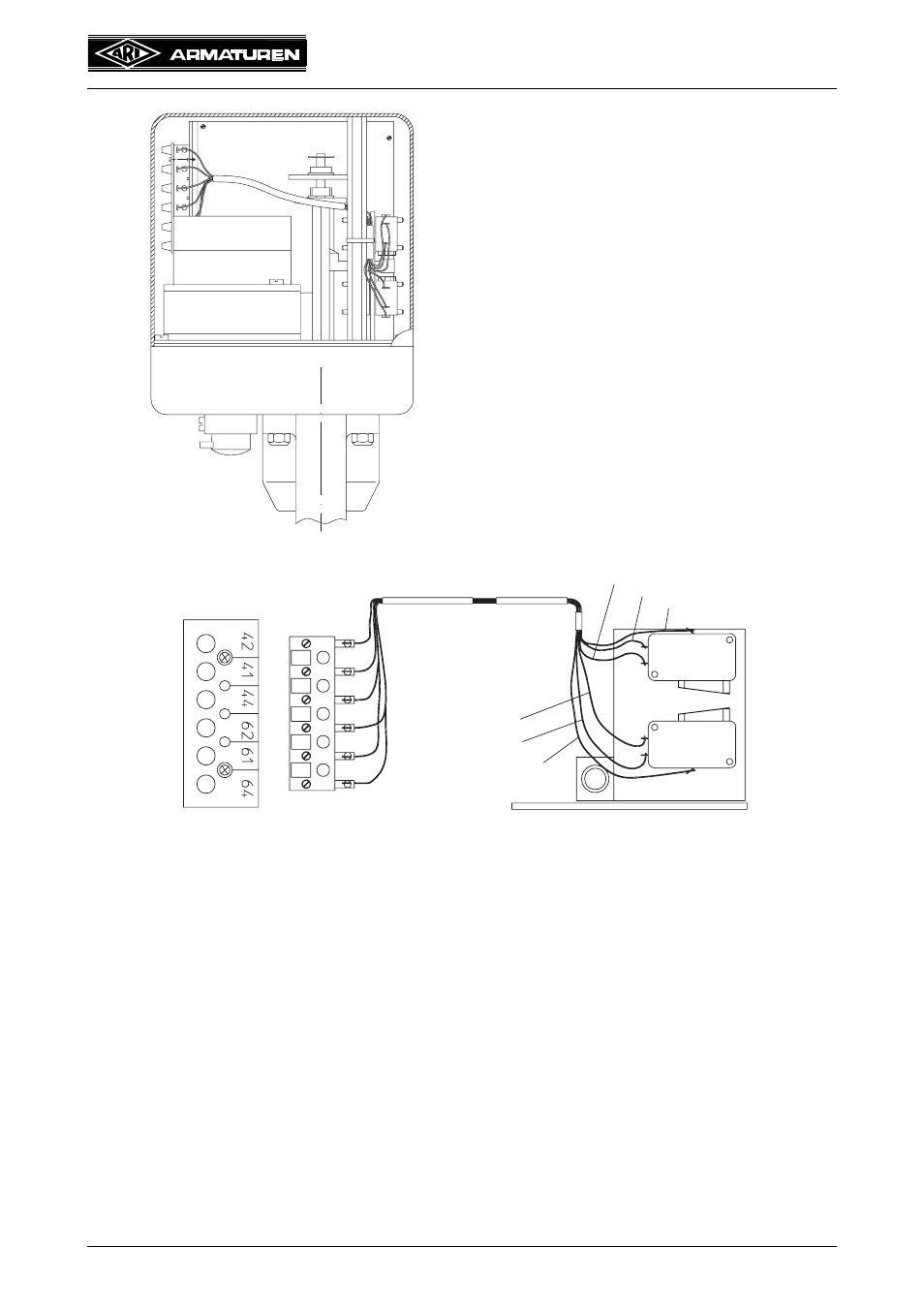

Рис. 9
- Смонтировать концевые выключатели
и установить предохранительные
стопорные кольца.
- верхний концевой выключатель -
клеммы 61, 62 и 64,
- нижний концевой выключатель -
клеммы 41, 42 и 44.
- Клеммная колодка и клеммник
крепятся саморезами.
- После монтажа соединения от
клеммной колодки до концевиков
закрепить кабель. Запрещается
прокладк
- а кабеля по подвижным элементам и
на опасных участках.
- Электроподключение, как на рис. 9
Рис. 10
синий
черный
верый
красн.
белвый
коричн.
синий
сервый
черный
красн.
коричн
.
белый
