Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 1,6кН
5.4 Электроподключение

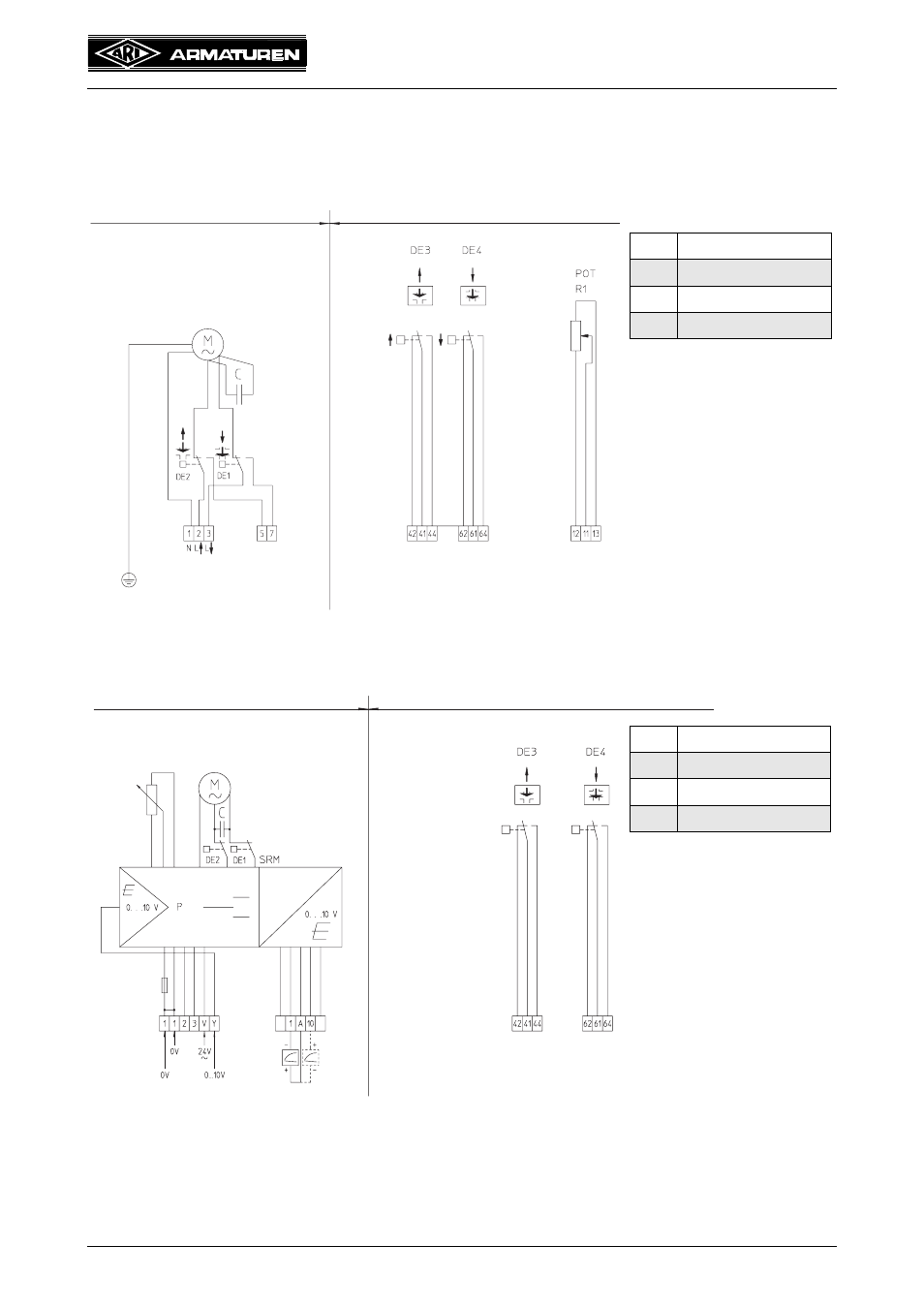

5.4.1 Схема подключения ARI-PACO 1,6 D
Рис. 5
5.4.2 Схема подключения ARI-PACO 1,6 Y
Рис. 6
В целях обеспечения электромагнитной совместимости рекомендуется кабель
потенциометра и для входящих сигналов сделать экранированным.
DE
Редуктор
POT Потенциометр
M
Мотор
C
Конденсатор
стандарт
Принадлежности
DE
Редуктор
M
Двигательr
C
Конденсатор
SRM Датчик положения
стандарт
Принадлежности
