Инструкция по монтажу и эксплуатации
CONA
®
S - Поплавковый конденсатоотводчик
5.5 Установочное положение
(см. Рис. 3 и Рис. 5 стр. 12)
Поплавковый конденсатоотводчик может устанавливаться как на вертикальных, так
и на горизонтальных трубопроводах. При заказе следует указать направление
потока.
При отсутствии информации об установочном положении конденсатоотводчик
поставляется в расчете на вертикальную установку.
Последующее изменение установочного положения возможно (см. пункт 7.2)
Отводчик следует монтировать таким образом, чтобы шаровой поплавок
(поз. 24.16) всегда работал в вертикальном направлении.
5.5.1 Варианты установки
Внимание!
Болтовое соединение на кожухе (поз.16) для маятникового провода
(поз. 52) должна быть направлена вверх!

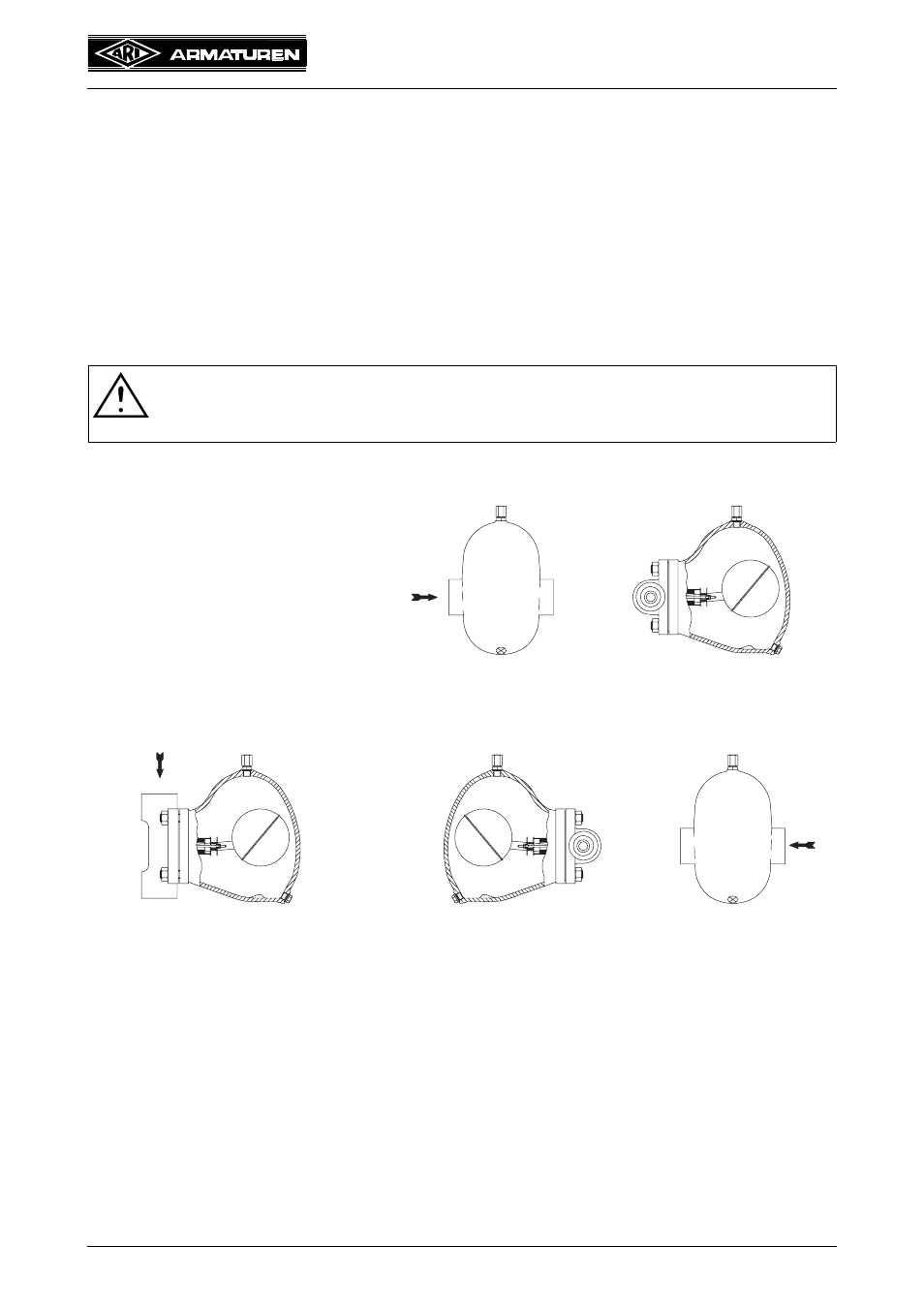

Рис. 3
Горизонтальное положение:
Горизонтальное положение:
Вертикальное положение (стандарт):
Подвод сверху
Подвод слева
Подвод справа
