стр. 10 Вып. 0040805002 1404
Инструкция по монтажу и эксплуатации
CONA
®
S - Поплавковый конденсатоотводчик

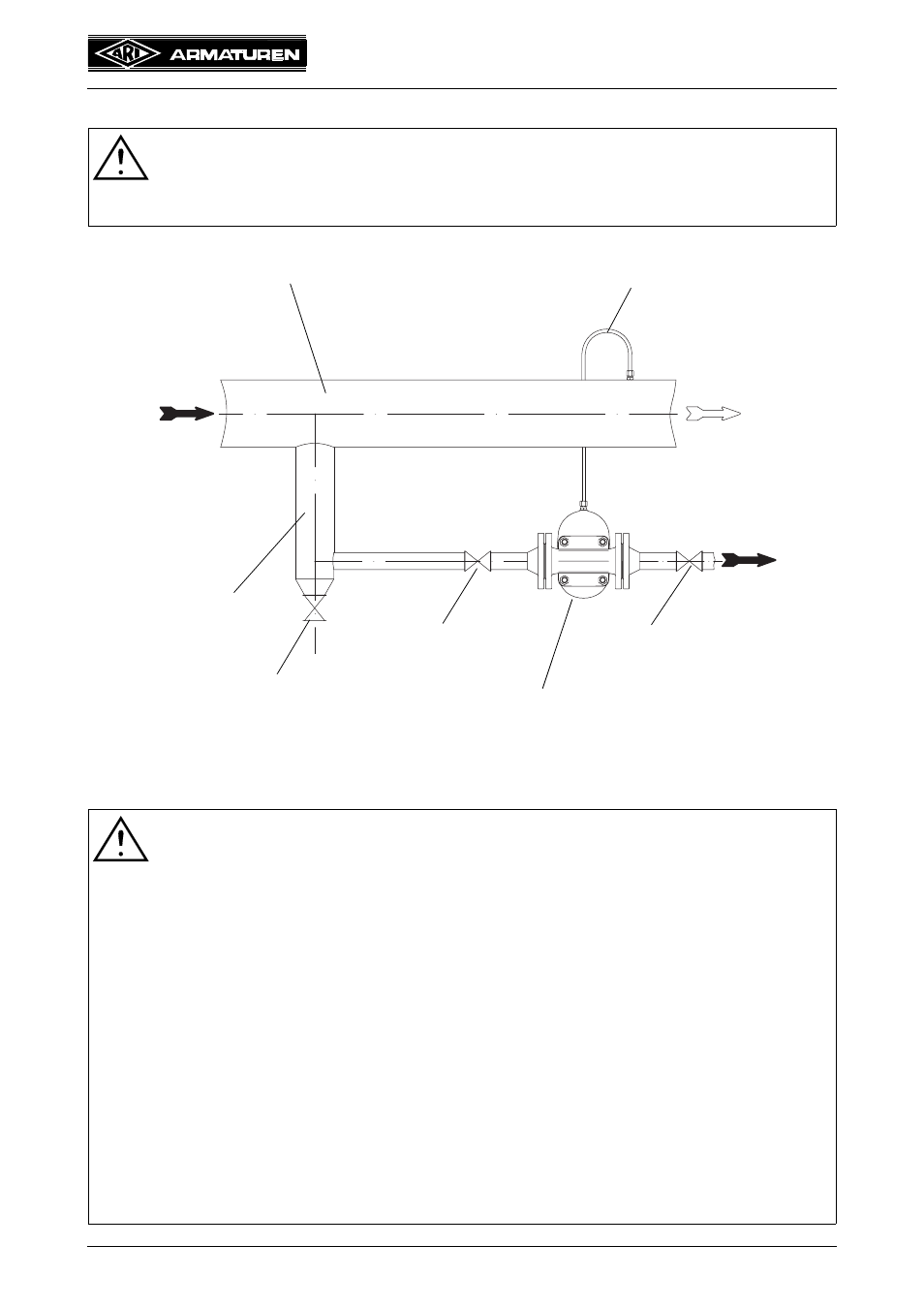

5.5.2 Монтаж компенсационной линии
6.0 Ввод в эксплуатацию
Внимание!
Монтаж маятникового провода рекомендуется для всех случаев
эксплуатации в компрессорных устновках, особенно в
горизонтальном положении.
Ðèñ. 4
Внимание !
- Перед вводом в эксплуатацию следует проконтролировать материал,
давление, температуру и направление потока.
- Следует придерживаться региональных правил техники безопасности.
- Осадок в трубопроводе и в оборудовании (например, грязь, окалина и т.
п.) может привести к разгерметизации или к повреждениям.
- При эксплуатации с высокими (> 50 °С) или низкими (< 0 °C)
температурами сред существует опасность травмирования при
прикосновении к арматуре.
В случае необходимости установите предупреждающие таблички или
изоляцию!
Перед вводом в эксплуатацию новой установки или повторным вводом в
эксплуатацию имеющейся установки после ремонтных работ или
переналадки следует удостовериться в том, что:
- все работы завершены в соответствии с предписаниями!
- оборудование правильно настроено,
- установлены защитные приспособления.
Трубопровод с рабочей средой
Пар, воздух
Труба для сбора
Компенсационная линия
для возврата газообразной среды
Конденсат
Поплавковый конденсатоотводчик
горизонтальное положение
Пар, воздух
или газ
с конденсатом
или газ
Грязеотводник
Запорная Запорная
конденсата
арматура арматура
