стр. 12
Вып. 0040805002 1404
Инструкция по монтажу и эксплуатации
CONA
®
S - Поплавковый конденсатоотводчик
7.2 Изменение установочного положения
(см. Рис. 1- Рис. 2 стр. 5 и Рис. 3 стр. 9)
- Установить корпус (поз. 1) в необходимое положение, учитывая направление
потока.
- Сняв кожух (поз. 16), повернуть полый винт (поз. 24.10) на полоборота.
- Регуляторы (поз. 24) соответственно повернуть на 90° в требуемое положение.
- Закрутить полый винт (поз. 24.10), придерживая сопловую часть (поз. 24.11).
- Проверить уплотнение корпуса (поз. 17), при необходимости заменить.
- Установить кожух (поз. 16), при этом запорный винт (поз. 50) направлен наискось
вниз.
- Установить шестигранные гайки (поз. 28), как описано в пункте 7.5, и затянуть
крест-накрест.
- Трубу компенсационной линии снова присоединить к соединению маятникового
провода (поз. 52).
Внимание!
Соединение компенсационной линии (поз. 52) на кожухе (поз. 16)
должно быть направлено вверх !

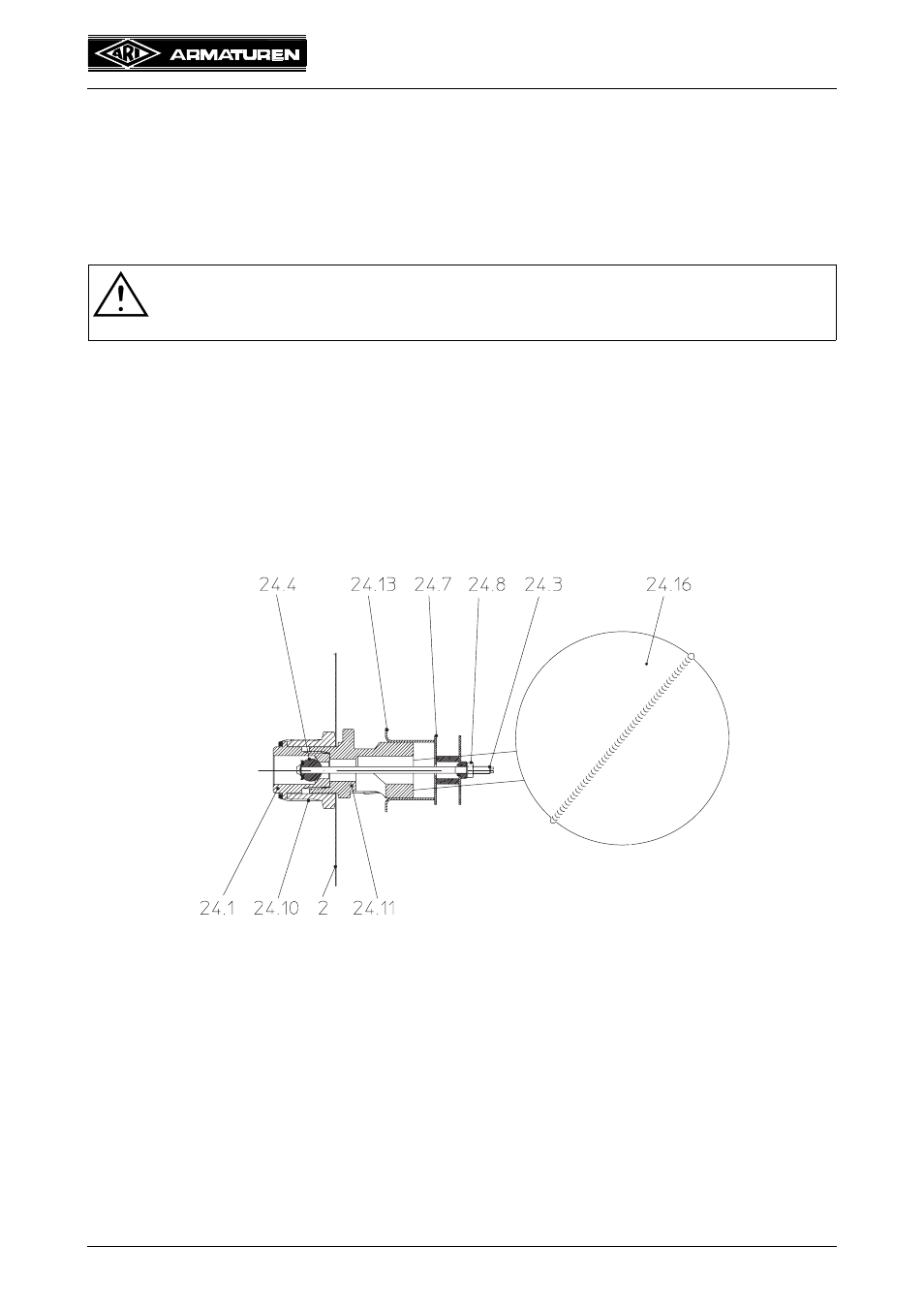

Рис. 5: Поплавковый конденсатоотводчик в комплекте
