S - Поплавковый конденсатоотводчик
7.3 Дренажный и ручной воздушный клапан (опция)
(см. Рис. 1 стр. 5 и Рис. 6)
7.4 Резьбовое соединение для монтажа компенсационной линии
(см. Рис. 4 стр. 10)
Внимание!
Наружу выходит находящаяся под давлением среда!
Соблюдайте пункт 2.2!
С помощью дренажного клапана, путем открытия
нажимного винта (поз. 46.1), можно удалять грязь или
конденсат, скопившиеся в кожухе (поз. 16). При
открытии придерживайте продувочный клапан (поз. 46).
Наряду с этим, через ручной воздушный клапан (поз.
51), путем открытия нажимного винта (поз. 51.1), можно
удалять скопившиеся инертные газы.
Выполняя вышеописанные работы, необходимо
соблюдать общие инструкции по технике безопасности,
при необходимости, следует установить устройства,
предохраняющие от ожогов и ранений.
При монтажных и эксплуатационных работах
соблюдайте указания, данные в пункте 7.5.

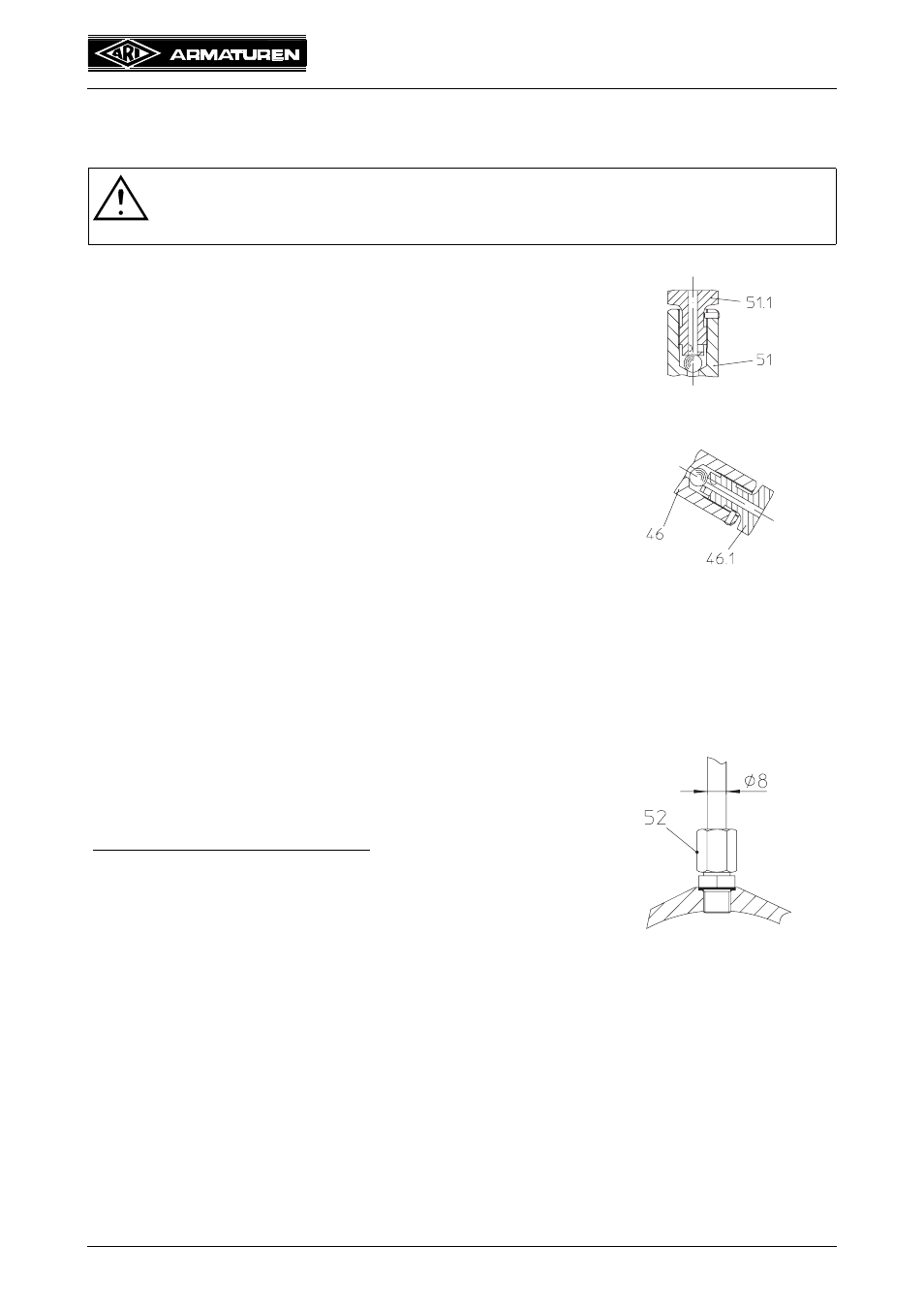

Рис. 6
Предусмотрена возможность подключения
компенсационной линии к соединению (поз. 52) для
возврата инертных газов обратно в систему.
При монтаже дополнительного оборудования следует
соблюдать указания, данные в пункте 7.5
Труба компенсационной линии
Соединение Ermeto: внешняя труба -Ø 8 мм.
В комплекте поставки соединение Ermeto закупорено
стальным шариком диаметром 12 мм.
При монтаже компенсационной линии шарик следует
удалить.
Рис. 7
