5.2 Требования к месту установки
Место установки должно быть легко доступно и предусматривать достаточно
свободного пространства для обслуживания и демонтажа сервопривода. Перед и
после клапана следует установить ручные запорные клапаны, что позволит
производить техническое обслуживание и ремонт регулировочного клапана без
необходимости опорожнения всей системы. Предпочтительно устанавливать
регулировочный клапан вертикально, приводом вверх. Наклонный и горизонтальный
монтаж без дополнительных опор допускается только, если привод обладает
небольшим собственным весом.
Однако привод должен быть смонтирован таким образом, чтобы обе распорных
стойки и поперечина располагались в одной вертикальной плоскости друг над другом.
Допустимый вес привода при горизонтальном монтажном положении (применительно
к положению шпинделя) без опоры:
65 кг для DN 300-500
Для защиты сервопривода от избыточного нагрева трубопроводы следует
заизолировать. При этом оставьте достаточно места для обслуживания уплотнения
шпинделя.
В целях обеспечения безупречной работы клапана трубопровод должен быть прямым
как перед клапаном (на длину не менее 2 х DN), так и после клапана (на длину не
менее 6 х DN).
5.3 Информация по монтажу и демонтажу привода
Обычно клапан поставляется в комплекте с уже установленным сервоприводом.
Монтаж и демонтаж приводов на оборудовании, уже находящемся в эксплуатации,
под рабочим давлением и при рабочей температуре, недопустим. При
переоборудовании или техническом обслуживании монтаж привода производится в
соответствии с руководством по его эксплуатации.
При выполнении монтажных работ не допускайте вращения затвора, находящегося
под давлением, в седле.
При установке сервопривода в рамках модернизации соблюдайте максимально
допустимое для клапана перестановочное усилие:

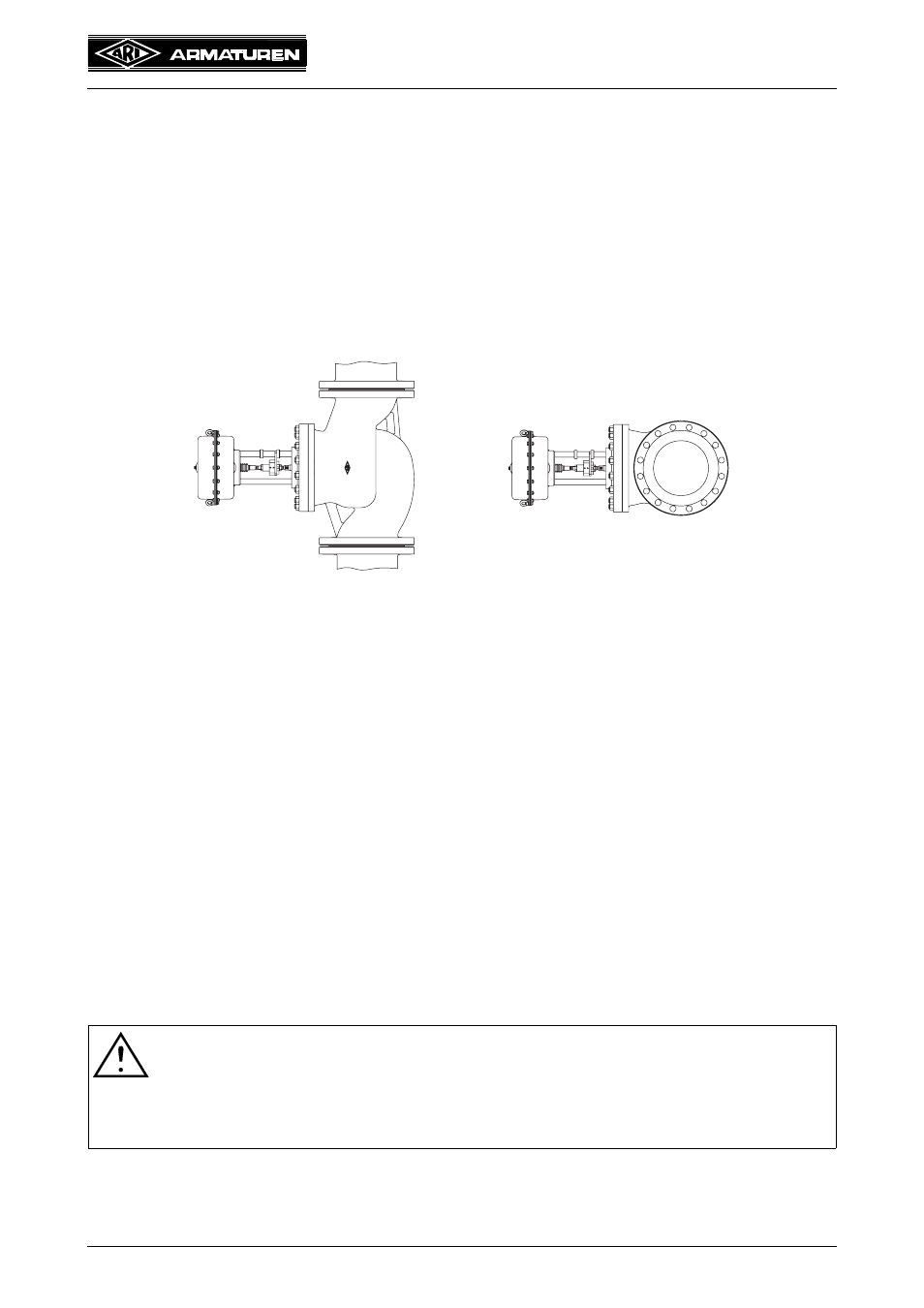

рис. 5: вертикальный трубопровод
рис. 6: горизонтальный
трубопровод
ВНИМАНИЕ !
В случае сильфонных клапанов при установке или снятии привода не
допускайте смещения шпиндельного блока, чтобы не повредить
сильфон.
(Зафиксируйте шпиндель от проворачивания гаечным ключом!)
200 кН для DN 300-500
