7.2 Замена внутренних компонентов
7.2.1 Замена затвора и шпинделя
- Снимите привод. (См. руководство по эксплуатации сервопривода!)
BR425:
- Ослабьте гайки (поз. 11).
- Снимите корпус сальника (поз. 7).
- Ослабьте гайки (поз. 18) примерно на 2-3
оборота.
- Выньте затвор (поз. 3) со шпинделем (поз. 5).
- Вытолкните штифт (поз. 4) с помощью стержня.
- Отвинтите затвор (поз. 3).
Примечание:
В некоторых моделях шпиндель зафиксирован
в одной точке сваркой, которую необходимо
удалить с помощью ручного шлифовального
аппарата .
- Соедините новые детали, просверлите и закрепите штифтом.
- Замените плоское уплотнение (поз. 9).
- Сборку производите в обратном порядке.
- Закрепите гайки (поз. 11) и затяните их крест-накрест.
(Момент затяжки см. пункт 7.3.1)
BR426:
Замена затвора и шпинделя в модели с сильфоном (BR426) описана в пункте 7.1.3.
ВНИМАНИЕ !
Перед демонтажем оборудования обратите внимание на пункты
10.0 и 11.0.

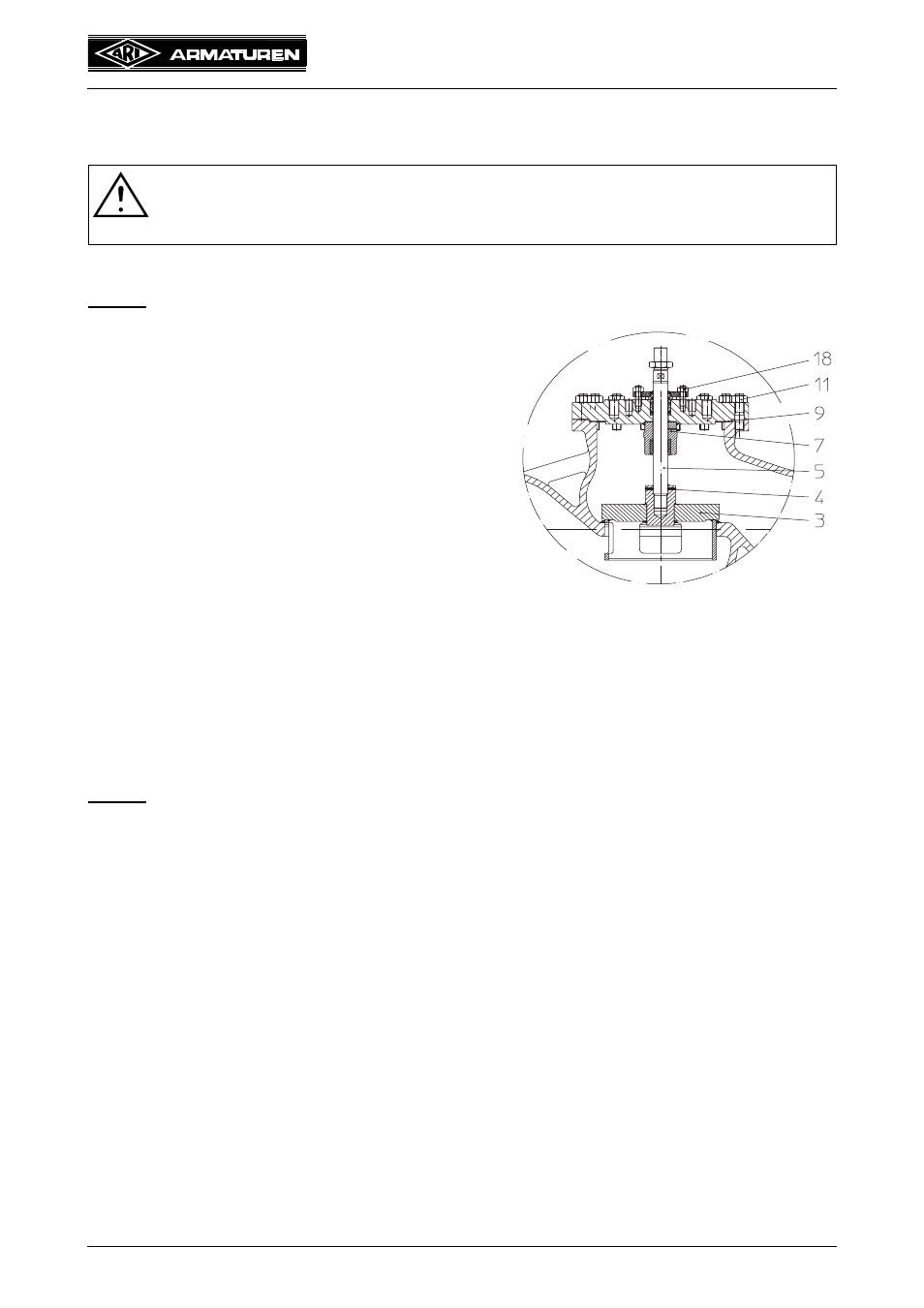

рис. 11
