ред. 0040314001 0410
стр. 13
Руководство по монтажу и эксплуатации
Проходные регулировочные клапаны - STEVI
®
425/426
7.1.3 Модель с сильфоном
Утечка в области шпинделя указывает на дефект встроенного сильфона (поз. 20.3).
Сначала можно попытаться восстановить герметичность путем легкого дозатягивания
резьбового соединения (поз. 20.29).
В случае замены шпиндель и сильфон (поз. 20.3) всегда заменяются вместе.
Замена сильфонного блока:
- Снимите привод.
(См. руководство по эксплуатации
сервопривода!)
- Ослабьте гайки (поз. 11).
- Снимите сильфонную насадку (поз. 20).
- Ослабьте гайки (поз. 20.29) примерно на 2-3
оборота.
- Выньте блок шпинделя/сильфона (поз. 20.3)
из сильфонного корпуса (поз. 20.1.).
- Вытолкните штифт (поз. 4) с помощью
стержня.
- Отвинтите затвор (поз. 3).
- Соедините новые детали, просверлите и
закрепите штифтом.
- Замените плоские уплотнения
(поз. 20.19 и 9).
- Сборку производите в обратном порядке.
- Закрепите гайки (поз. 11) и затяните их крест-
накрест. (Момент затяжки см.
пункт 7.3.1)
- Поэтапно и равномерно затяните гайки (поз.
20.29) до полной герметизации сальниковой
набивки (поз. 20.10).
ВНИМАНИЕ !
Перед демонтажем оборудования обратите внимание на пункты
10.0 и 11.0.

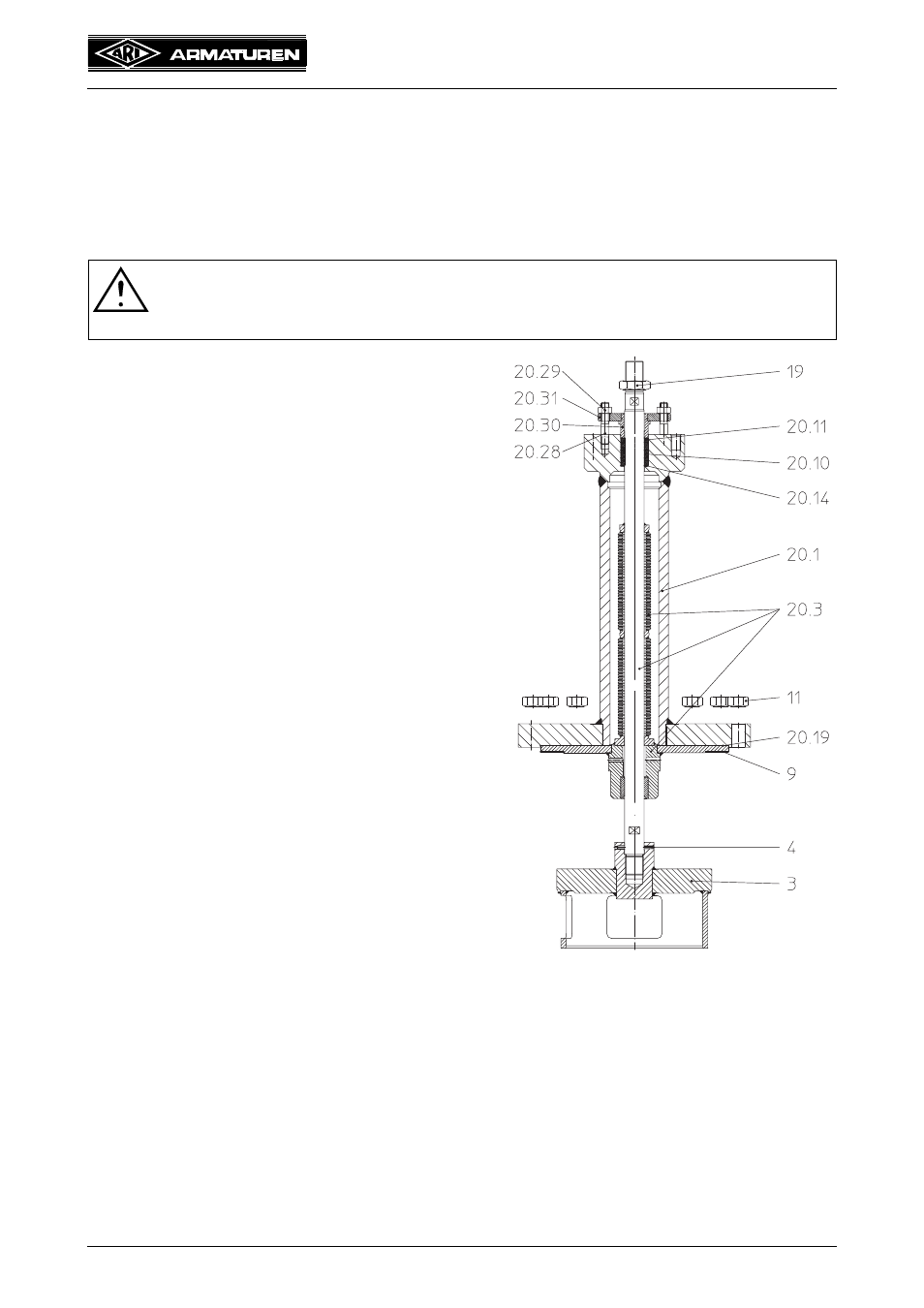

рис. 10: BR426
