Руководство по монтажу и эксплуатации
Проходные регулировочные клапаны - STEVI
®
425/426
7.2.2 Замена уплотнения разгруженного затвора
- Снимите привод. (См. руководство по эксплуатации сервопривода!)
- Демонтируйте затвор, как описано в пункте
- Выньте изношенное уплотнение поршня (поз.
30) с помощью подходящего инструмента
(например, отвертки) из паза в затворе.
- Вставьте новое уплотнение (поз. 30), следя за
правильным положением (см. рис. 12).
- Замените направляющую ленту (поз. 29).
- Очистите рабочую поверхность
направляющей втулки (поз. 28); при
необходимости отполируйте абразивным
материалом.
- Замените 2 плоских уплотнения (поз. 9).
- Сборку производите в обратном порядке.
- Закрепите гайки (поз. 11) и затяните их крест-накрест.
(Момент затяжки см. пункт 7.3.1)
7.2.3 Замена посадочного кольца
Посадочное кольцо имеется только в корпусах из серого чугуна.
- Снимите привод. (См. руководство по эксплуатации сервопривода!)
- Ослабьте гайки (поз. 11).
- Снимите верхнюю часть клапана.
- Вывинтите посадочное кольцо (поз. 2) с помощью специального ключа (можно
заказать у изготовителя).
- Очистите резьбу и уплотняющий конус в корпусе (поз. 1) и покройте подходящей
смазкой.
- Замените и подгоните посадочное кольцо (поз. 2).
- Ввинтите посадочное кольцо (поз. 2). (Момент затяжки см. пункт 7.3.2.)
- Замените плоское уплотнение (поз. 9).
- Наденьте верхнюю часть клапана.
- Закрепите гайки (поз. 11) и затяните их крест-накрест.
(Момент затяжки см. пункт 7.3.1.)
ВНИМАНИЕ !
Перед демонтажем оборудования обратите внимание на пункты
10.0 и 11.0.
ВНИМАНИЕ !
Перед демонтажем оборудования обратите внимание на пункты
10.0 и 11.0.

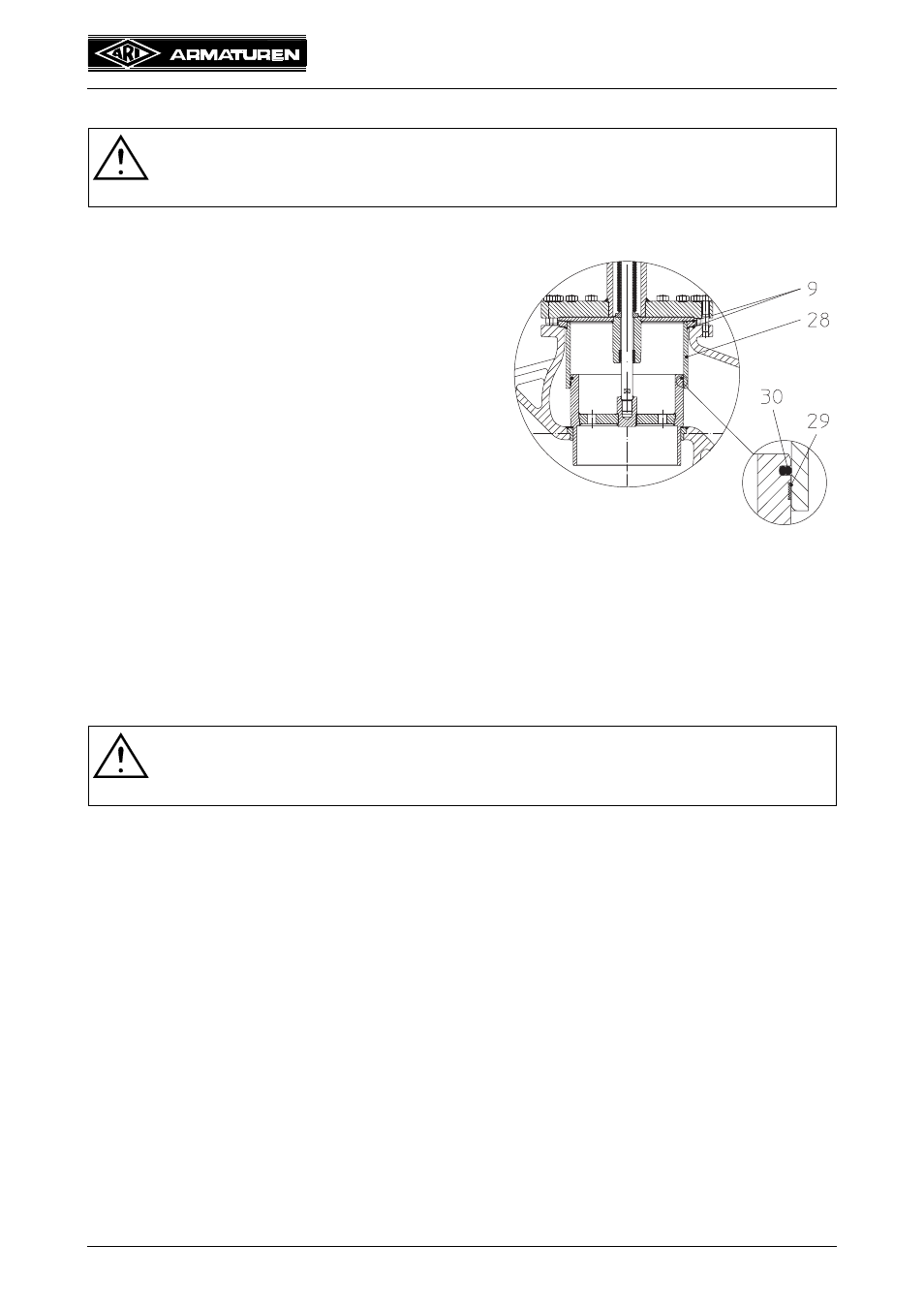

рис. 12: разгруженный затвор
