Инструкция по монтажу и эксплуатации
STEVI
®
H 485 - 488
7.3.2 Переналадка резьбового клапана
Указание:
Серия 487 отличается от серии 488 только наличием глухого фланца на проходе B.
- Уложите фланцевую заглушку (поз. 16) и
уплотнение (поз. 13) в накидную гайку
(поз. 15).
- Затяните ее на корпусе (поз. 1).
Моменты затяжки для накидных гаек:
Монтаж привода рассматривается в Руководстве по
эксплуатации соответствующего привода !
Внимание!
Перед демонтажом арматуры учтите пункты 10.0 и 11.0.
DN
Момент затяжки
15
35 Нм
20
45 Нм
25
65 Нм
32
130 Нм
40
170 Нм
50
300 Нм

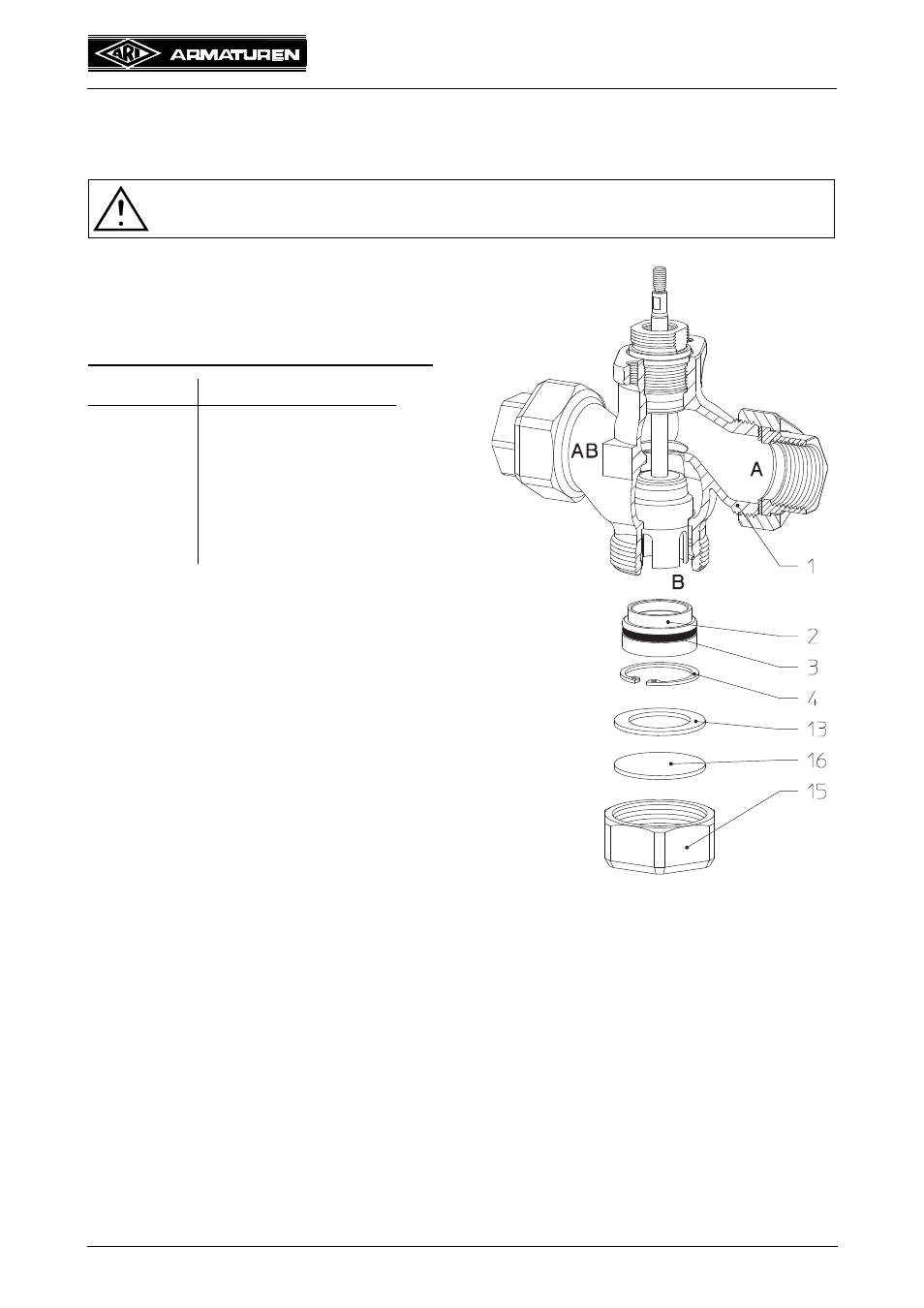

Рис. 12:
Серия
