7.0 Уход и техническое обслуживание
7.1 Замена уплотнения шпинделя
Возникновение негерметичностей на шпинделе означает, что износилось уплотнение
шпинделя, в этом случае оно должно заменяться .
- Демонтировать исполнительный привод. (Смотрите Руководство по эксплуатации
исполнительного привода!)
- Вывинтить износившееся уплотнение шпинделя (поз. 8) из корпуса (поз. 1) и снять
со шпинделя (поз. 7).
Указание:
Уплотнение шпинделя представляет собой единый блок, который не рекомендуется
разбирать.
- Проверить шпиндель клапана (поз. 7) на наличие отложений и повреждений; если
это возможно, то удалите их с помощью тонкой полировальной ткани.
- В противном случае необходимо заменить шпиндель (поз. 7) (описание смотрите в
пункте 7.2), так как новое уплотнение шпинделя, при поврежденном шпинделе, в
течение короткого времени снова станет негерметичным.
- Осторожно вставить на шпиндель (поз. 7) новое уплотнение шпинделя (поз. 8), на
заводе-изготовителе оно уже было смазано консистентной смазкой.
- Прочно затянуть уплотнение шпинделя.
Моменты затяжки для уплотнения шпинделя:
Внимание!
Перед демонтажом арматуры учтите пункты 10.0 и 11.0.
DN
Момент затяжки
15 - 50
70 Нм
65 - 150
145 Нм

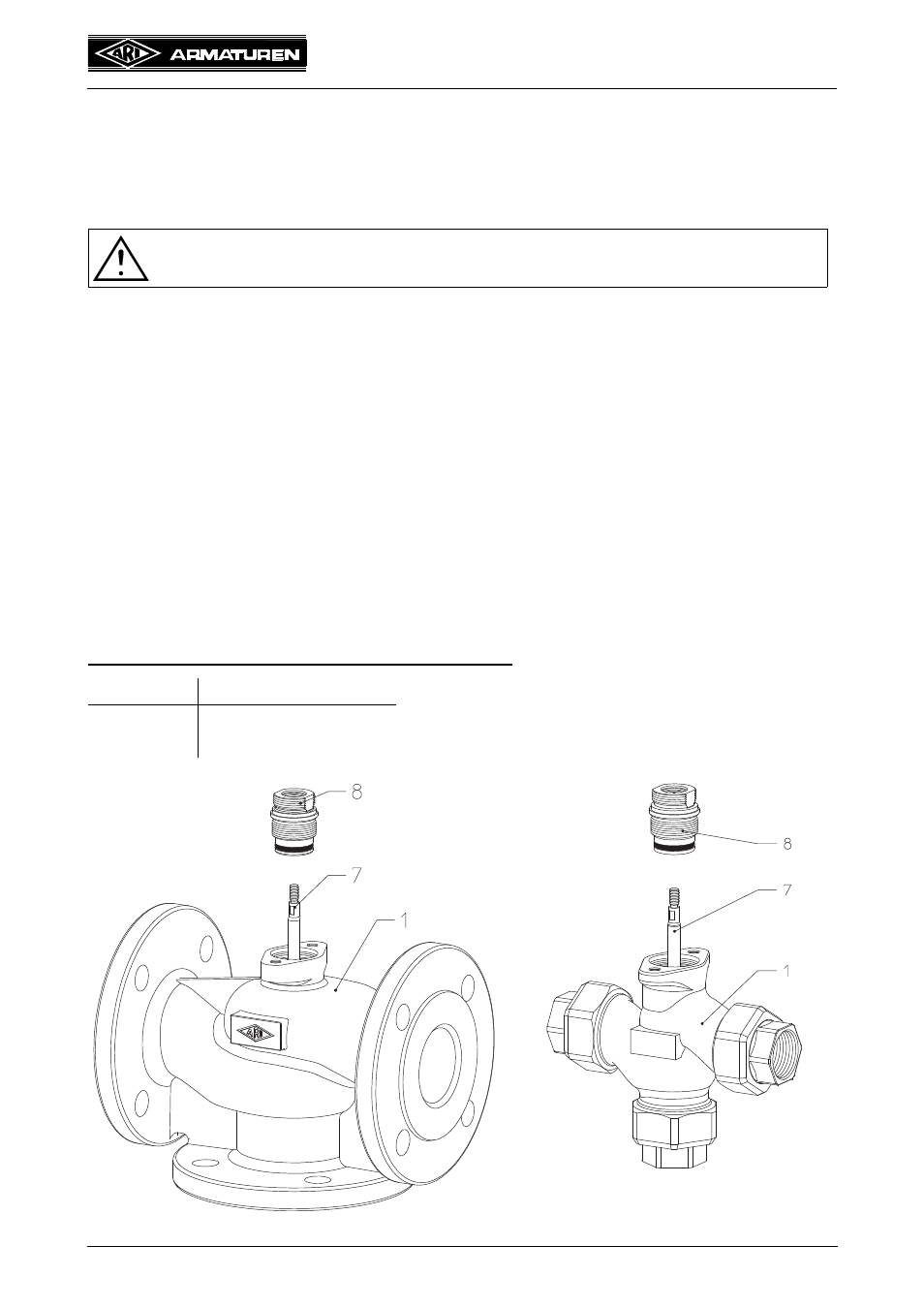

Рис. 6: Серия
485
Рис. 7: Серия
487
