Инструкция по монтажу и эксплуатации
STEVI
®
H 485 - 488
7.2 Замена конуса, шпинделя и седла
- Демонтировать привод. (Смотрите Руководство по эксплуатации исполнительного
привода!)
Указание:
Если вход B закрыт глухим фланцем (серия 486 и 488), то учитывайте пункт 7.3.
- Удалите детали для подключений труб (поз. 13, 14, 15).
- Демонтируйте стопорное кольцо (поз. 4).
- Путем нажимания шпинделя вниз (поз. 7) демонтируйте уплотнительное кольцо
(поз. 2) с кольцом круглого сечения (поз. 3).
- Теперь могут демонтироваться конус (поз. 5) и шпиндель (поз. 7).
- Сборка осуществляется в обратном порядке.
- Для облегчения монтажа следует смазать кольцо круглого сечения (поз. 3)
консистентной смазкой (стандартная консистентная смазка, не разъедающая
материал EPDM).
Указание:
Конус (поз. 5) может заменяться лишь в комплекте со шпинделем (поз. 7).
Для прохода В можно демонтировать лишь седло (поз. 2).
Внимание!
Перед демонтажом арматуры учтите пункты 10.0 и 11.0.
Внимание!
При сборке необходимо заменить кольцо круглого сечения (поз. 3).

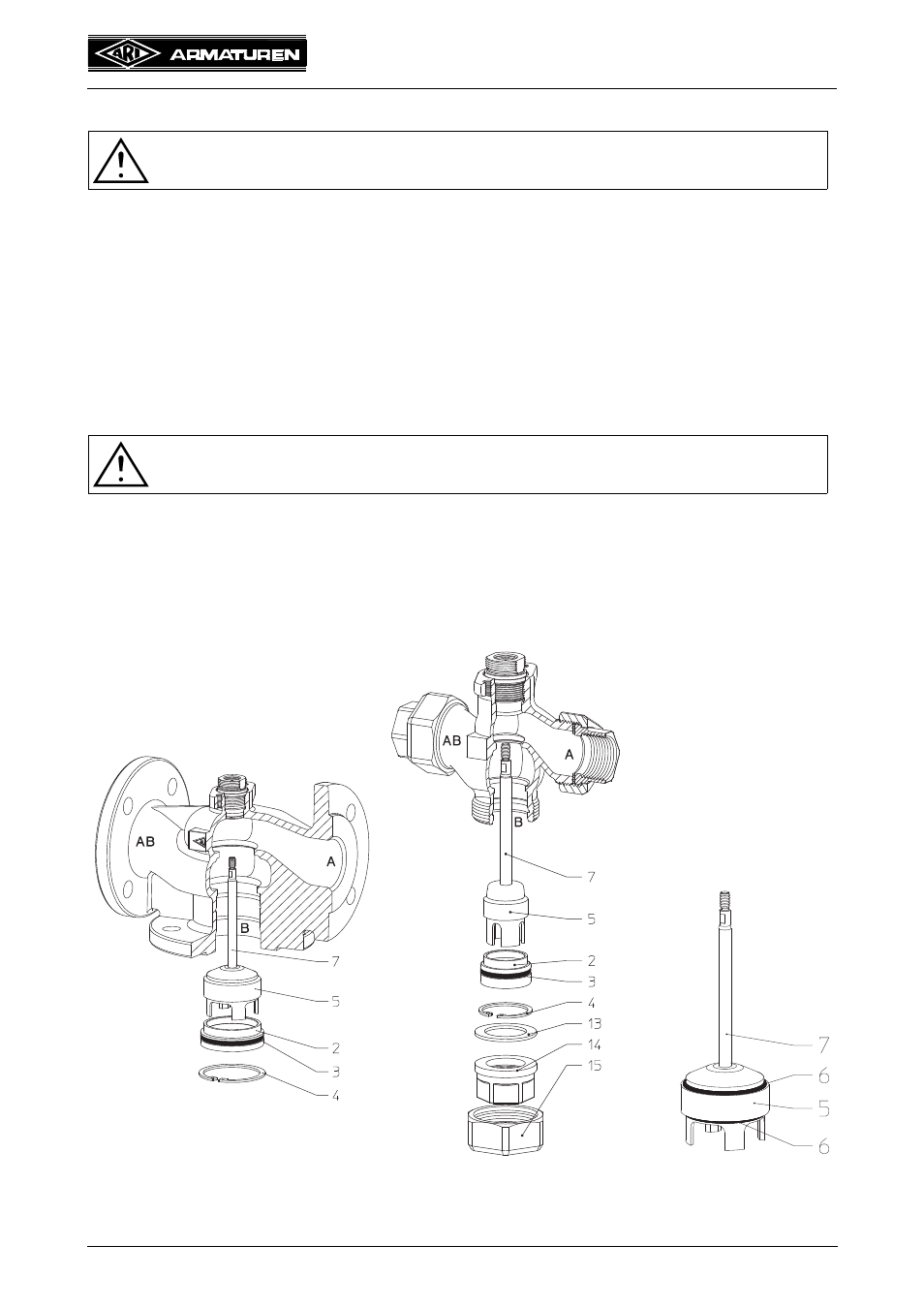

Рис. 8: Серия
485
Рис. 9: Серия
487
Рис. 10: Конус с упругим
уплотнением
