стр. 6-12
Rev. 0040308000 0410
Инструкция по монтажу и эксплуатации
STEVI
®
H 485 - 488
7.3 Переналадка трехлинейного сервоклапана на проходной
сервоклапан
7.3.1 Переналадка фланцевого клапана
Серия 485 отличается от серии 486 только наличием глухого фланца на проходе B.
- Закрепите фланец (поз. 9) и уплотнение
(поз. 10) с помощью винтов (поз. 11) и гаек
(поз. 12) на фланце B .
- Равномерно, крест на крест затяните
винты.
Моменты затяжки для шестигранных
гаек:
Монтаж привода рассматривается в Руководстве по
эксплуатации соответствующего привода !
Внимание!
Перед демонтажом арматуры учтите пункты 10.0 и 11.0.
Винты
Момент затяжки
M 10
20 Нм
M 12
35 Нм
M 16
80 Нм
M 20
150 Нм

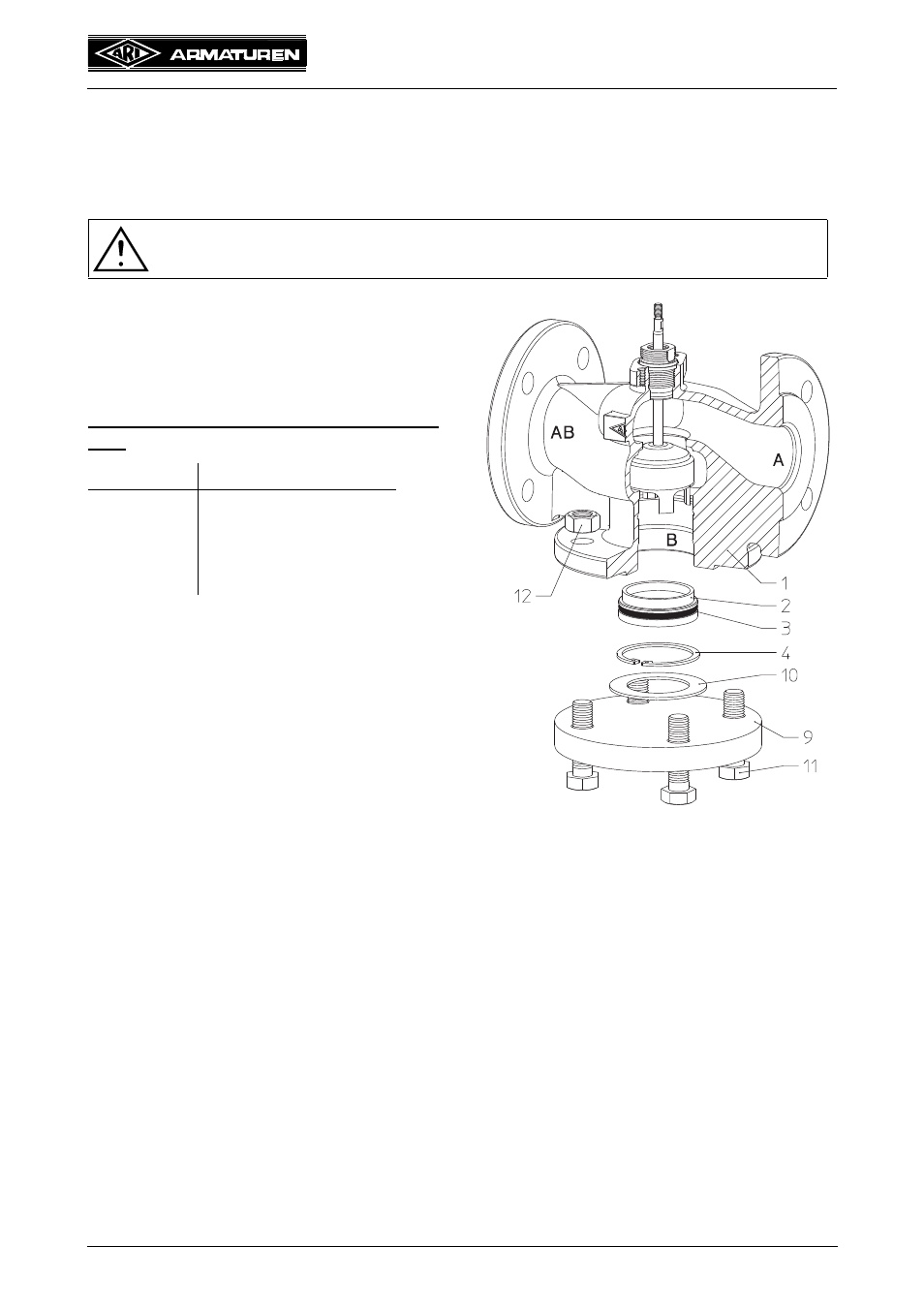

Рис. 11: Серия 486
