Страница 9
Rev. 0040304000 0410
стр. 9
Инструкция по монтажу и эксплуатации
Запорные клапаны - STEVI
®
405 / 460 (DN15-250)
7.0 Уход и техническое обслуживание
В какой мере и как часто проводится техобслуживание определяет оператор
установки в зависимости от условий эксплуатации.
7.1 Замена уплотнений шпинделя
7.1.1 Модель с сальниковыми кольцам
Сальниковые кольца из PTFE (поз. 12) в составе:1 основное кольцо
4 уплотнительных кольца
1 верхнее кольцо
Автоматическая регулировка уплотнения шпинделя осуществляется за счет
интегрированной прижимной пружины (поз. 15).
Если шпиндель негерметичен, это означает, что комплетк уплотнений изношен и
требует замены.
Замена сальниковых колец из PTFE:
- Снимите привод. (См. руководство к сервоприводу!)
- При замене колец (поз. 12) соблюдайте правильный порядок и монтажное
положение каждого элемента (см. Рис. 8 - Рис. 9).
- DN15-100: Уплотнение (поз. 17) следует заменить.
Поврежденные шпиндели также необходимо заменить (описание см. п. 7.2), dт.к.
новый комплект уплотнений быстро изнашивается, если шпиндель поврежден.
Внимание!
Перед демонтажом ознакомьтесь с пунктами 10.0 и 11.0

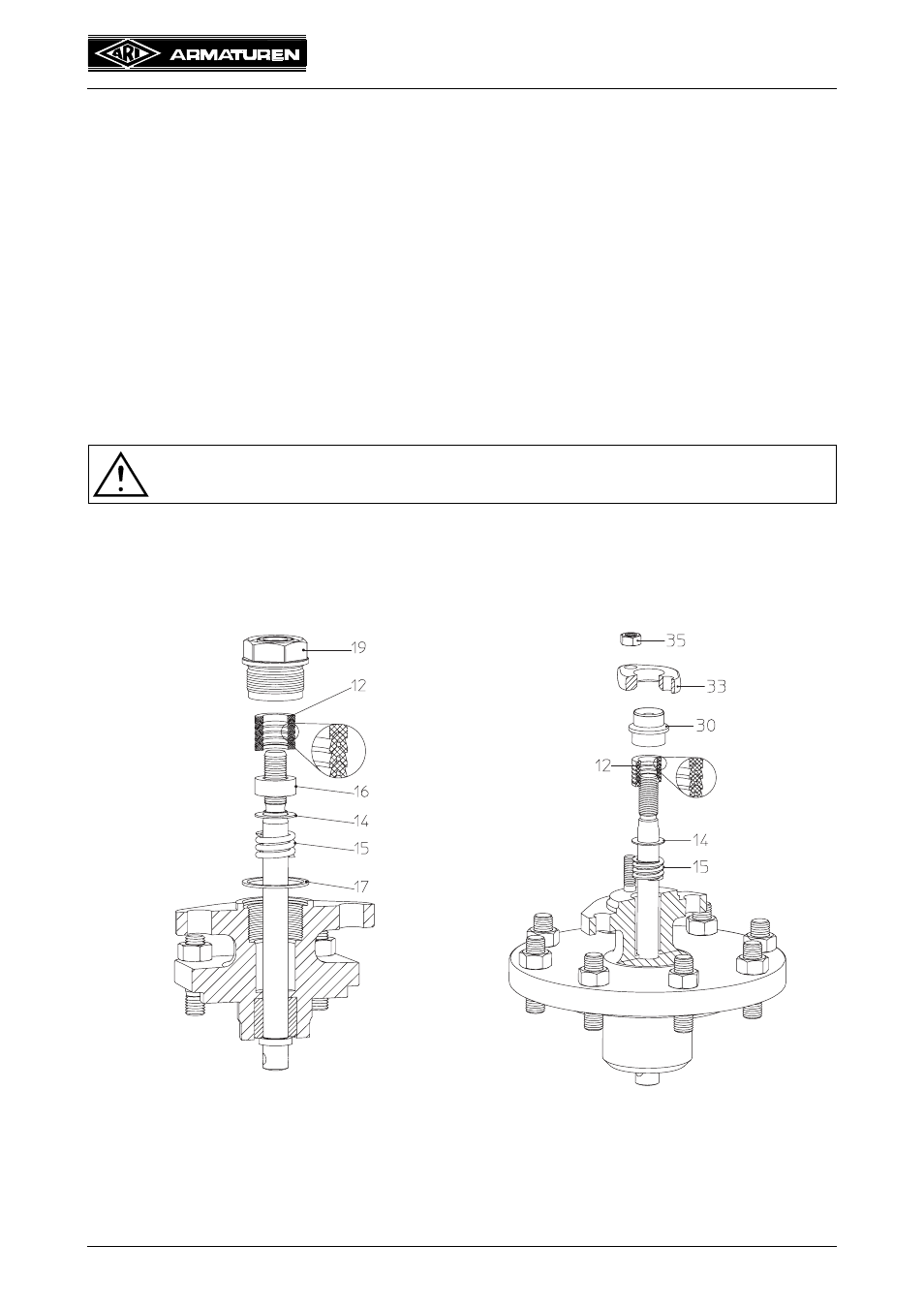

Рис. 8: сальниковые кольца DN15-100 Рис. 9: сальниковые кольца DN125-150
