7.2 Замена внутренней гарнитуры
7.2.1 Замена затвора и шпинделя
- Снимите привод. (См. руководство к сервоприводу).
BR405:
- Ослабьте гайки (поз. 11).
- Снимите крышку траверсы (поз. 7) и корпус сальника (поз. 38).
- DN15-100: ослабьте соединение (поз. 19 и поз. 29) примерно на один оборот.
- DN125-250: ослабьте гайки (поз. 35) примерно на 2-3 оборота.
- Выньте затвор (поз. 3) со шпинделем (поз. 5).
- Вытолкните штифт (поз. 4) с помощью стержня.
- Соберите и просверлите новые детали.
- Замените уплотнительную прокладку (поз. 9).
- Произведите сборку в обратной последовательности.
- Установите гайки (поз. 11) и затяните крест-накрест.
(момент затяжки см. п. 7.3)
BR460:
Замена затвора и шпинделя в арматуре с сильфоном (BR460) описана в п. 7.1.3.
Внимание!
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0

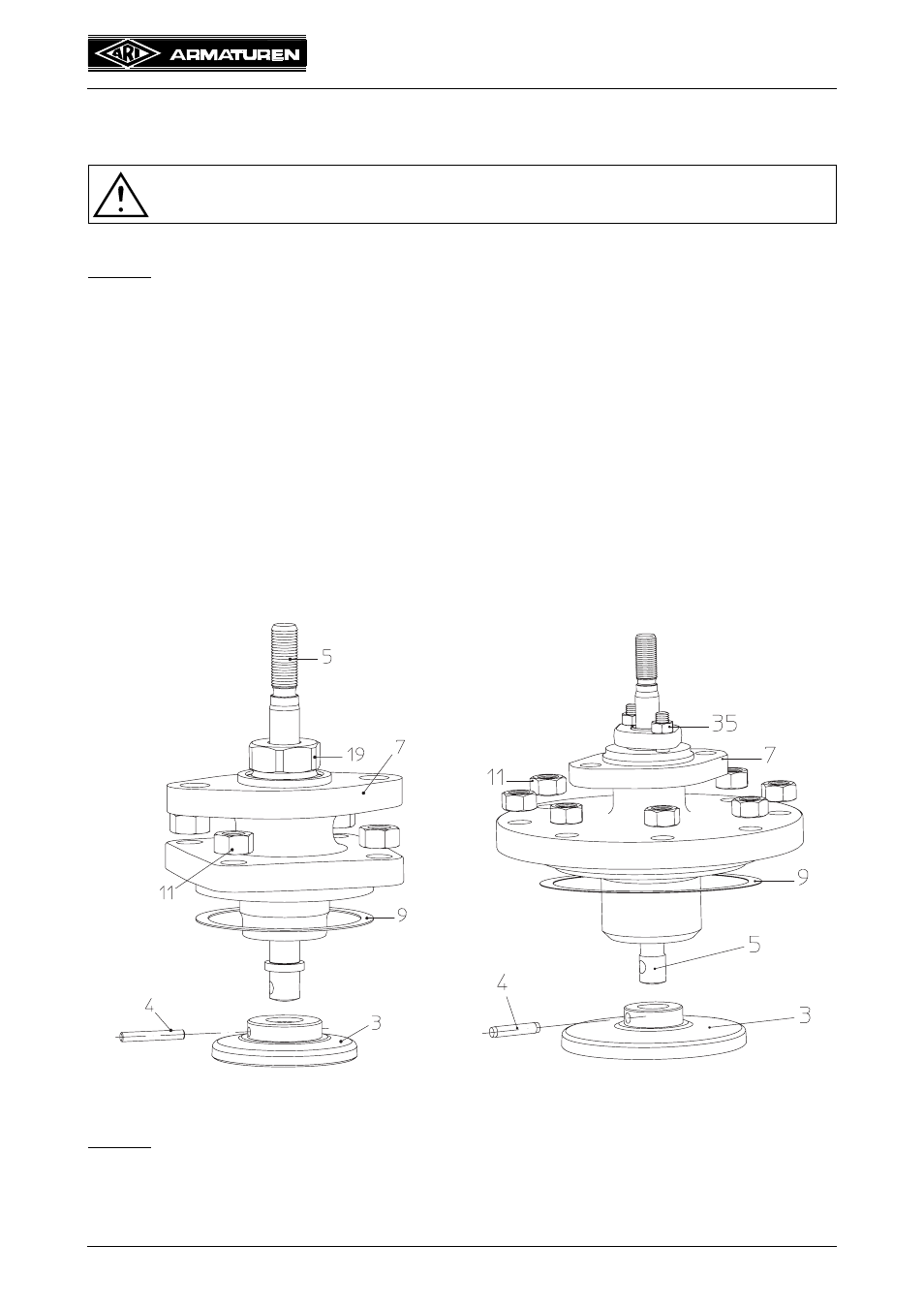

Рис. 16: BR405 DN15-100
Рис. 17: BR405 DN125-150
