Rev. 0040304000 0410 стр. 7
Инструкция по монтажу и эксплуатации
Запорные клапаны - STEVI
®
405 / 460 (DN15-250)
5.2 Сведения по монтажу и требования к месту установки
Место установки должно быть легко доступным, вокруг него следует
предусмотреть достаточно свободного пространства для обслуживания и
демонтажа сервоприводов. Рекомендуется монтировать запорный клапан в
вертикальном положении с приводом сверху. Монтажные положения от наклонного
до горизонтального без дополнительных опор допускаются только при
использовании приводов с небольшим собственным весом.
Привод должен быть установлен таким образом, чтобы обе распорные стойки и
опора располагались друг над другом в вертикальной плоскости:
Допустимый вес привода при горизонтальном монтажном положении в
зависимости от размера шпинделя, без дополнительной опоры:
Для защиты сервоприводов от перегрева, трубопроводы необходимо
заизолировать. При этом следует предусмотреть достаточно свободного
пространства для обслуживания уплотнения шпинделя.
5.3 Информация по монтажу и демонтажу привода
Обычно запорные клапаны поставляются в комплекте со смонтированным
сервоприводом.
Установка и демонтаж привода на арматуре, находящейся в эксплуатации, т.е. под
воздействием давления и температуры, запрещена. При переналадке или
техническом обслуживании монтаж привода производите в соответствии с
инструкцией по его эксплуатации.
В процессе монтажа запрещается поворачивать затвор, находящийся под
давлением прижатия, в седле.
При дополнительном монтаже сервоприводов соблюдайте максимально
допустимое перестановочное усилие:

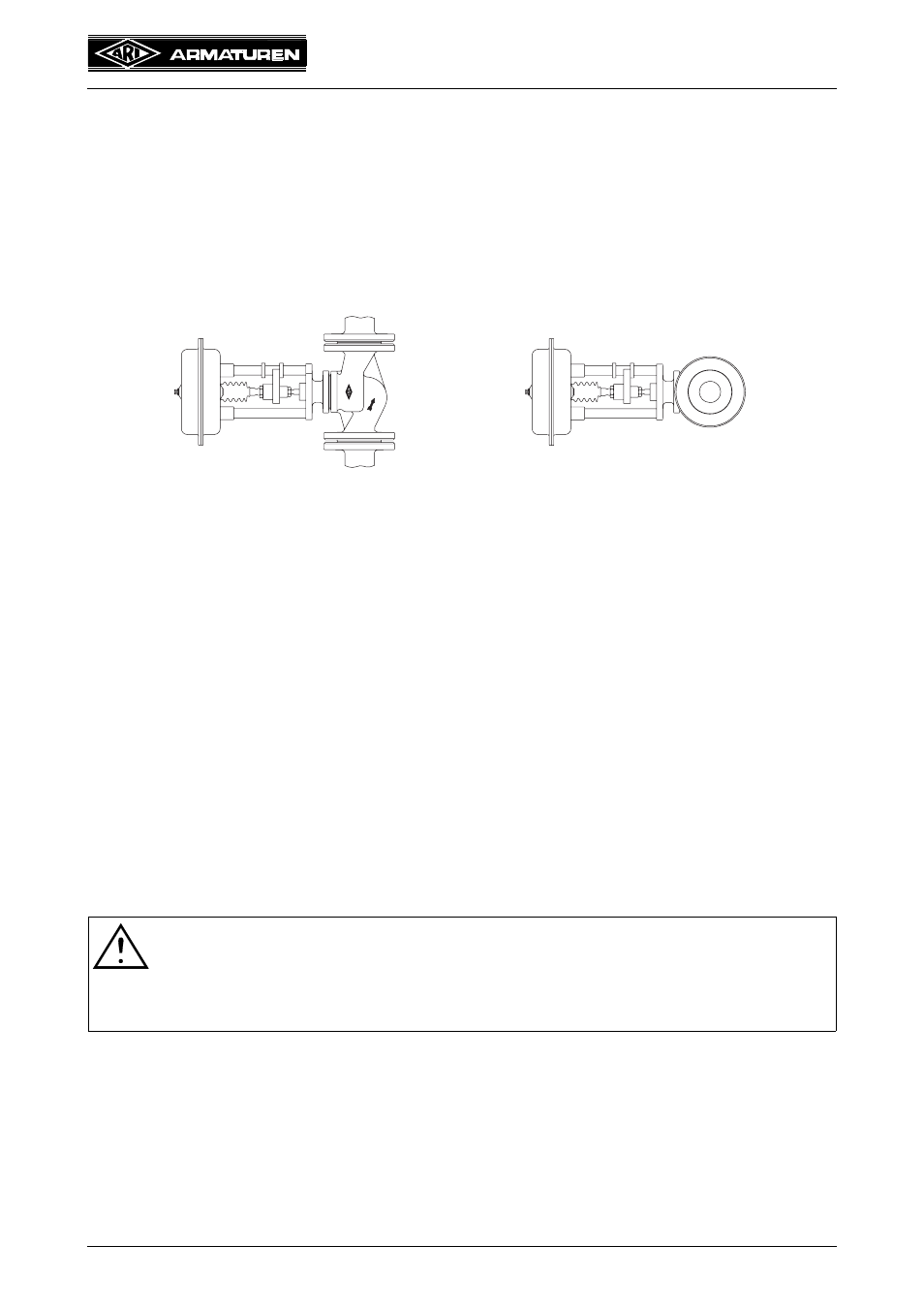

Рис. 6: вертикальный трубопровод Рис. 7: горизонтальный трубопровод
20 кг для DN 15 - 32 40 кг для DN 125 - 150
25 кг для DN 40 - 65 55 кг для DN 125v - 150v
35 кг для DN 80-100 55 кг для DN 200 - 250
Внимание!
При монтаже и демонтаже приводов на сильфонных клапанах не
допускайте смещения шпиндельного узла, в противном случае сильфон
может быть поврежден.
(Зафиксируйте шпиндель на ключевом участке!)
BR405 BR460
12kN для DN 15- 50 18kN для DN 15-100
29kN для DN 65-100 37kN для DN 125v-150v
40kN для DN 125-150 37kN для DN 200-250
59kN для DN 125v-150v
59kN для DN 200-250
